2.7 數字接口

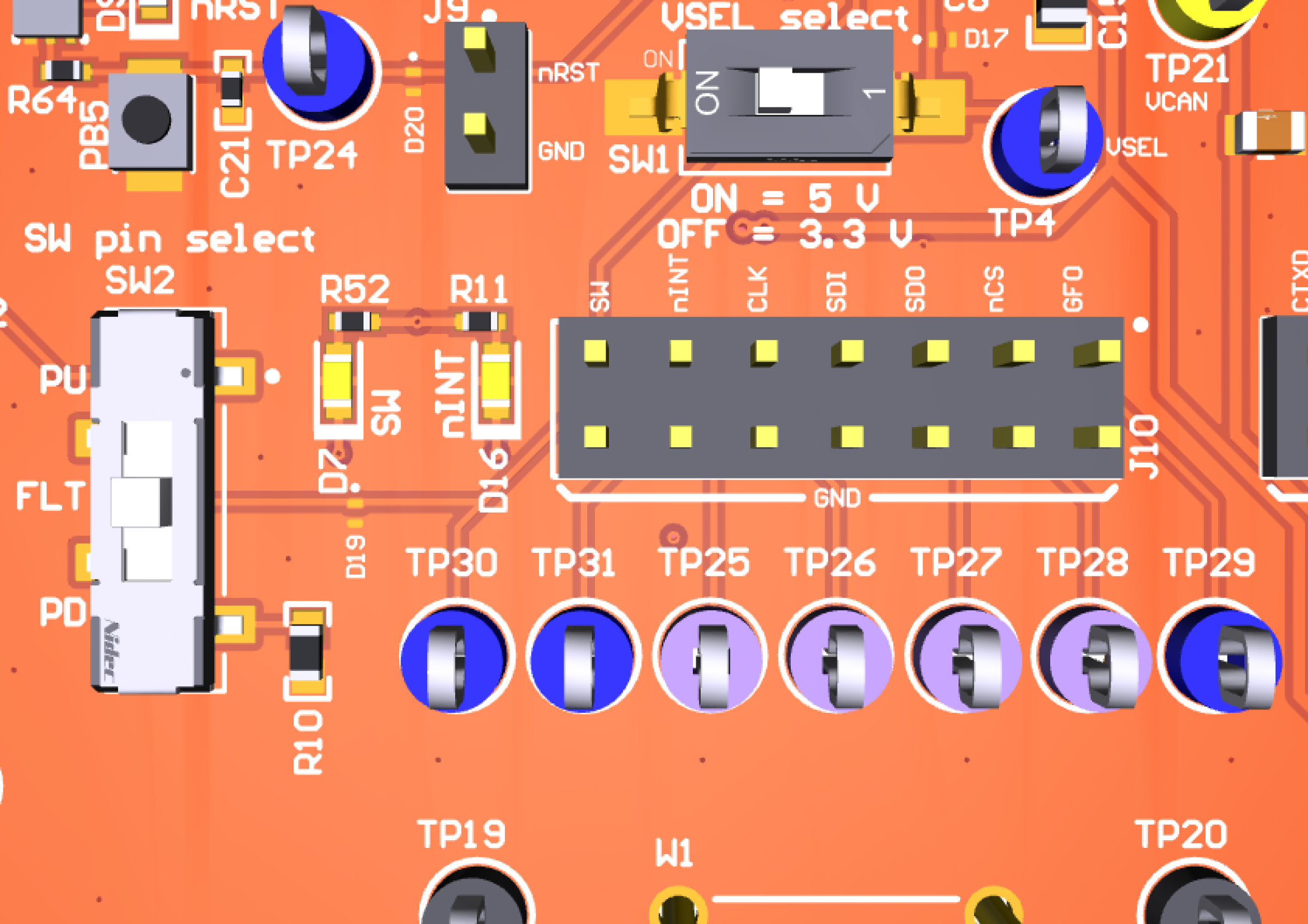

圖 2-10 數字接口數字信號在接頭 J10 上可用，必須使用外部微控制器或 USB2SPI 軟件通過 SPI 與器件通信。軟件開發 (SW) 引腳可配置為高電平有效或低電平有效?？墒褂瞄_關 SW2 將該引腳拉至高電平、拉至低電平或保持懸空。
默認情況下，SW 引腳高電平有效。TI 建議在開始與 EVM 配合使用時，將 SW 引腳拉至高電平，以防止看門狗錯誤導致器件反復進入重啟模式。
接頭 J10 上也提供 nINT 和 GFO 引腳。
