ZHCUDF5B May 2018 – November 2025 DLP5531-Q1 , TPS99001-Q1
1.1.1 系統主板
系統主板包含以下端口和開關，請參閱圖 1-1。
表 1-1 系統主板端口
| 原理圖編號 | 功能 |
|---|---|
| J1 | 主機 I2C、PROJ_ON、HOLD_BOOT、HOST_IRQ |
| J2 | 主機 SPI |
| J3 | Micro HDMI |
| J4 | OpenLDI（排線連接器） |
| J5 | 光電二極管 1(1) |
| J6 | TPS99000-Q1 SPI 調試 |
| J7 | 光電二極管 2(1) |
| J8 | HUD 驅動器接口(1) |
| J9 | LED 熱敏電阻(1) |
| J10 | 前照燈驅動器接口 |
| J11 | 系統主板電源 |
(1) 前照燈應用中未使用的端口。未提供電纜。
表 1-2 系統主板開關
| 原理圖編號/信號編號 | 功能 |
|---|---|
| SW1 (1) | 展頻啟用 關閉：禁用 開啟：啟用 |
| SW1 (2) | 測試點 2 必須設置為 OFF 位置 |
| SW2 (1) | 主機端口校驗和選擇 關閉：CRC 開啟：校驗和 |
| SW2 (2) | 主機接口選擇 關閉：主機 SPI 開啟：主機 I2C |
| SW2 (3) | 主機 SPI 模式 關閉：模式 0 或 3 開啟：模式 1 或 2 |
| SW3 | 在引導時停止 關閉：在引導時不停止（繼續轉到主應用程序） 開啟：在引導時停止 |
| SW4 | PROJ_ON 關閉：關閉系統 開啟：打開系統 圖 1-1 中開啟狀態在左側 |
表 1-3 系統主板 LED 指示燈
| 原理圖編號 | 功能 |
|---|---|
| D6（綠色） | 系統主板的輸入電源（來自 LED 驅動器板） 關閉：未連接電源 開啟：已連接電源 |
| D7（綠色） | PROJ_ON 關閉：系統關閉 開啟：系統開啟 |
| D8（紅色） | HOST_IRQ 關閉：未將中斷置為有效 開啟：中斷已被置為有效 |

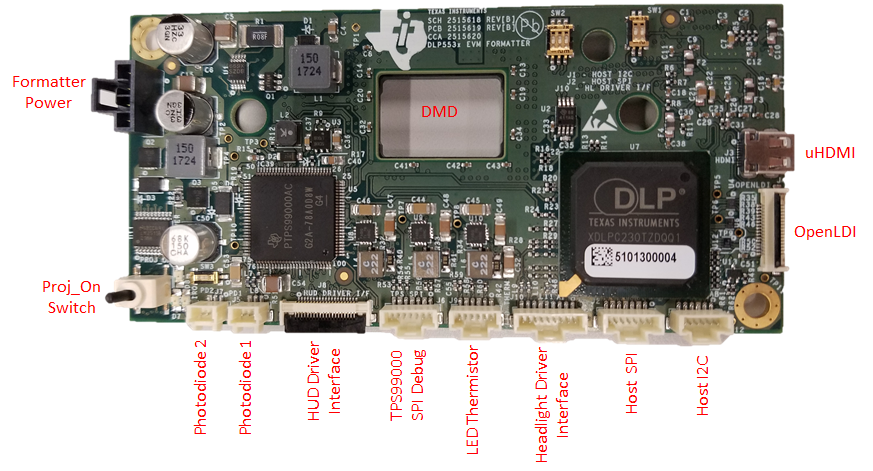

圖 1-1 DLP5531-Q1 EVM 系統主板
