3.1 輸入和輸出連接

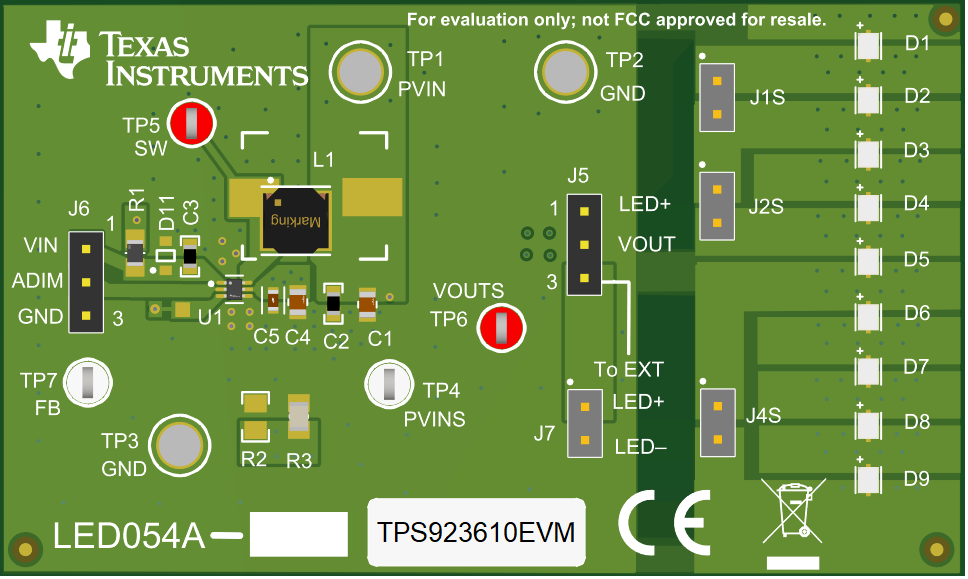

如表 3-1 中所示，TPS923610EVM 附帶輸入和輸出連接器以及測試點。圖 3-1 展示了 TPS923610EVM 電路板上的連接器和跳線布置。
圖 3-1 TPS923610EVM 連接器和跳線布置表 3-1 連接器和測試點
| 參考指示符 | 功能 |
|---|---|
| J1S | 用于短接 D2 的 1 個 WLED 的跳線選擇 |
| J2S | 用于短接 D3 和 D4 的 2 個 WLED 的跳線選擇 |
| J4S | 用于短接 D6、D7、D8 和 D9 的 4 個 WLED 的跳線選擇 |
J5 |
|
| J6 |
|
J7 | 連接到外部 LED 負載時，總 VF 必須在 5V 至 24.5V 范圍內。 |
| TP1 | PVIN 正功率點 |
| TP2、TP3 | GND 功率點 |
| TP4 | PVIN 正檢測點 |
| TP5 | SW 節點測試點 |
| TP6 | VOUT 正檢測點 |
| TP7 | FB 引腳電壓檢測點 |
