GUI 用于根據特定系統要求配置基本固件映像，并將映像刷寫到 TPS2674x-Q1。這包括外部 DC/DC 選擇、端口電源功能以及溫度和電壓保護機制閾值等項目。這樣，用戶就可以根據其特定需求應用 TPS2674x。

本入門指南提供了有關刷寫一個預配置的映像的說明。有關自定義配置的詳細說明，請參閱圖形用戶界面用戶指南。

刷寫器件：

1. 在輸入螺紋接線端子上使用直流電源為 EVM 供電

2. 通過 USB 電纜將 PC 連接到 EVM

   1. Type-C、J16 用于 TPS26742EQ1EVM（連接 DC/DC 子卡）

   2. Type-B、J12 用于 TPS26744EQ1EVM

3. 打開 TPS2674x-Q1 GUI

加載 GUI 后：

1. 確保識別到 EVM（左下方）。

2. 如果無法識別硬件，請在 USB to I2C 菜單的“串行端口設置”中重新配置 COM 端口設置。

3. 選擇“應用配置”。根據所選的 EVM、連接的 DC/DC 轉換器和功率級別，通過文件瀏覽器選擇配置二進制文件。點擊“應用到 GUI”。

4. 選擇“刷寫到器件”，然后選擇“從 GUI 生成的 TFU 文件刷寫到器件”。點擊“刷寫”

5. 如果成功，“模式：”、“構建版本：”和“版本：”字段將全部填充。

6. 循環切換輸入電源。

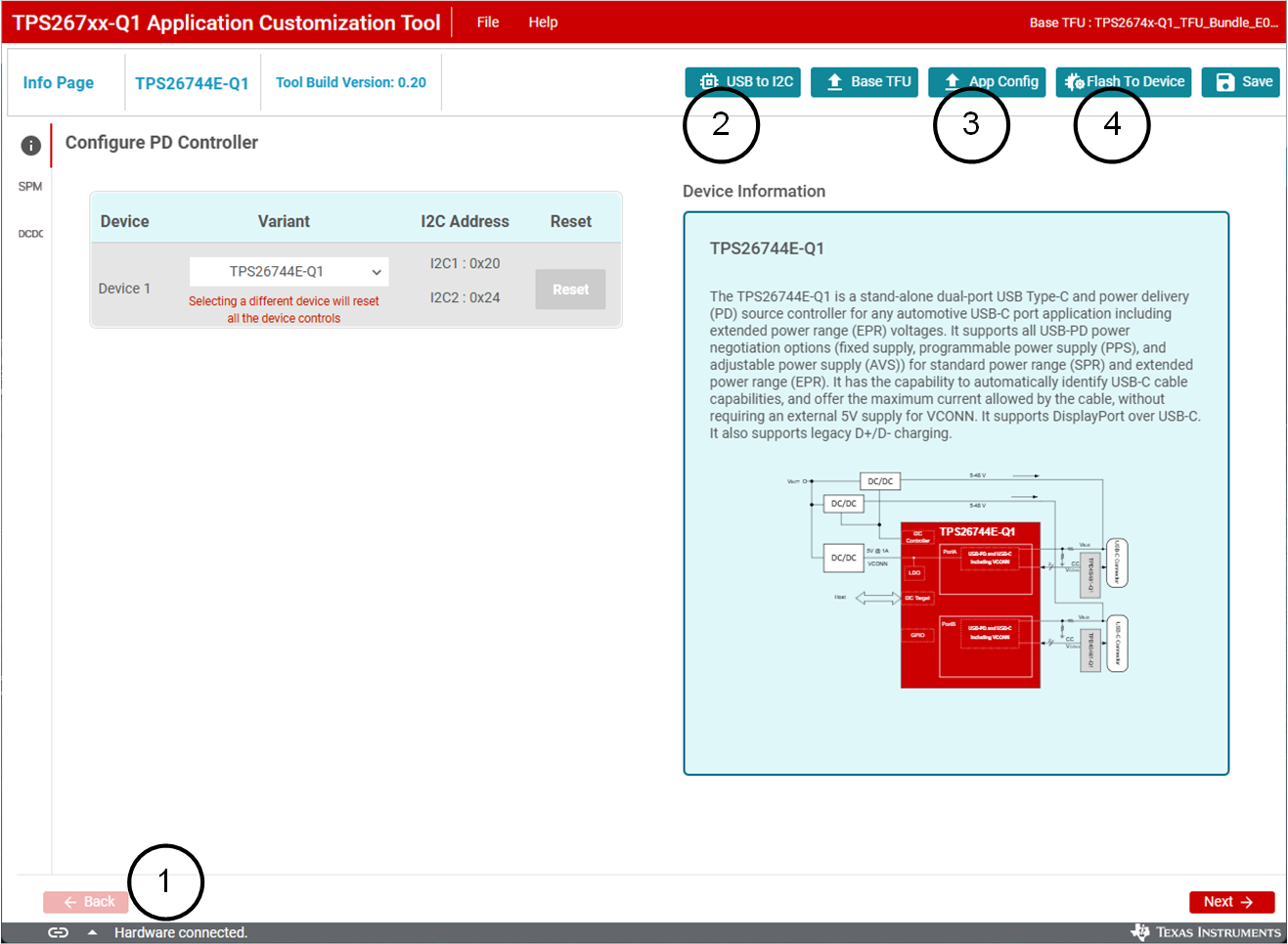

圖 2-1 GUI 運營
