ZHCUDC1 September 2025
3.1 原理圖
圖 3-1 顯示了 EVM 電氣原理圖。收到 EVM 后、必須移除 U1 并替換為 UCC35341-Q1，同時，必須移除 R1 并替換為 4.99kΩ。表 4 中總結了必要的元件更改處，并使用了表 5 所示的推薦可訂購器件型號。R3-4 和 C10-12 特意未組裝，如紅色 X 所示，直接放置在元件上方。
表 3-1 更改 EVM 元件以評估 UCC35341-Q1
| 參考位號 | 曾經的位號 | 當前產品 |
|---|---|---|
| U1 | UCC34141-Q1 | UCC35341-Q1 |
| R1 | 10k?，1%，0402 | 4.99k?，1%，0402 |

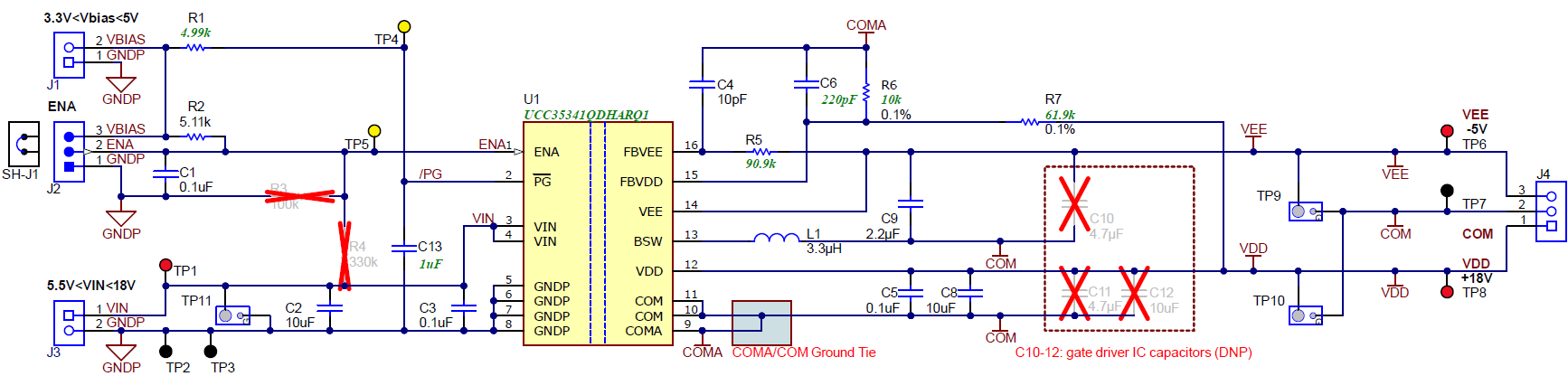

圖 3-1 原理圖（UCC35341 型號）
