4.1.2.2.5 相位校準
執行功率增益校正后，請進行相位校準。要執行相位校正校準，請完成以下步驟：
- 如果已關斷或重新配置交流測試源，請執行節 4.1.2.2.2中的第 1 步至第 3 步，同時使用與該部分中相同的電壓和電流。
- 僅將相移修改為非零值；通常選擇 +60°。參考表此時會顯示不同的有功功率測量百分比誤差。注： 該值可以為負值。
- 如果 2 中的誤差不接近零或不可接受，請遵循以下步驟來執行相位校正：
- 對于要校準的相位，輸入一個值以更新 Phase correction 字段。通常，必須輸入一個小的 ± 整數，使誤差更接近零。此外，若相移大于 0（例如：+60°），則正（負）誤差需要一個正（負）數字作為校正。
- 點擊 Update meter 按鈕，監測參考表上的誤差值。
- 如果此測量誤差 (%) 不夠準確，請在 1 的基礎上遞增或遞減值 1 以進行微調。在某個點之后，微調只會導致誤差在零兩側振蕩。必須選擇使絕對誤差最小的值。
- 現在將相位更改為 ?60°，然后檢查此誤差是否仍可接受。在最佳實踐中，在滯后和超前條件下，相同相移的誤差必須對稱。
執行相位校準后，校準完成。圖 4-6 顯示了新的校準因數。

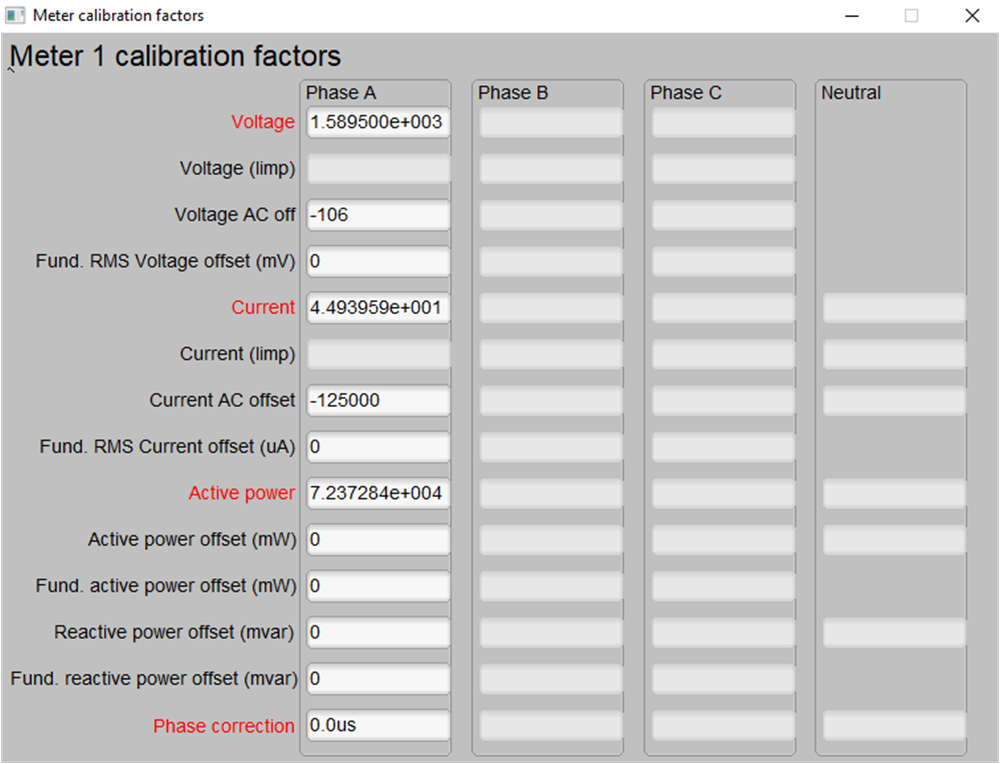

圖 4-6 校準因數窗口
