5.3.1 上電
- 在開始上電測試過程之前，請驗證圖 5-1 中的連接。
- 啟用電源 #1，如果 DMM1 上的電流大于 0.20mA 且小于 0.71mA，則一切設置正確。
- 啟用函數發生器輸出：通道 A 和通道 B。
- 應滿足以下條件：
- 示波器中通道 1 和通道 2 上具有穩定脈沖輸出，請參閱圖 5-2
- 頻率測量值應為 100kHz、±5kHz 或等于經過編程的函數發生器頻率
- DMM #1 應顯示約 3.5mA、±1mA，默認負載電容為 1.0nF。有關工作電流的更多信息，請參閱 UCC2773x 數據表 和 UCC2773x-Q1 數據表。
- 使用跳線 J1 將 ENA_IN 測試點連接到 GND 測試點。通道 1 和通道 2 上的脈沖輸出將停止運行，并且電壓電平應接近于接地。

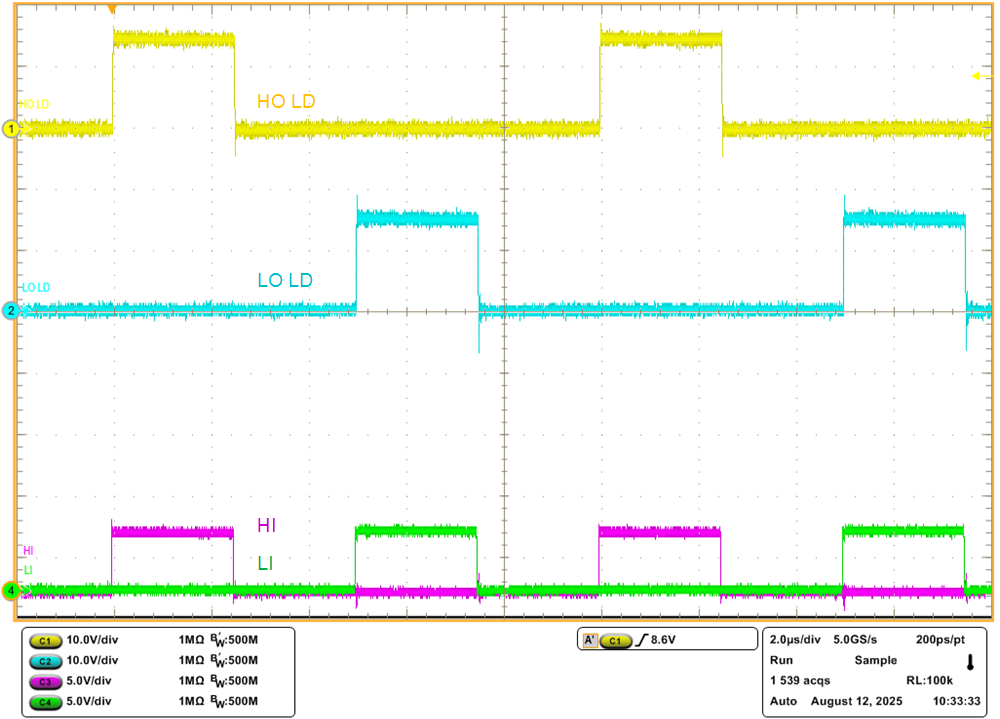

圖 5-2 輸入和輸出波形示例（綠色和洋紅色代表 PWM 輸入，黃色和藍色代表驅動器輸出）
