6 LED 負載板
EVM 套件中包含一個 LED 負載板 LP886X-LEDLOAD-EVM。該 LED 板旨在用作 LED 驅動器的負載，并可配置成最多 6 個燈串和每個燈串最多 20 個 LED（使用的 LED 數量由跳線決定）。電路板上的初始設置是每個燈串串聯 8 個 LED。電路板上使用了 Cree XLamp ML-C LED，其最大電流為 350mA（并聯使用時），在 100mA 下最大正向電壓為 3.4V（典型值為 3.2V）。

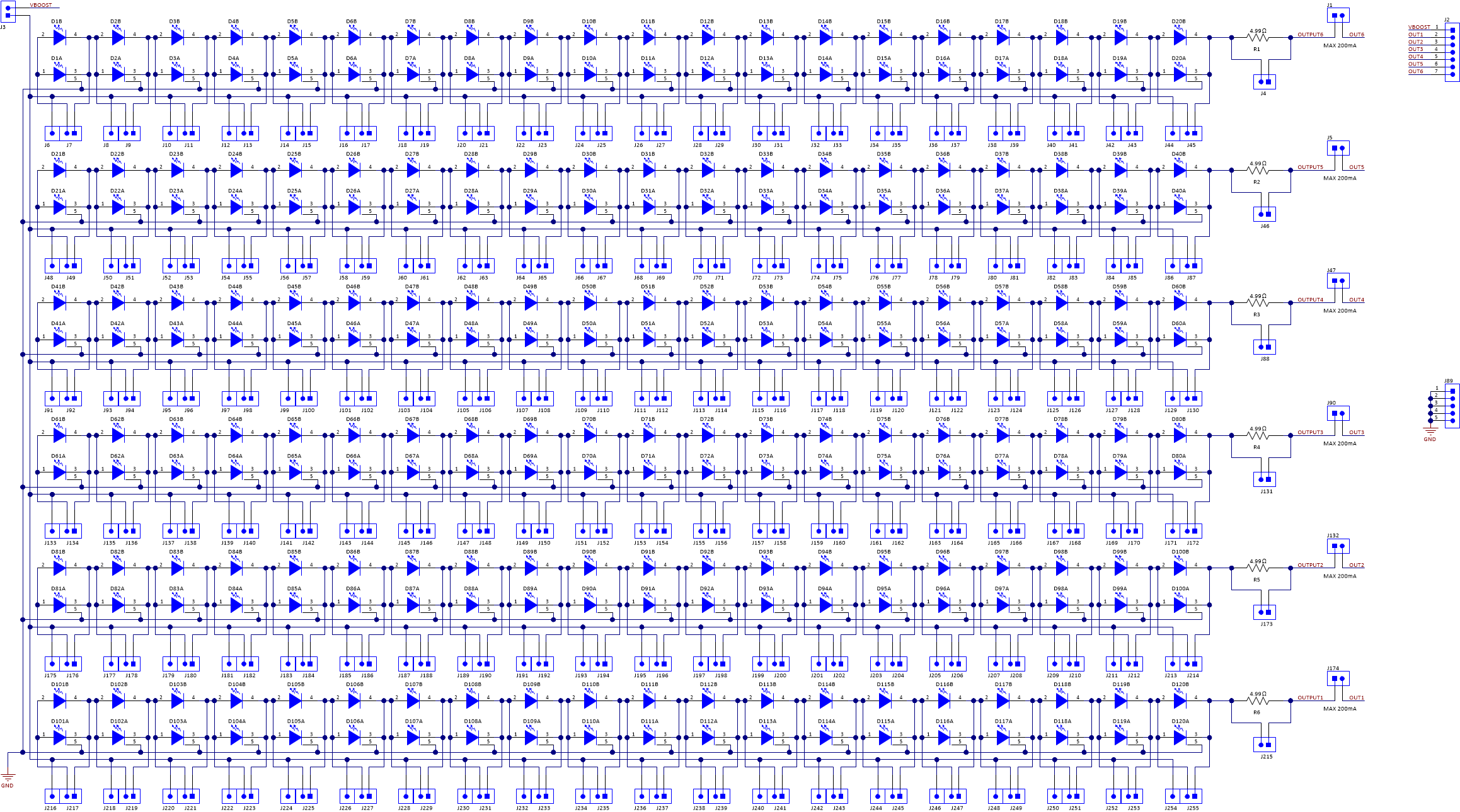

圖 6-1 LP886X-LEDLOAD-EVM 原理圖表 6-1 LP886X-LEDLOAD-EVM 物料清單
| 位號 | 數量 | 說明 | 器件型號 | 制造商 |
|---|---|---|---|---|
| !PCB1 | 1 | 印刷電路板 | PSIL110 | |
| D1…D120 | 120 | LED XLAMP 冷白色 6500K 4SMD | MLCAWT-A1-0000-000XE1 | Cree Inc. |
| H1、H2、H3、H4 | 4 | NY PMS 440 0038 PH | B&F Fastener Supply | |
| H5、H6、H7、H8 | 4 | 螺柱 | 1902C | Keystone |
| H9、H10、H11、H12 | 4 | 4802 | Keystone | |
| H13 | 1 | 灰色煙熏有機玻璃，0.125 英寸厚。必須符合 REACH 指令。必須滿足或高于 UL94-V0 要求，7.53" X 4" X 0.125" | MCH050 | |
| J7、J9...J43、J45；J49、J51...J85、J87；J92、J94...J128、J130；J134、J136...J170、J172；J176、J178...J212、J214；J217、J219...J253、J255；J1、J3、J4、J5、J46、J47、J88、J90、J131、J132、J173、J174、J215 | 133 | 接頭，100mil，2x1，金，TH | TSW-102-07-G-S | Samtec |
| J2 | 1 | 接頭，100mil，7x1，金，TH | TSW-107-07-G-S | Samtec |
| J6、J8...J42、J44；J48、J50...J84、J86；J91、J93...J127、J129；J133、J135...J169、J171；J175、J177...J211、J213；J216、J218...J252、J254 | 120 | 接頭，100mil，1pos，金，TH，測試點 | TSW-101-07-G-S | Samtec |
| J89 | 1 | 接頭，100mil，5x1，金，TH | TSW-105-07-G-S | Samtec |
| R1、R2、R3、R4、R5、R6 | 6 | 電阻厚膜，1206，4.99Ω，1%，0.75W (3/4W)，±100ppm/°C，焊盤 SMD，汽車 T/R | CRCW12064R99FKEAHP | Vishay Dale |
| SH-J1...SH-J19 | 19 | 分流器，100mil，鍍金，黑色 | SPC02SYAN | Sullins Connector Solutions |
| FID1、FID2、FID3 | 0 | 基準標記。沒有需要購買或安裝的元件。 | 不適用 | 不適用 |
