2.1.10 DDS 模式下的 DAC39RF20EVM 配置示例
- 啟用 DDS 模式配置的詳細信息：
- 20GSPS
- DDS 模式不需要參考時鐘
- DDS 模式不需要 TSW14J59EVM

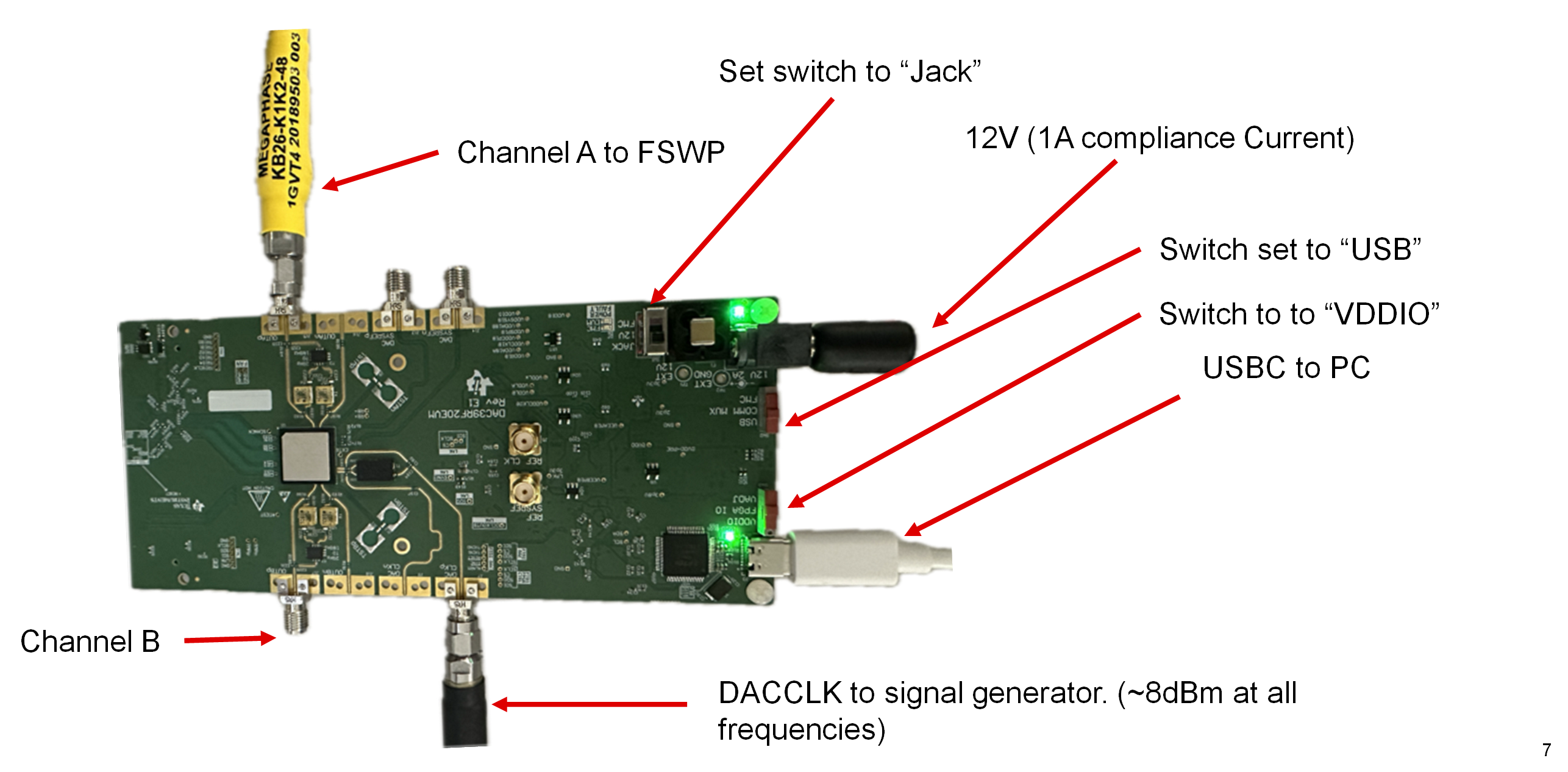

圖 2-29 DDS 模式下的 DAC EVM 設置 - 啟動 DAC GUI 后，按照以下圖中的步驟操作。

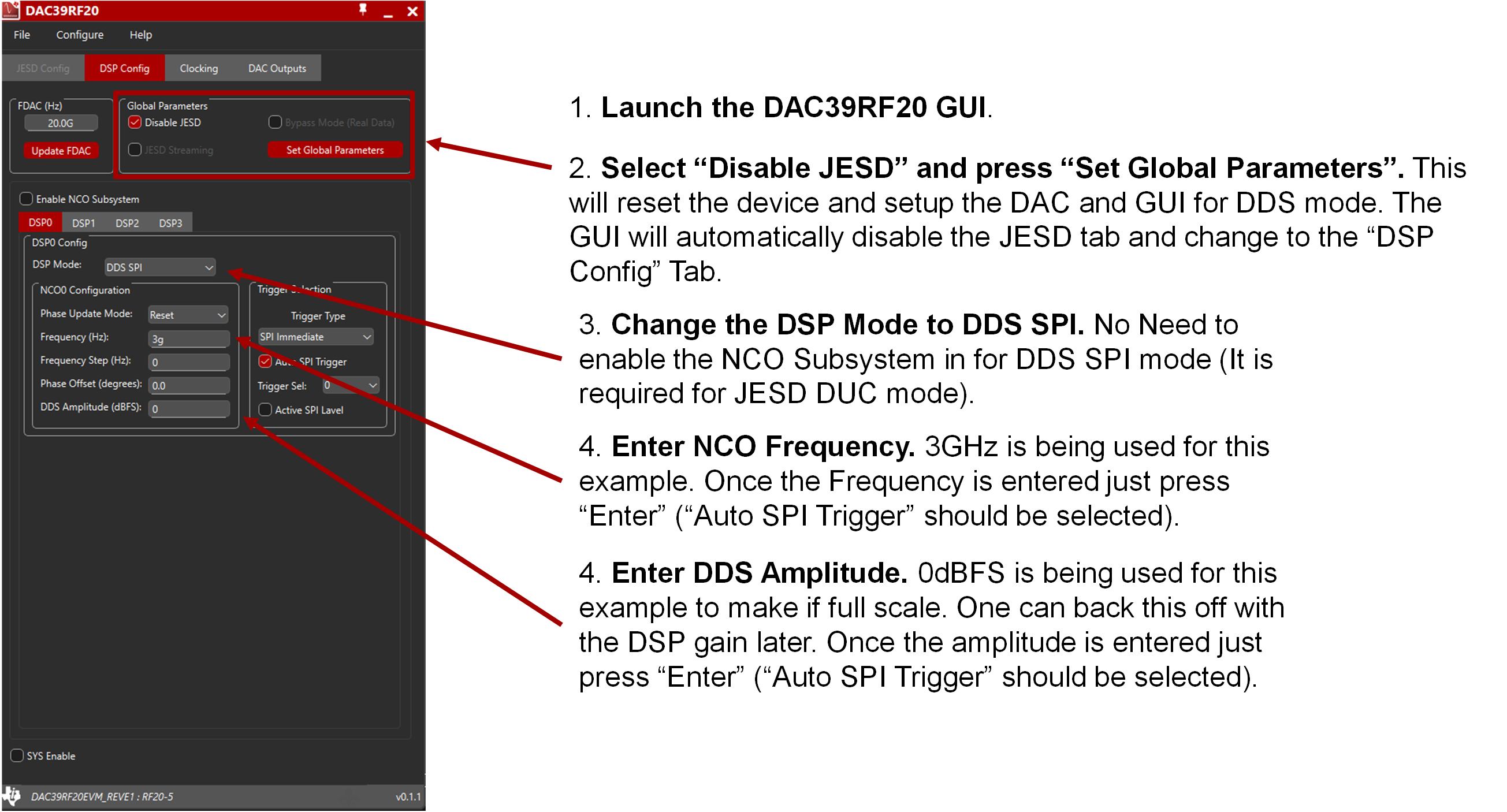

圖 2-30 DDS 模式的 EVM GUI 配置 -“DSP Config”選項卡

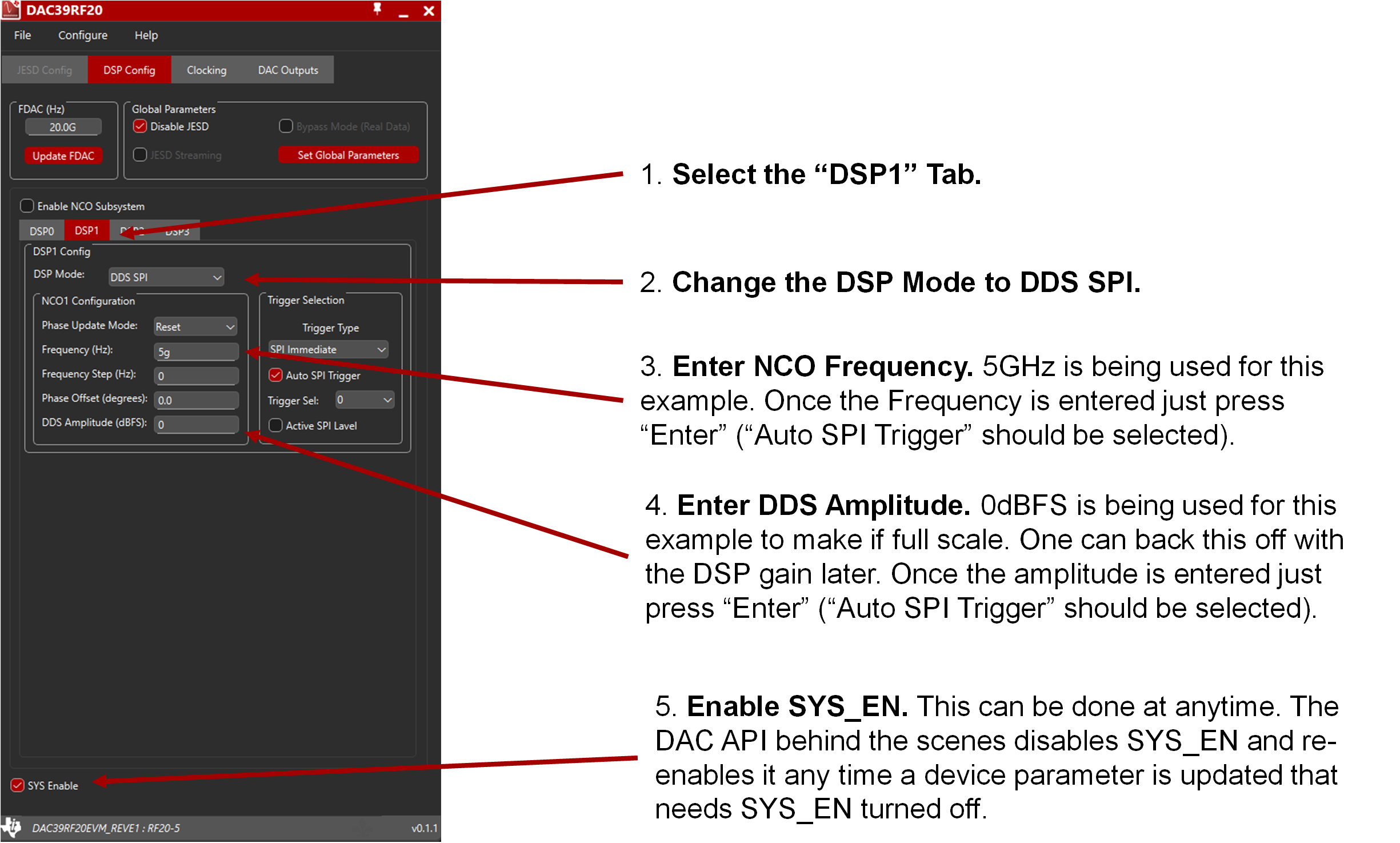

圖 2-31 DDS 模式的 EVM GUI 配置 -“DSP Config”選項卡

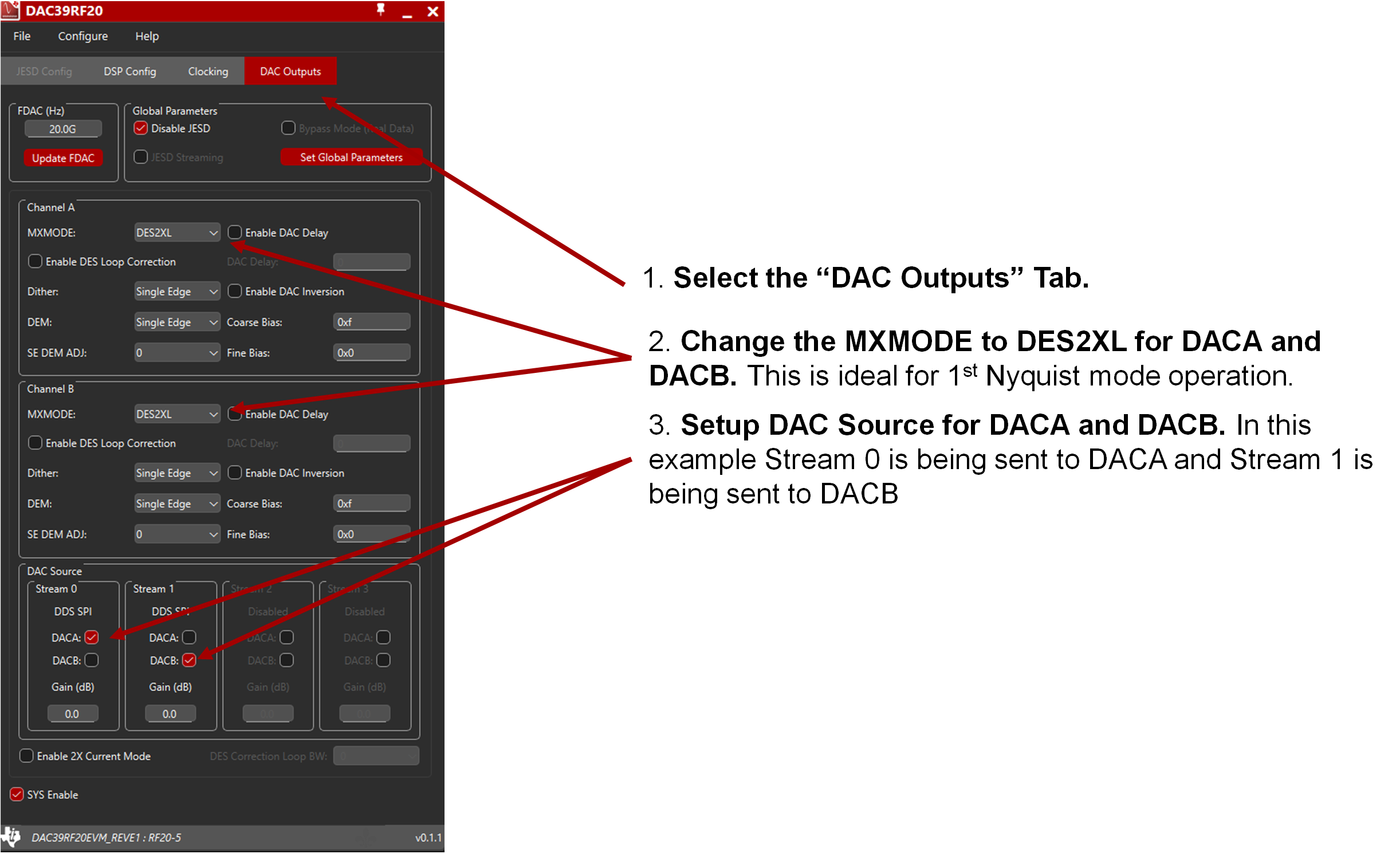

圖 2-32 DDS 模式的 EVM GUI 配置 -“DAC Outputs”選項卡

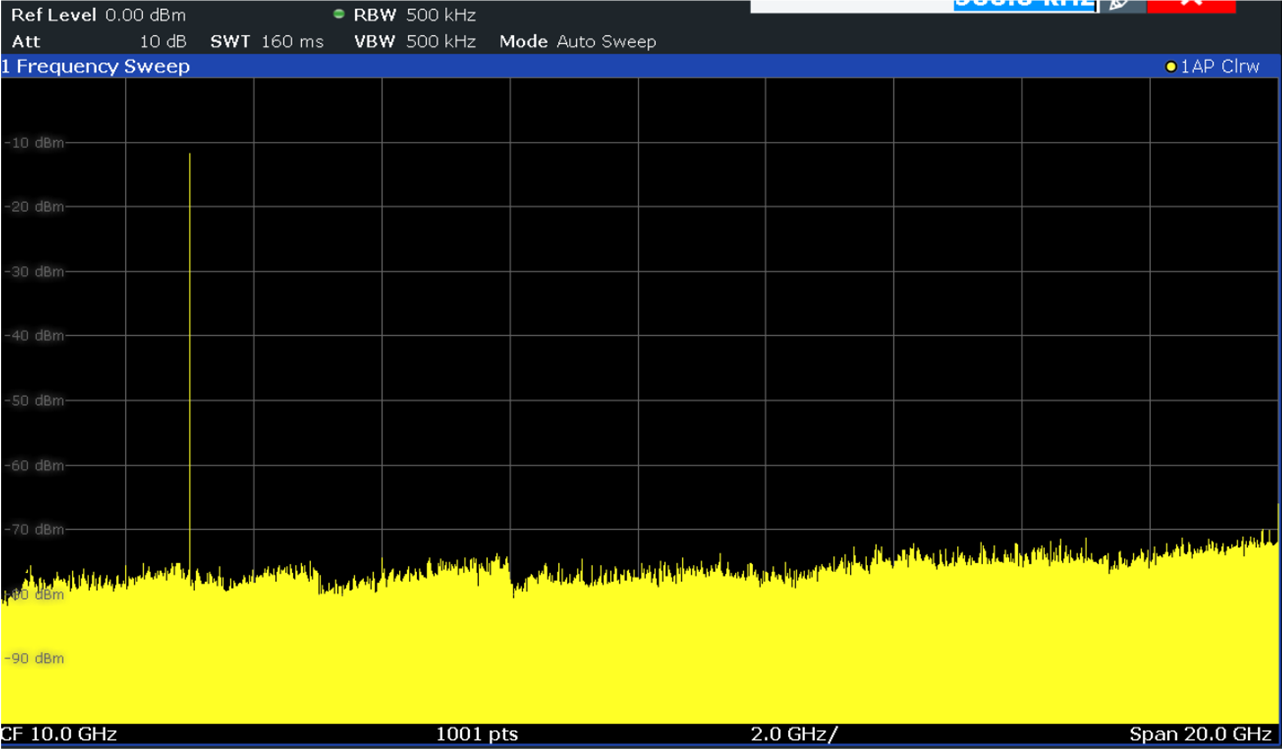

圖 2-33 DACA 輸出獲取 DDS0 流上圖顯示了一個完整的 20GHz 跨度（兩個奈奎斯特區域）。DES2XL 模式提供了第二種奈奎斯特圖像抑制。

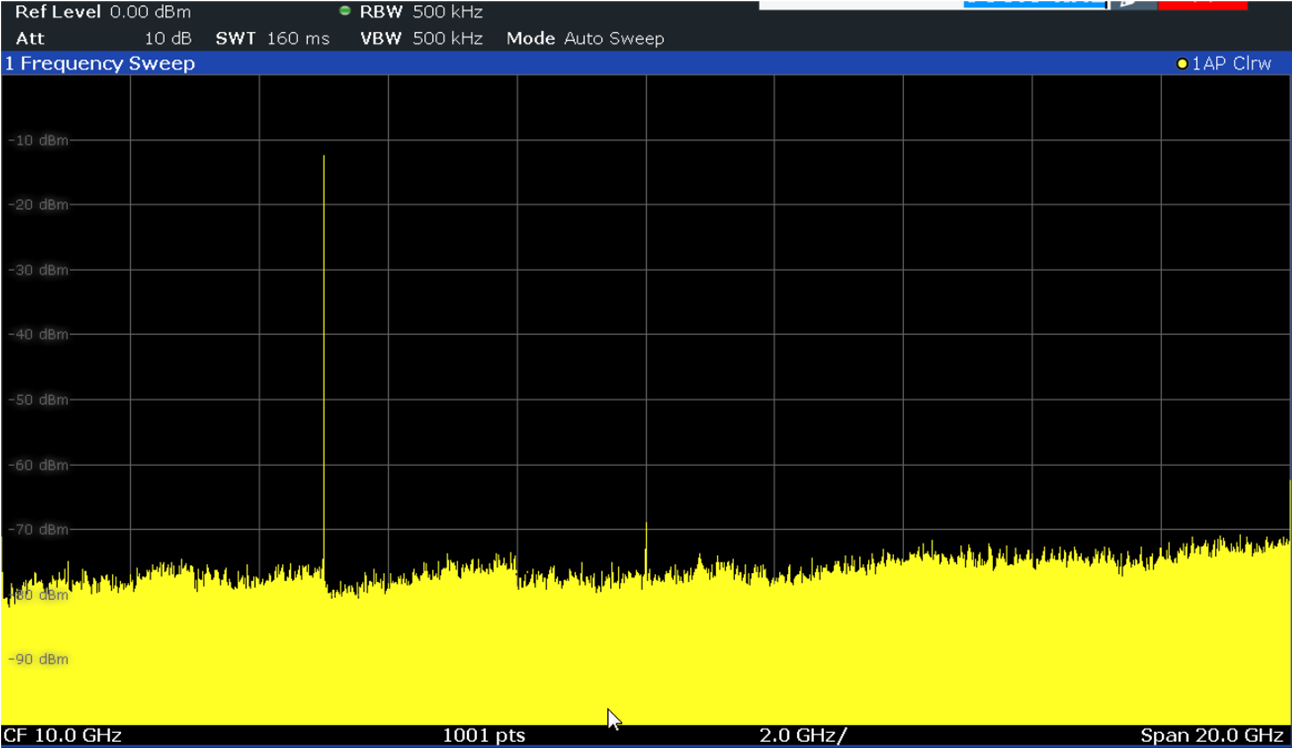

圖 2-34 DACB 輸出獲取 DDS1 流上圖顯示了一個完整的 20GHz 跨度（兩個奈奎斯特區域）。DES2XL 模式提供了第二種奈奎斯特圖像抑制。
按如下所示更新“DAC Outputs”選項卡。
圖 2-35 在單個 DAC 輸出中包含多路數據流的 DAC39RF20 GUI 示例

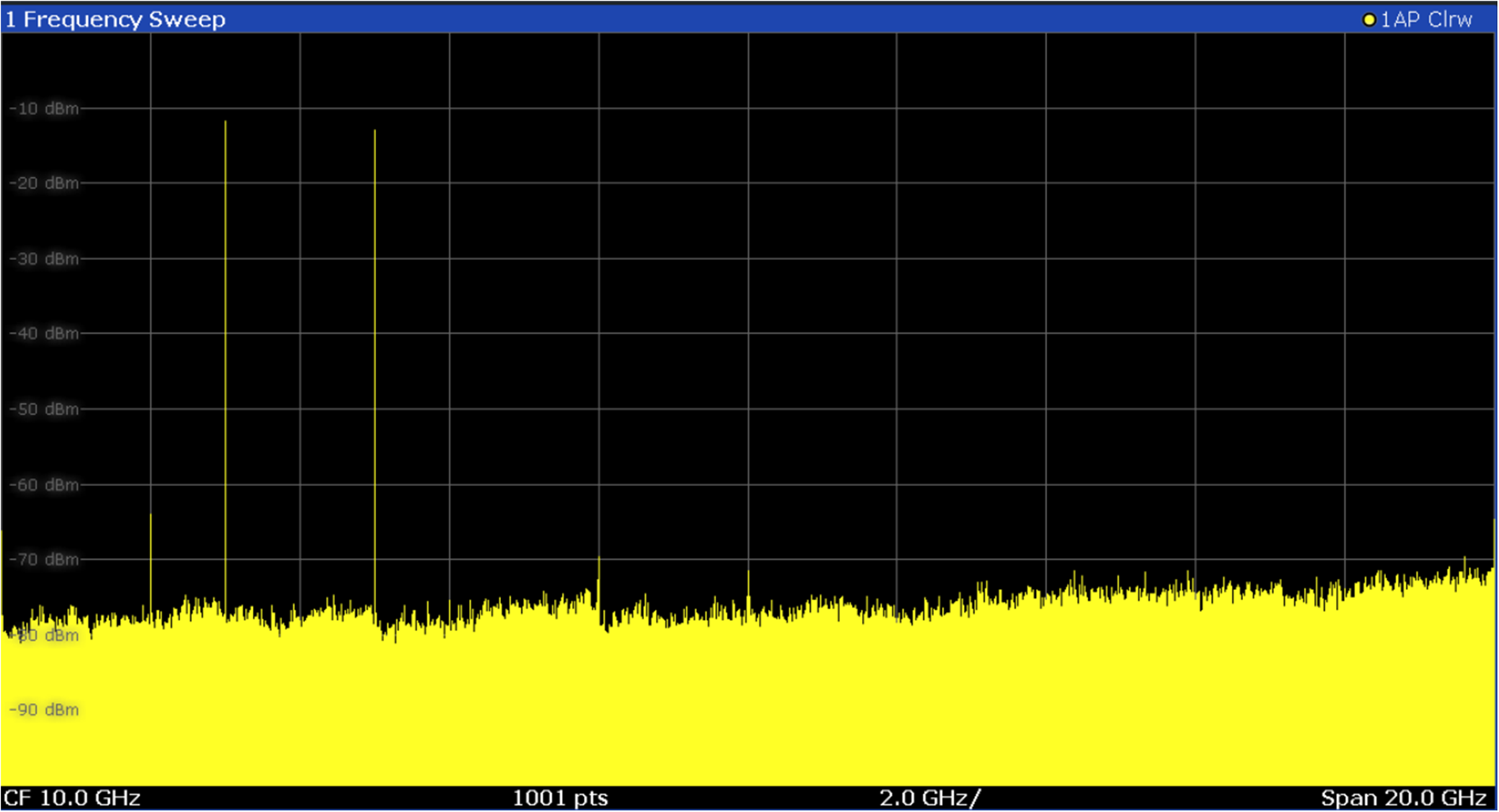

圖 2-36 兩路 DDS 數據流都發送到 DACA 輸出的示例頻譜注： 配置后，所有四路數據個流可以映射到一個 DAC 或兩個 DAC。
