4.1 硬件連接
安裝軟件后，按圖 4-1 所示連接 EVM：
- 將 PHI 的 P2 物理連接至 ADS131E08 EVM 的 J2。
- 安裝螺釘可提供牢固連接。將 PHI 上的 USB 連接到計算機。
- PHI 上的 LED D5 亮起，表示 PHI 已通電。
- PHI 上的 LED D1 和 D2 開始閃爍，表示 PHI 已啟動且正在與 PC 通信。
- 從開始菜單或相關快捷方式中進行選擇，啟動軟件 GUI，如 圖 4-2 所示。您會注意到，當 FPGA 固件加載到 PHI 上時，PHI 上的 LED 緩慢閃爍。加載需要幾秒鐘時間。
- 連接信號發生器。ADS131E08 模擬輸入為全差分輸入。差分輸入電壓 (VINxP–VINxN) 可從–VREF/增益到 VREF/增益。采用差分配置的 ADS131E08 可更大限度地擴大數據轉換器的動態范圍。為了獲得最佳性能，請將共模電壓設置在模擬電源的中點 [(AVDD + AVSS) /2]。
圖 4-1 硬件連接

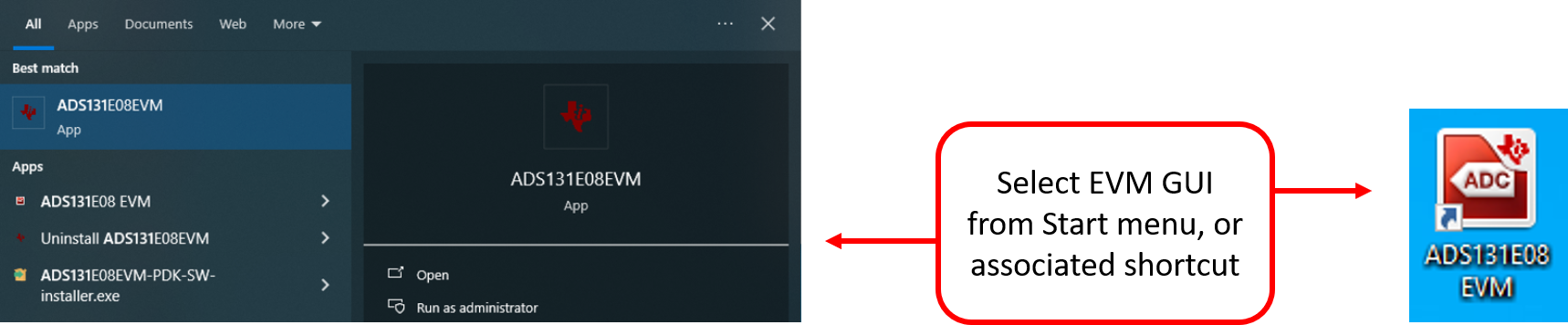

圖 4-2 啟動 ADS131E08EVM GUI 軟件
