2.7 引導模式選擇
AM261x 的引導模式由 DIP 開關 (SW1) 選擇。受支持的引導模式如表 2-7 中所示。
表 2-7 受支持的引導模式
| 引導模式或外設 | 引導介質或主機 | 注釋 |
|---|---|---|
| OSPI-OSPI (4S)、50MHz、SDR、0x6B | 閃存存儲器 | ROM 將 OSPI 控制器配置為 QSPI 4S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| UART、XMODEM、115200bps | 外部主機 | ROM 將 UART0 配置為 115200bps 的波特率，并使用 x-modem 協議從外部 PC 終端下載映像。 |
| OSPI-OSPI (1S)、50MHz、SDR、0x0B | 閃存存儲器 | ROM 將 OSPI 控制器配置為 QSPI 1S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| OSPI (8S)、SDR、33MHz、0x8B | 閃存存儲器 | ROM 將 OSPI 控制器配置為 8S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| xSPI (1S->8D)，25MHz，SFDP | QSPI 閃存，外部主機 | ROM 將 OSPI 控制器配置為 xSPI 8D 模式，讀取 SFDP 表以獲取讀取命令并從外部閃存下載映像，具有 SFDP 的閃存僅支持 JEDEC 標準修訂版 D。 |
| USB DFU | 外部主機 | ROM 將 USB 控制器配置為在器件模式下工作，并將映像下載到 L2 存儲器中進行處理。如果發生任何故障，ROM 會返回 UART 引導模式。支持高速（HS，480Mbps）下的 USB 2.0 器件模式 |
| DevBoot | 不適用 | 無 SBL。僅用于開發目的。 |
表 2-8 引導模式選擇表
| 引導模式 | SW1.4，SOP3 SPI0_D0_pad | SW1.3，SOP2 SPI0_CLK_pad | SW1.2，SOP1 OSPI_D1 | SW1.1，SOP0 OSPI_D0 |
|---|---|---|---|---|
| OSPI-OSPI (4S)、50MHz、SDR、0x6B | 0 | 0 | 0 | 0 |
| UART、XMODEM、115200bps | 0 | 0 | 0 | 1 |
| OSPI-OSPI (1S)、50MHz、SDR、0x0B | 0 | 0 | 1 | 0 |
| OSPI (8S)、SDR、33MHz、0x8B | 0 | 0 | 1 | 1 |
| xSPI (1S->8D)，25MHz，SFDP | 1 | 1 | 0 | 0 |
| USB DFU | 1 | 1 | 1 | 0 |
| DevBoot | 1 | 0 | 1 | 1 |
| 不受支持的引導模式 | 上文未定義的所有其他組合。 | |||

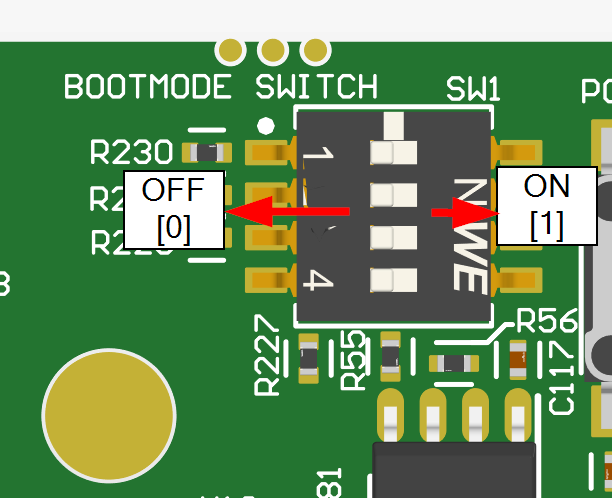

圖 2-13 AM261-SOM-EVM 引導模式開關
