ZHCUCX3B July 2018 – March 2025 ADS9224R , ADS9234R
6.4 頻譜分析工具
用頻譜分析工具來評估 ADS9224R SAR ADC 的動態性能（SNR、THD、SFDR、SINAD 和 ENOB）。評估通過使用“7-term Blackman-Harris”窗口設置進行單音調正弦信號 FFT 分析來完成。窗口設置為 None 可用于搜索直流輸入中頻率范圍內的噪聲雜散。
要進行動態性能評估，外部差分源必須具有比 ADC 更好的規格。測得的系統性能不得受信號源性能的限制。因此，外部基準源必須滿足表 6-1 中提到的源要求。
表 6-1 ADS9224R 評估的外部源要求
| 規格說明 | 規格值 |
|---|---|
| 信號頻率 | 小于 fS / 2 |
| 外部源類型 | 平衡差分 |
| 外部源共模電壓 | 0V 或懸空 |
| 源差分信號 （–0.5 dBFS 時的 VPP 幅度） |
±3.875 VP 或 7.75 VPP |
| 最大噪聲 | 20 μVRMS |
| 最低 SNR | 103.2dB |
| 最大 THD | -120dB |
要在 3MSPS 的最大吞吐量下進行 2kHz SNR 和 ENOB 評估，樣本數必須至少為 65536。

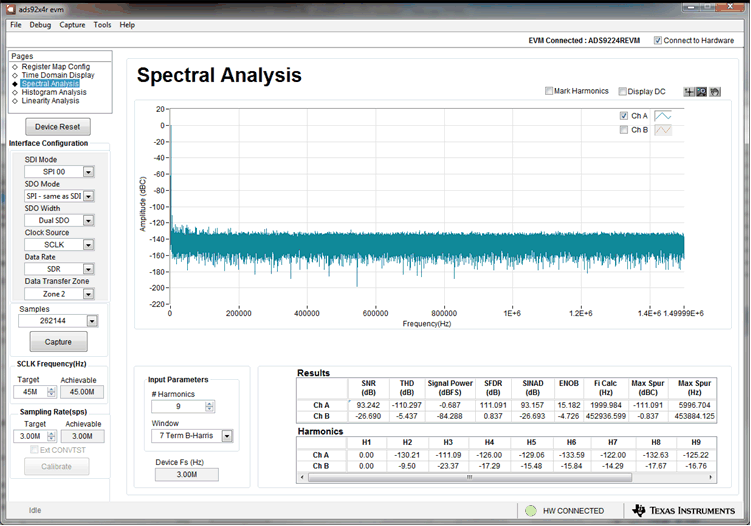

圖 6-6 頻譜分析工具最后，FFT 工具包括用于減輕非相干采樣影響的窗口選項（此討論超出了本文檔的范圍）。“7-Term Blackman Harris”窗口是默認選項，具有足夠的動態范圍來解析高達 24 位 ADC 的頻率分量。None 選項對應于不使用窗口（或使用矩形窗口），因此不推薦使用。
