根據以下指南來設置設備：

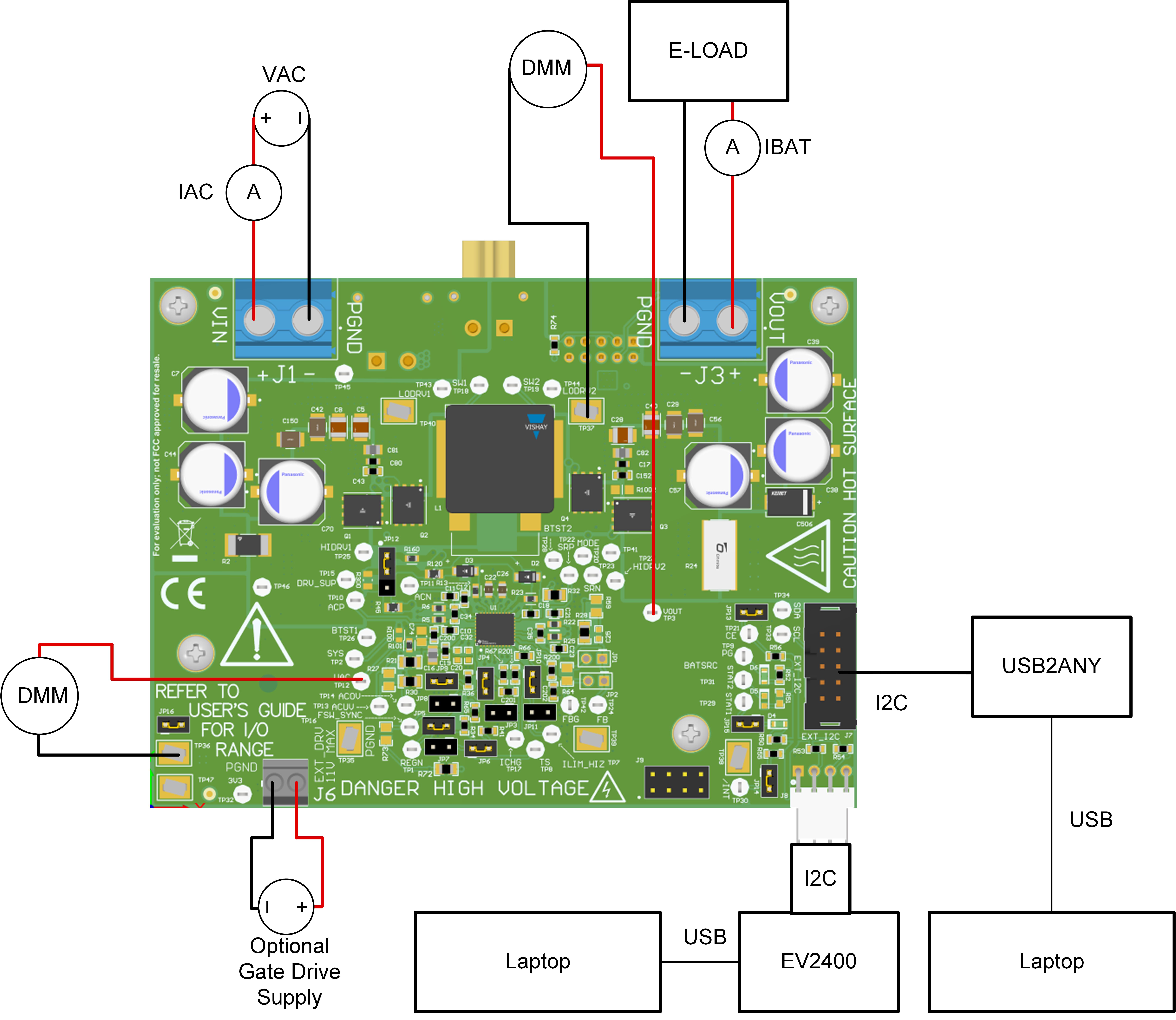

1. 將電源 1 設置為 20VDC、8A 電流限制，然后關閉電源。
2. 將電源 1 的輸出與一個電流表串聯在一起，然后連接到 J1（VIN 和 PGND）。
3. 在 J1 (VIN) 和 J1 (PGND) 之間連接一個電壓表。
4. 將負載 1 與一個電流表串聯在一起，然后連接到 J3（VOUT 和 PGND）。
5. 在 J3（VOUT 和 PGND）上連接一個電壓表。
6. 在 4A 下將電子負載設置為 CC 模式。關閉負載 1。
7. 確保按照“IO 和跳線說明”中所述安裝跳線。
8. 如果使用 Battery Management Studio，請按照以下步驟操作：
   1. 將 J8 連接到 EV2400 上的 I²C 端口 2
   2. 開啟計算機和負載 2。打開 bqStudio 軟件。

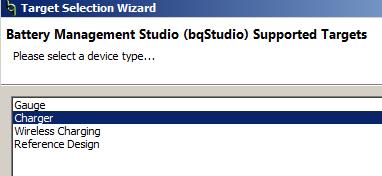

   3. 選擇 Charger 并點擊 Next 按鈕。

   4. 在 Select a Target 頁面中選擇 Charger_2_00_BQ25758.bqz。
   5. 選擇目標器件后，點擊 Field View，然后點擊 Read Register 按鈕。

9. 將看門狗設置為禁用。

10. 在 16 Bit Registers 中，VOUT_REG 默認為 5000mV
11. 如果使用 TI Charger GUI，請按照以下步驟操作：
    1. 將 J7 連接到 USB2ANY。開啟計算機和負載 2。

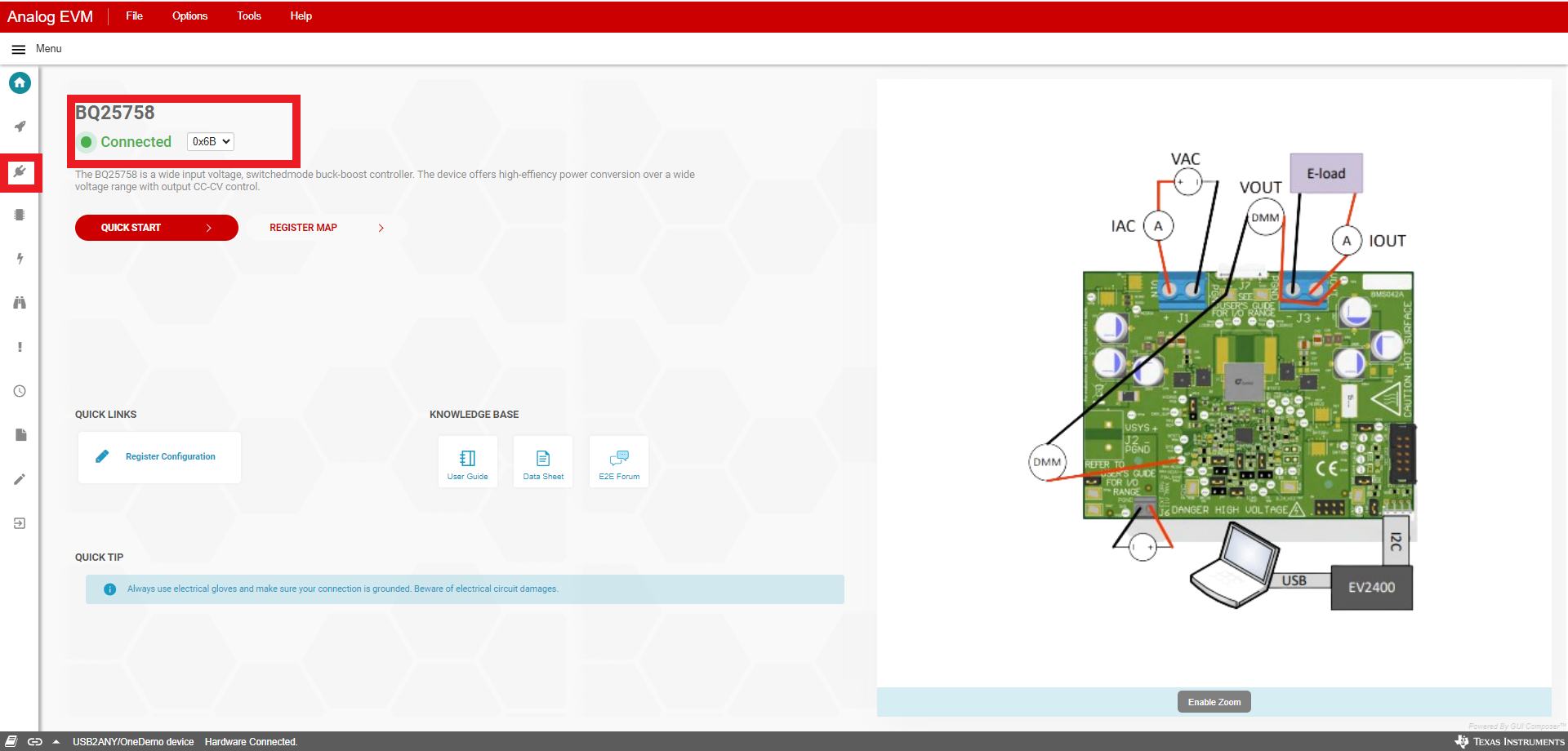

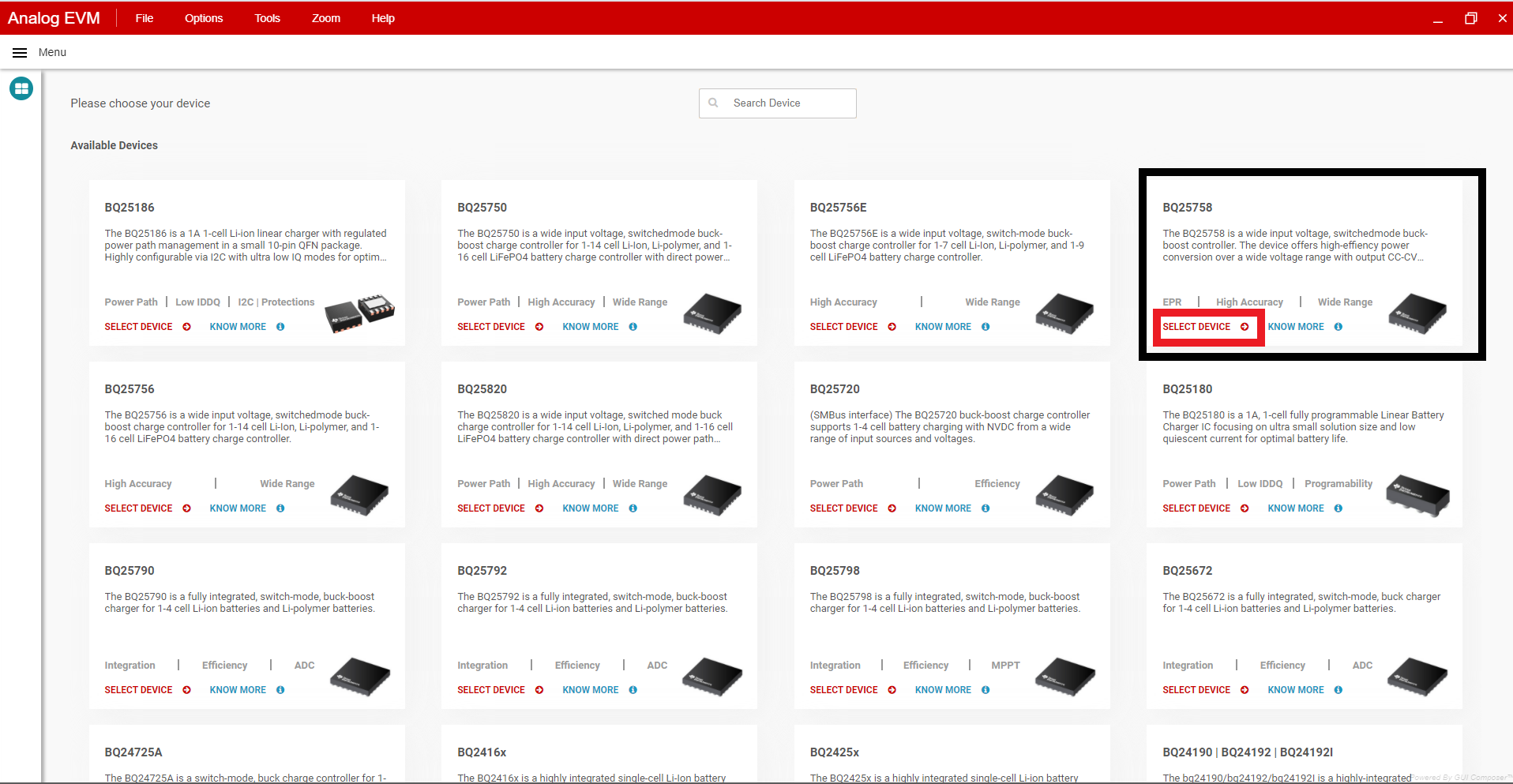

    2. 導航至 TI Charger GUI 網站并選擇要使用的充電器。BQ25758 GUI 可與 BQ25858EVM 配合使用。

    3. 您應該會在左上方看到“Hardware Connected”。看到硬件已連接后，選擇左側面板上的插頭圖標。

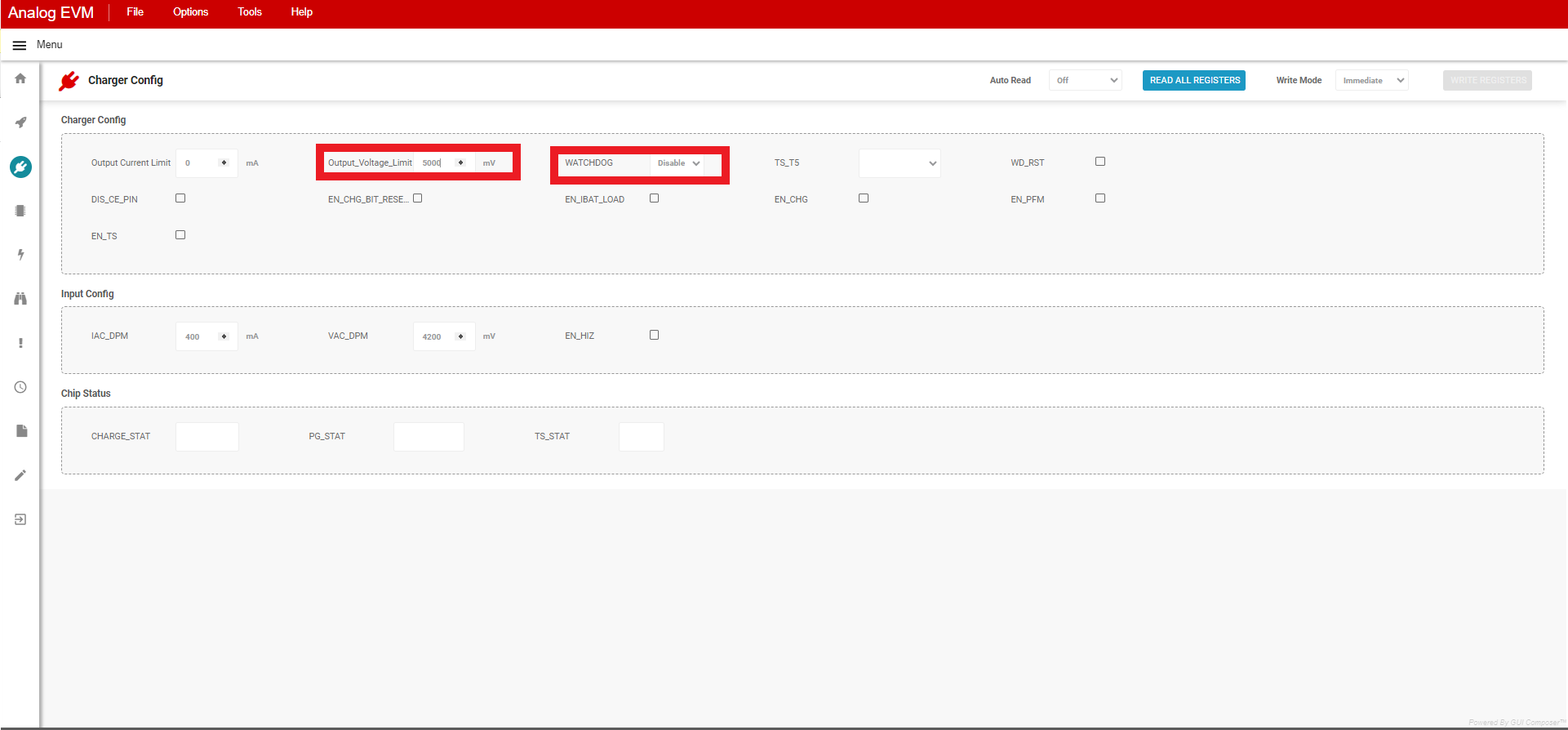

    4. 這是充電器配置窗口。點擊頂部的“Read All Register”按鈕，然后將 WATCHDOG 設置為禁用，并將 Output_Voltage_Limit 設置為 5000mV

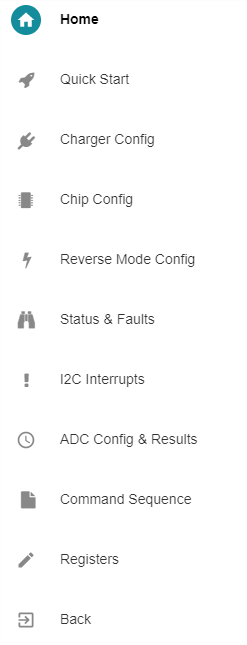

    5. 以下簡要說明了左側面板上其他圖標的含義。從這些圖標中進行選擇，配置電池充電器的其他操作。


12. 降壓測試：將 VOUT_REG 設置為 5V (5000mV)，然后打開負載 1，測量

    V(J1(VAC)) = 20V ± 0.5V

    I(J1(IAC)) = 1A ± 0.5A

    V(J3(VOUT)) = 5V ± 0.5V

    I(J3(IOUT)) = 4A ± 0.5A

13. 降壓/升壓測試：將 VOUT_REG 設置為 20V (20000mV)，測量

    V(J1(VAC)) = 20V ± 0.5V

    I(J1(IAC)) = 4A ± 0.5A

    V(J3(VOUT)) = 20V ± 0.5V

    I(J3(IOUT)) = 4A ± 0.5A

14. 升壓測試：將 VOUT_REG 設置為 36V (360000mV)，測量

    V(J1(VAC)) = 20V ± 0.5V

    I(J1(IAC)) = 7.2A ± 0.5A

    V(J3(VOUT)) = 38V ± 0.5V

    I(J3(IOUT)) = 4A ± 0.5A
