ZHCUCU4 February 2025 TPS2HC120-Q1
4.2 TPS2HC120EVM 裝配圖和布局
圖 4-2 至圖 4-5 展示了 TPS2HC120-Q1 印刷電路板 (PCB) 的設計。該 EVM 采用 FR4 材料、四層 (2s2p)、2 × 70μm 立方英寸頂層和底層以及 2 × 35μm 立方英寸內部平面層設計。所有元件均位于頂層有源區域中，并且所有有源布線均位于頂層和底層，便于用戶輕松地進行查看、探測和評估。將元件移動到 PCB 的兩側，可以進一步為空間受限的系統縮減尺寸。

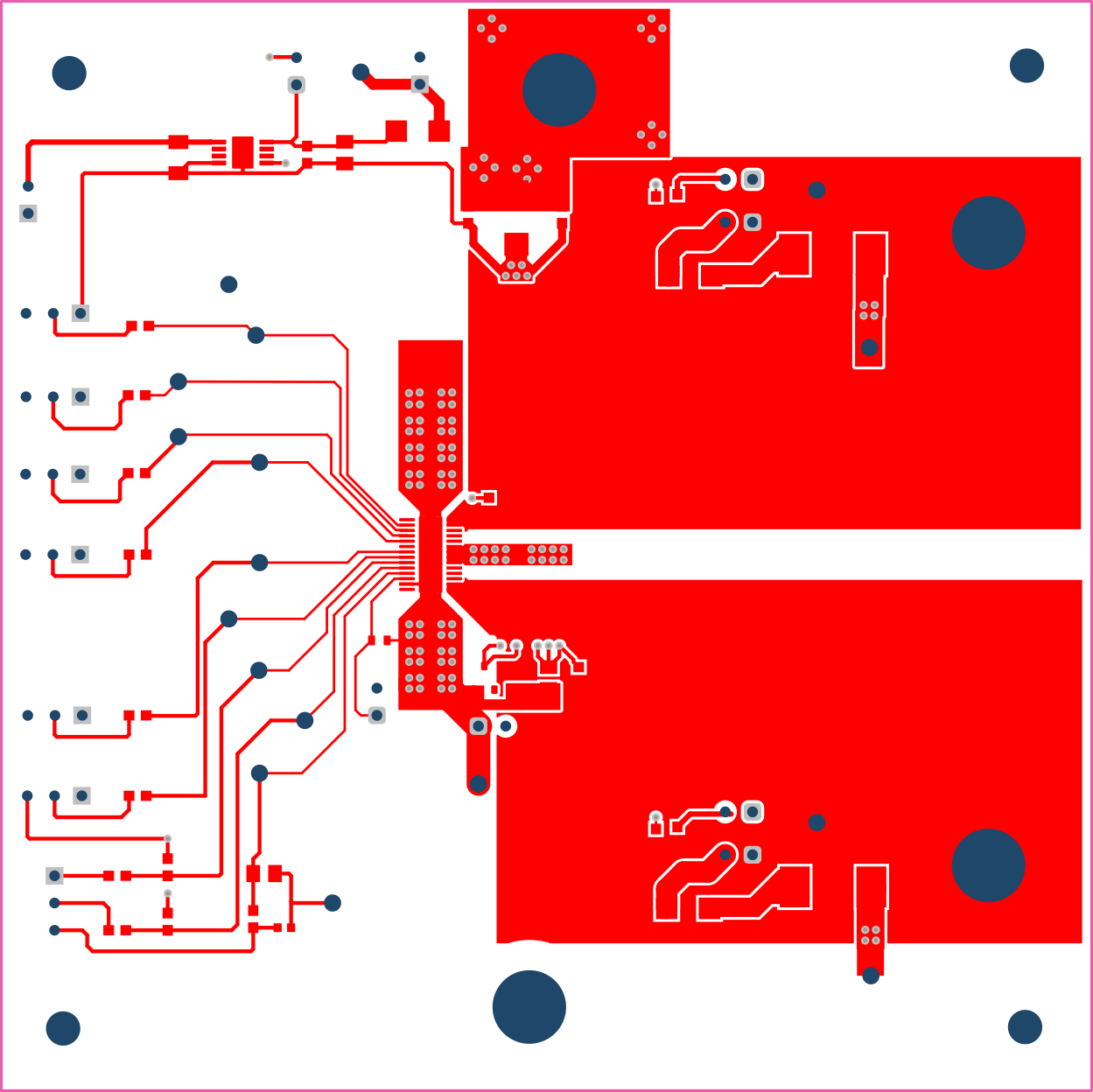

圖 4-2 TPS2HC120EVM 第一層（頂視圖）

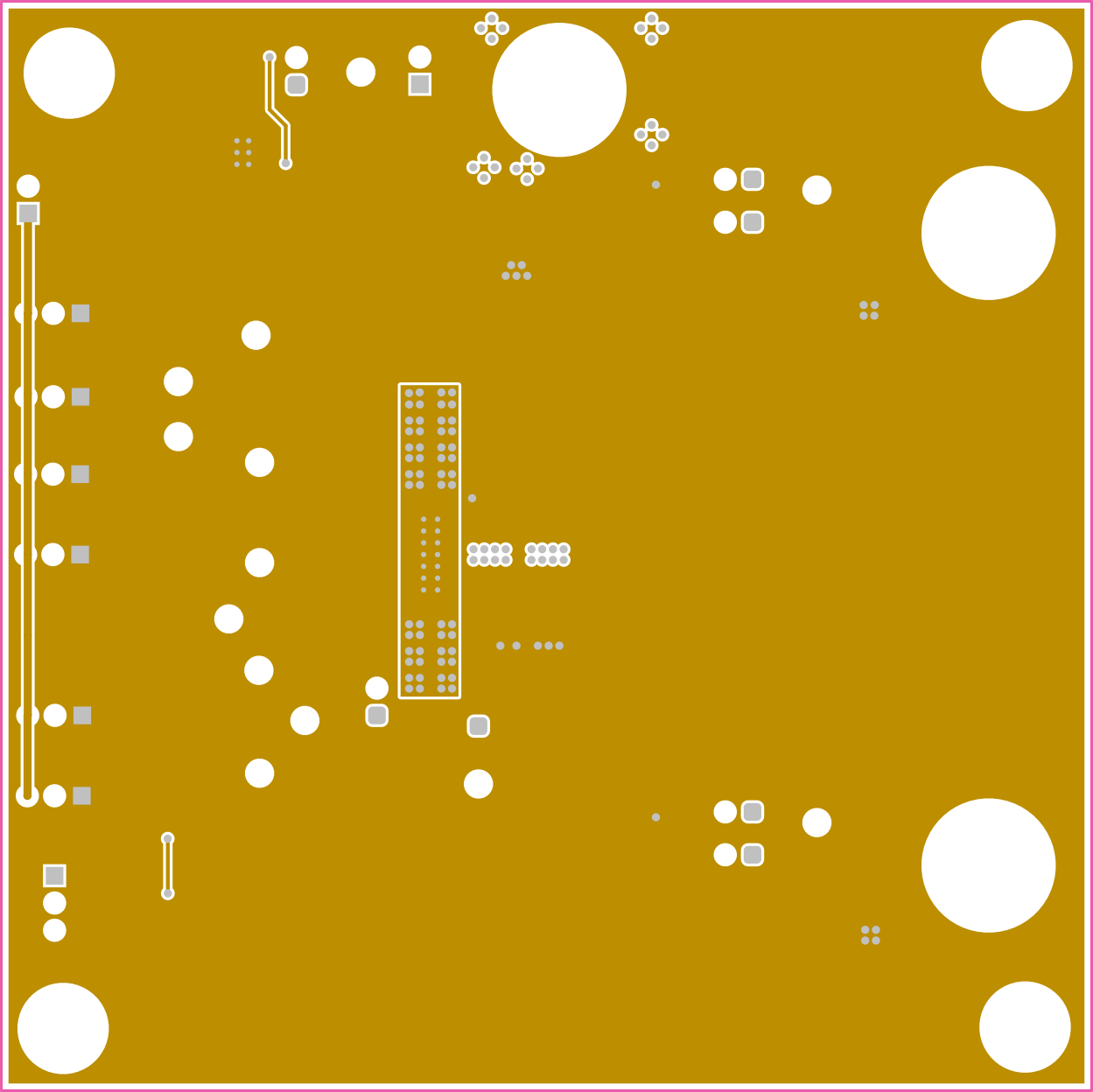

圖 4-3 TPS2HC120EVM 第二層 GND（頂視圖）

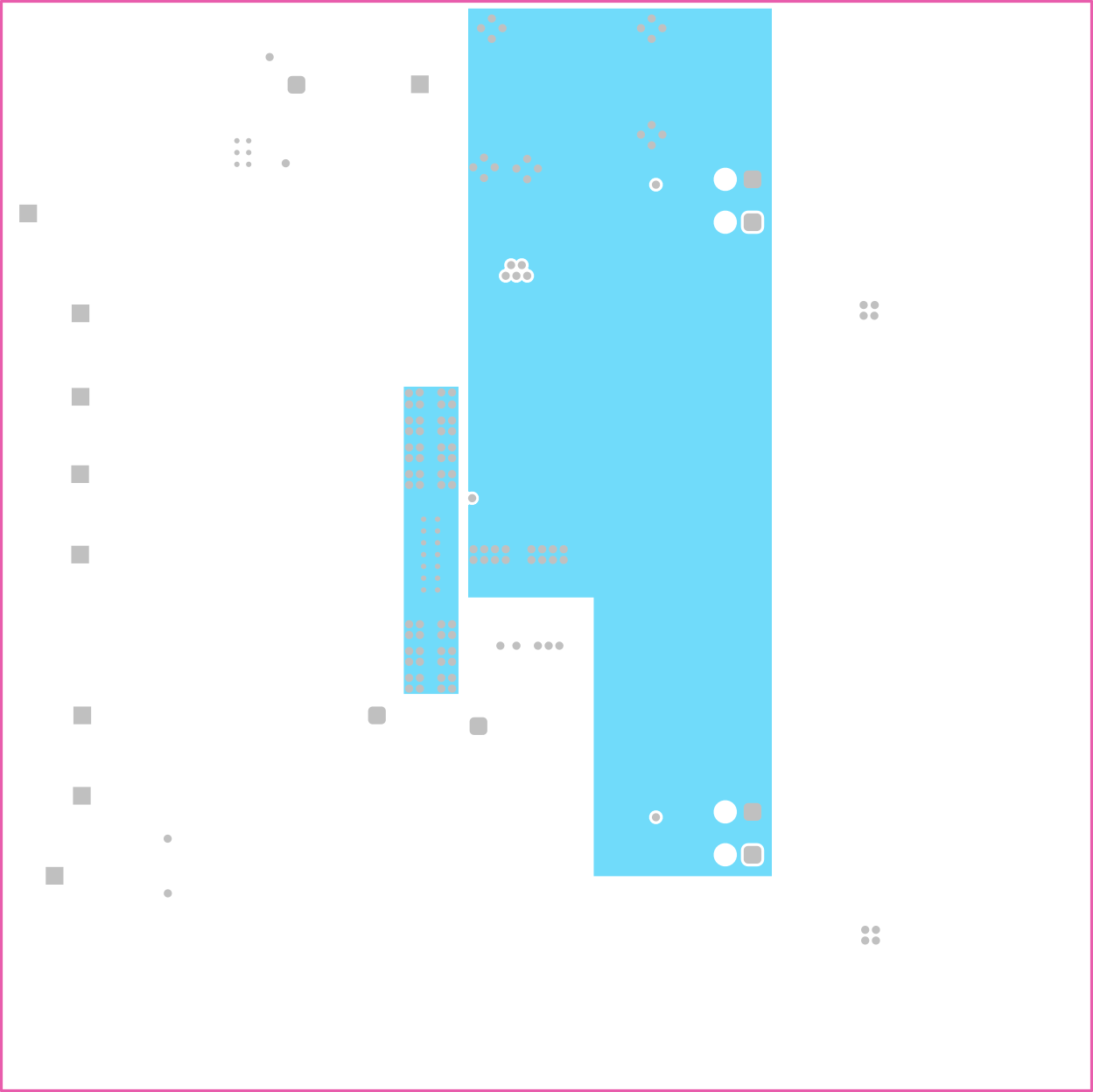

圖 4-4 TPS2HC120EVM 第三層 VCC（頂視圖）

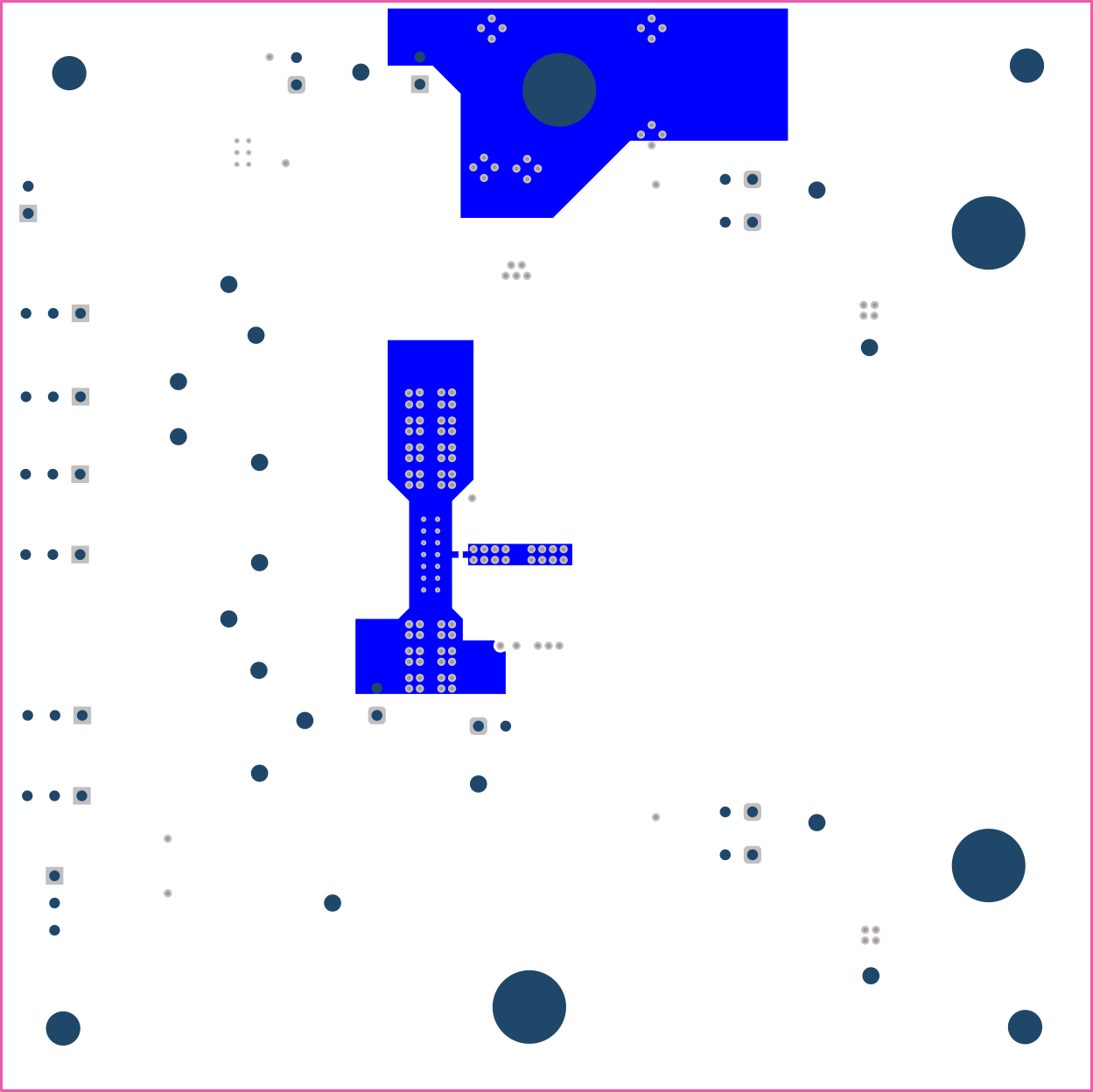

圖 4-5 TPS2HC120EVM 第四層（頂視圖）
