1.4.5 輸入電流檢測
此設計包含兩個電流傳感器，但 PFC 運行時只需要 1 個傳感器。該代碼可支持兩個電流傳感器。兩個傳感通過編譯標志隔開，用戶可以通過更改編譯標志來選擇要使用的傳感器，然后重新下載代碼。
選項 1：使用隔離式 Δ-Σ 調制器 AMC1306 檢測輸入電流 (圖 1-7)。這是代碼中的默認配置。AMC1306 的輸出為 1 位流，如 圖 1-8 所示。這個 1 位流會被發送到 C2000，并由內置的 Δ-Σ 數字濾波器解碼。需使用兩個 Δ-Σ 數字濾波器。一個配置為高速，但分辨率相對較低，用于控制 PFC 電流環路；另一個配置為高分辨率，但速度相對較低，用于電子計量 (圖 1-9)。有關 AMC1306 和電表的詳細信息，請參閱 [2]。

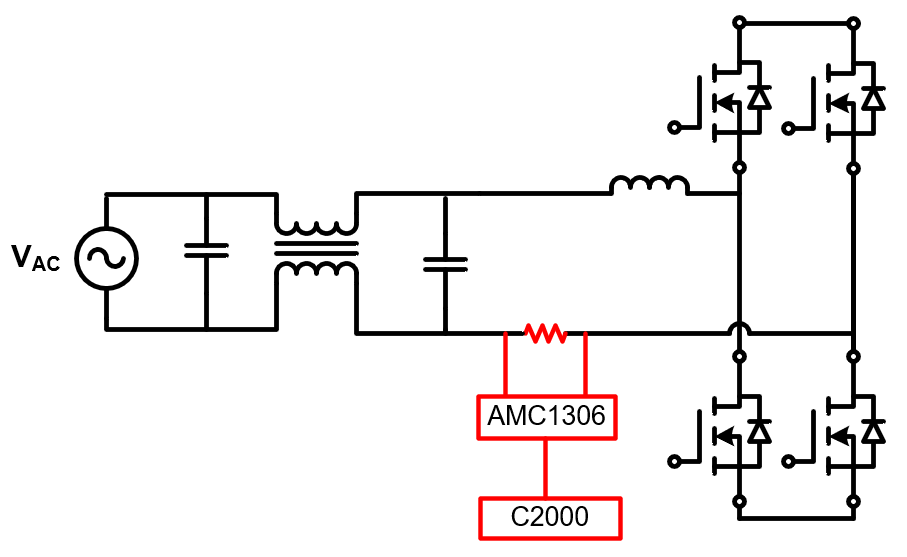

圖 1-7 使用 AMC1306 進行電流檢測

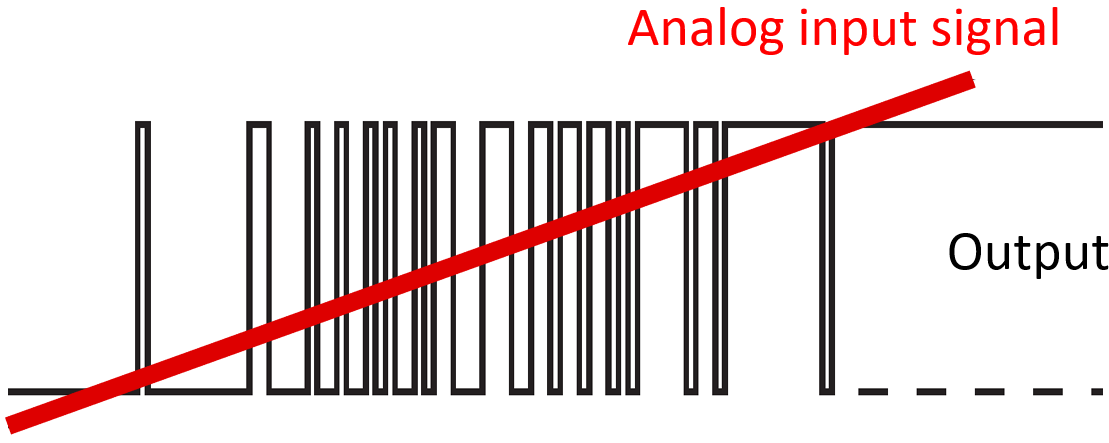

圖 1-8 AMC1306 輸出

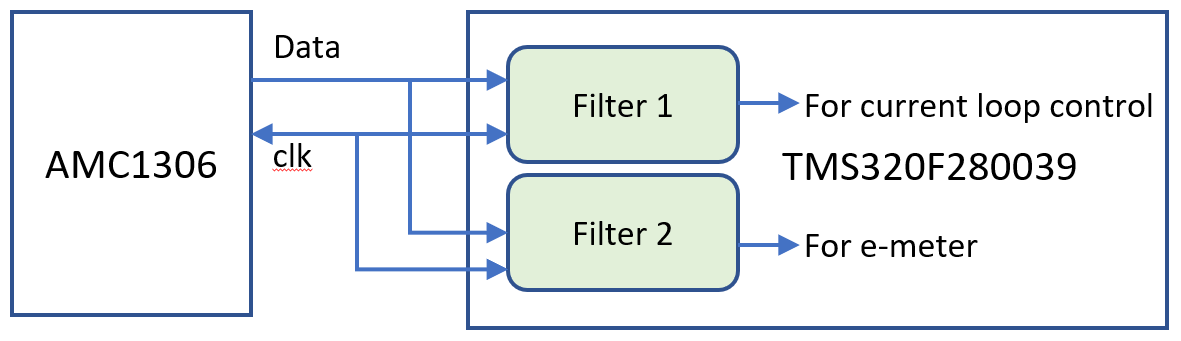

圖 1-9 Δ-Σ 濾波器配置選項 2：使用霍爾效應傳感器 TMCS1133 來檢測輸入電流。這是一種傳統的電流檢測方法。霍爾傳感器的輸出由運算放大器電路放大 (圖 1-10)。對于正弦波交流輸入，霍爾傳感器的輸出是具有直流失調電壓的正弦波。該信號由 C2000 測量，然后減去直流失調電壓以獲得實際的交流輸入電流信號。

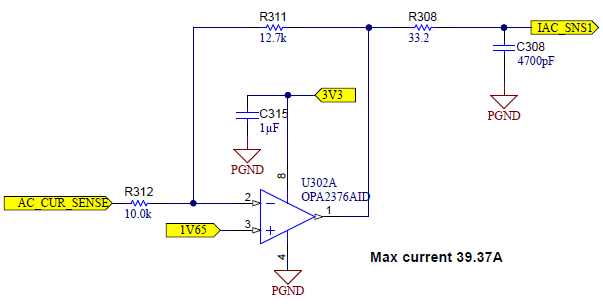

圖 1-10 電流檢測放大器
