TPS7N53 評估模塊包含一個 TPS7N53 LDO，安裝了輸入、NR、SS 和輸出電容器，并且安裝了 PG 和 REF 電阻器。這些元件提供了一個實現示例，如連接了電流探頭的 TPS7N53EVM-138 中所示。

TPS7N53 EVM 已配置成輸出電壓為 0.75V。對于其他電壓選項，可根據需要修改電阻器 R4 。有關選擇 R4 以實現 VOUT 替代值的指導，請參閱 TPS7N53 數據表中的可調節運行 部分。

可以使用 J3 跳線連接來啟用或禁用 TPS7N53 LDO：

• 將跳線的中心引腳連接到大于 0.68V 且不大于 6.0V 的電壓源可以啟用器件
• 將跳線的中心引腳連接到小于 0.64V 的電壓源可以禁用器件

如有需要，可以將電流探頭插入 EVM 中（如圖 2-2 所示），以測量輸入和輸出電流。插槽的尺寸適合大多數電流探頭，例如 LeCroy? AP015 或 CP031 電流探頭。TPS7N53 LDO 的輸入和輸出電流可以直接使用電流探頭進行測量。

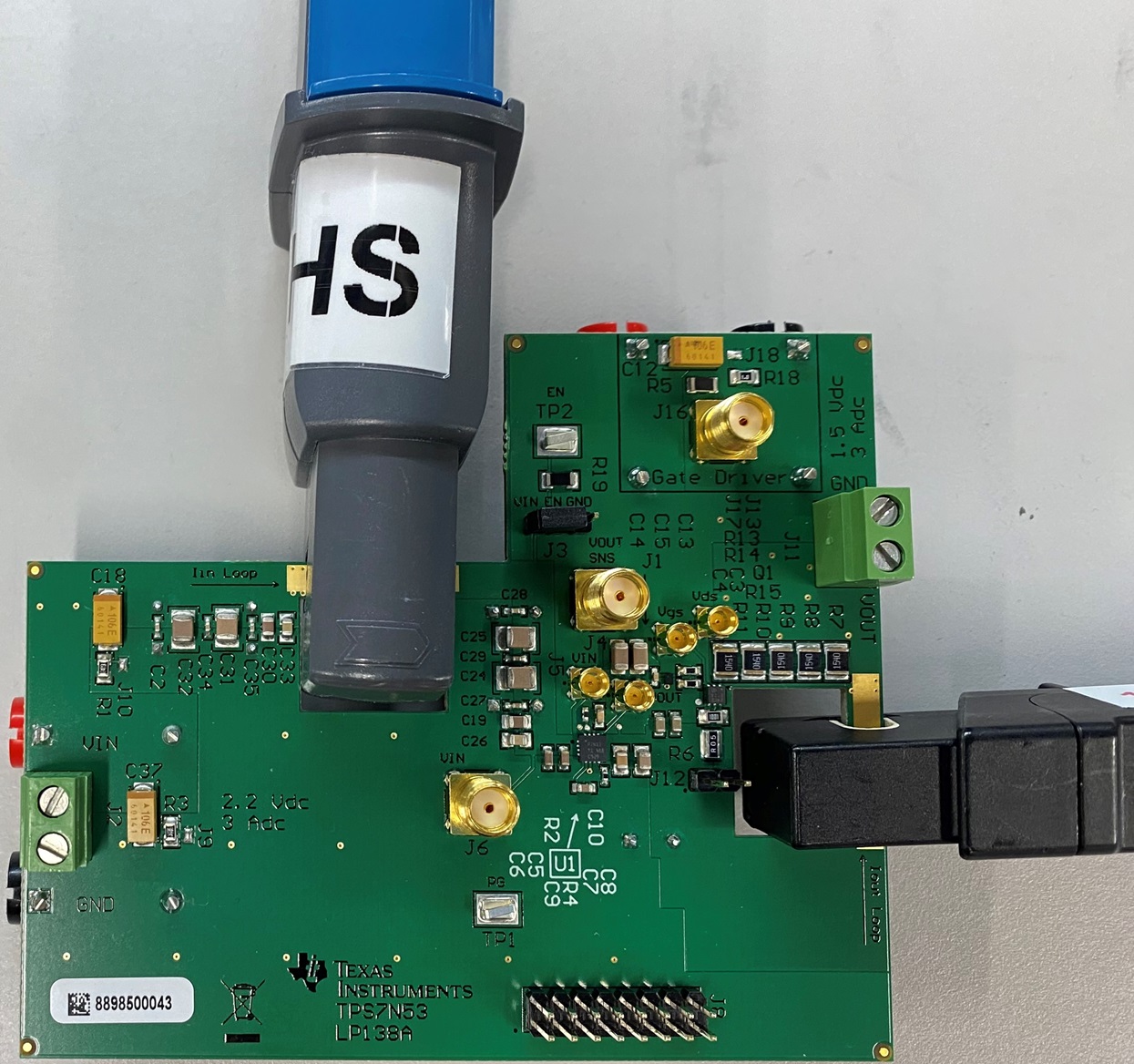

圖 2-2 連接了電流探頭的 TPS7N53EVM

使用 J11 放置流經 LDO 輸出端電流檢測路徑的直流負載。在執行非常快速的瞬態測試的情況下，由于 PCB 寄生電感，VIN 或 VOUT 上可能會出現振鈴。在電流路徑中裸露的銅上放置一條導線可以減少這種振鈴?？筛鶕?jù)需要使用 10 AWG 導線。如果振鈴持續存在，則通過添加與 V_IN 并聯的串聯電阻器和電容器來安裝阻尼網絡?？砂惭b阻尼的位置包括 C20 和 R24、C18 和 R1 以及 C37 和 R3。

使用 SMA 連接器 J6 (V_IN) 和 J4 (V_OUT) 以及 MMCX 連接器 J5 (V_IN) 和 J1 (V_OUT) 提供了可選的開爾文檢測點。

TPS7N53 評估模塊包含一個可選的高性能負載瞬態電路，可用于高效測試 TPS7N53 LDO 的負載瞬態性能。要使用該可選的負載瞬態電路，請根據應用安裝相應的元件。修改連接到 TPS7N53 LDO 的輸入和輸出電容，以匹配預期的工作條件。確定要測試的峰值電流，并修改 R7、R8、R9、R10 和 R11 的并聯電阻器組合，如下所示：

可通過 C11、R12、R13 和 R14 調整負載階躍的壓擺率。

在根據需要修改負載瞬態電路之后，將電源連接到香蕉連接器 J15 (V_DD) 和 J19 (GND)，直流電源電壓限制為 5V，直流電流限制為 500mA。使用 1ms 的脈沖持續時間限制可防止脈沖電阻器（R7、R8、R9、R10 和 R11）過熱。在 0V 直流至 5V 直流方波脈沖中為 50? 輸出配置一個函數發生器。如有必要，可以在函數發生器中配置突發模式，以進行重復、低占空比、負載瞬態測試。
