TMUX2889YBHEVM 有兩個 3 引腳接頭來控制電源連接（TMUX2889 的位置 C2）和控制輸入（位置 A2）。

1. 電源接頭 J2

   接頭 J2 通過跳線將 VDD 引腳連接到外部電源或接地。如果未連接接頭 J2，則器件電源保持懸空。圖 2-1 展示了接頭 J2。

   1. 要連接到外部電源，請將接頭上的 J2-2 位置短接至 J2-3。VDD_EXT 端子現在為器件供電。
   2. 要接地，請將接頭上的 J2-2 位置短接至 J2-1。器件電源引腳現在接地。
   3. 要使器件電源引腳保持懸空，請將 J2-2 保持斷開并懸空。
2. 控制接頭 J7

   接頭 J7 通過跳線將 SEL 引腳連接到外部電源或接地。如果未連接接頭 J7，則器件 SEL 引腳保持懸空。

   1. 要連接到外部電源，請將接頭上的 J7-2 位置短接至 J7-1。VDD_EXT 端子現在連接到器件的 SEL 引腳。
   2. 要接地 (GND)，請將接頭上的 J7-2 位置短接至 J7-3。器件 SEL 引腳現在接地。
   3. 將 J7-2 保持未連接狀態會使 SEL 引腳懸空。不建議這樣做，因為這時器件處于未知狀態。

圖 2-1 接頭 J2：J2-1 (GND)、J2-2（連接到器件 VDD）、J2-3 (VDD_EXT)

圖 2-2 接頭 J7：J7-1 (VDD_EXT)、J7-2（連接到器件 SEL）、J7-3 (GND)

接頭 J2 (VDD) 和 J7 (SEL) 的邏輯顯示在 TMUX2889YPHEVM 的頂部。

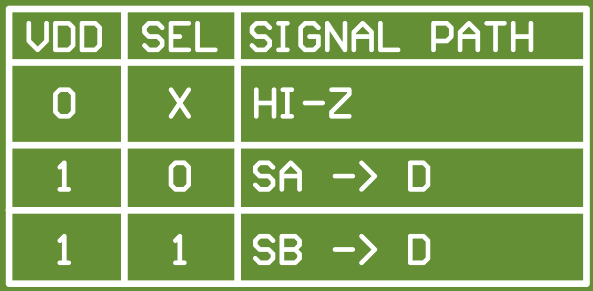

圖 2-3 TMUX2889YBHEVM 真值表
