根據以下指南來設置設備：

1. 將電源 1 設置為 40VDC、8A 電流限制，然后關閉電源。
2. 將電源 1 的輸出與一個電流表串聯在一起，然后連接到 J1（VIN 和 PGND）。
3. 在 J1 (VIN) 和 J1 (PGND) 之間連接一個電壓表。
4. 將負載 1 與一個電流表串聯在一起，然后連接到 J3（VBAT 和 PGND）。
5. 在 J5（VBAT 和 PGND）上連接一個電壓表。
6. 設置負載 1
   1. 如果負載 1 是四象限或兩象限電源，則將輸出電壓設置為 23.5V，將電流限制設置為 6A
   2. 如果負載 1 是處于恒壓模式的電子負載，則將恒壓設置為 23.5V
7. 按照“IO 和跳線說明”中所述安裝跳線。
8. 拔下跳線 13。
9. 如果使用 Battery Management Studio，請按照以下步驟操作：
   1. 將 J5 連接到 EV2400。將 J5 連接到 EV2400 上的 I²C 端口 2
   2. 打開計算機并打開 bqStudio 軟件。

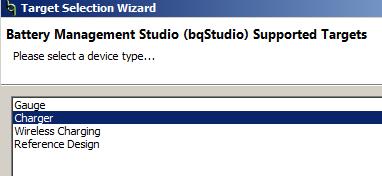

   3. 選擇 Charger 并點擊 Next 按鈕。

   4. 在 Select a Target 頁面中選擇 Charger_1_00_BQ25751.bqz。
   5. 選擇目標器件后，點擊 Field View，然后點擊 Read Register 按鈕。

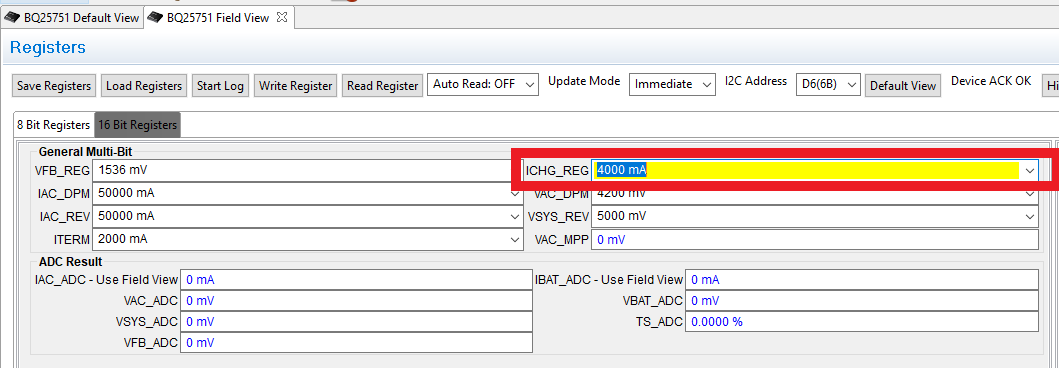

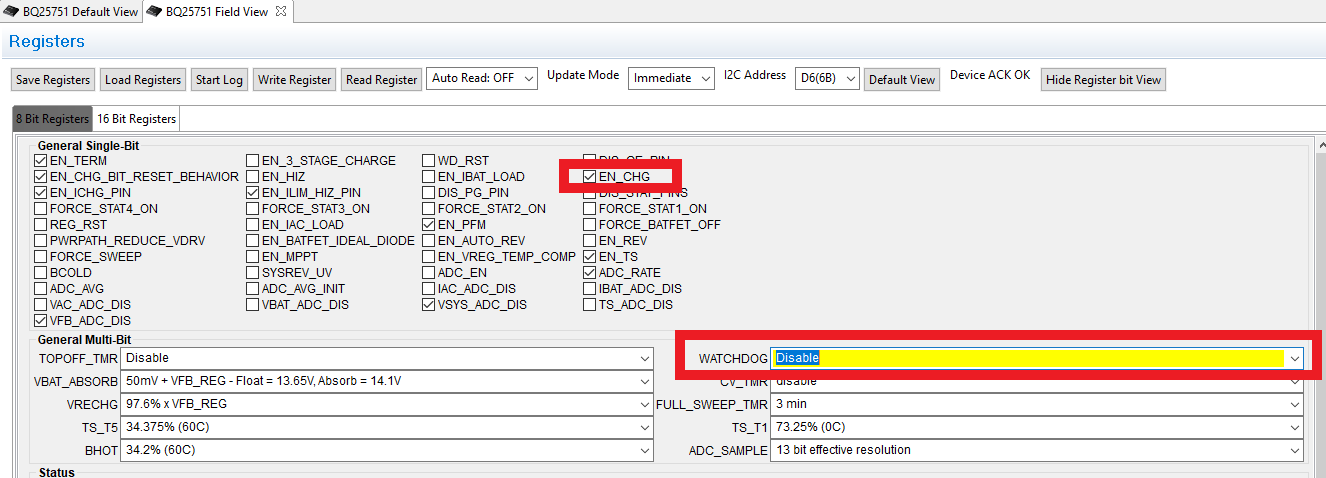

   6. 將 WATCHDOG 和 EN_CHG 設置為禁用。在 16 位寄存器中，將 ICHG_REG 設置為 4000mA

10. 如果使用 TI Charger GUI，請按照以下步驟操作：
    1. 將 J4 連接到 USB2ANY。打開計算機。

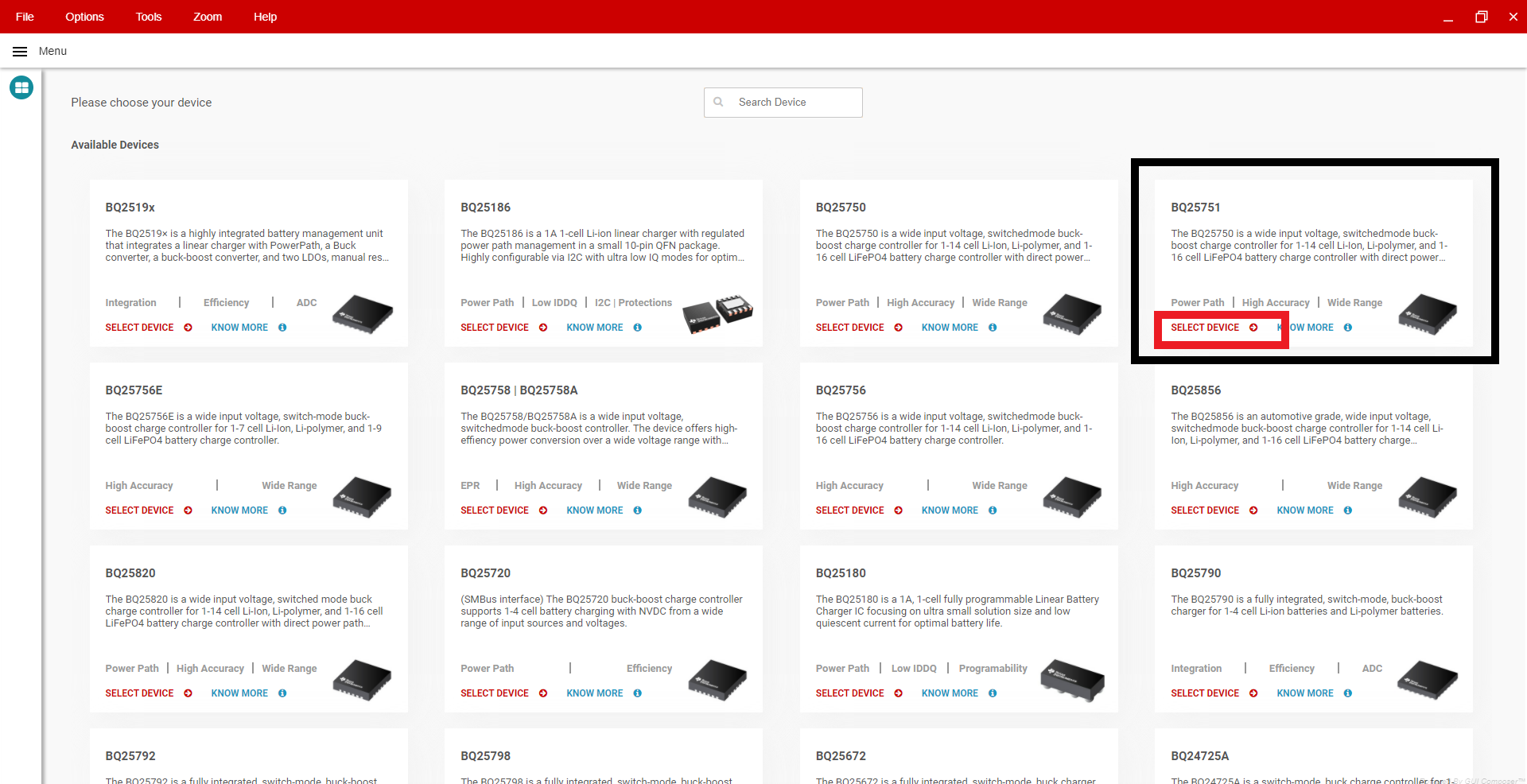

    2. 導航至 TI Charger GUI 網站并選擇要使用的充電器：

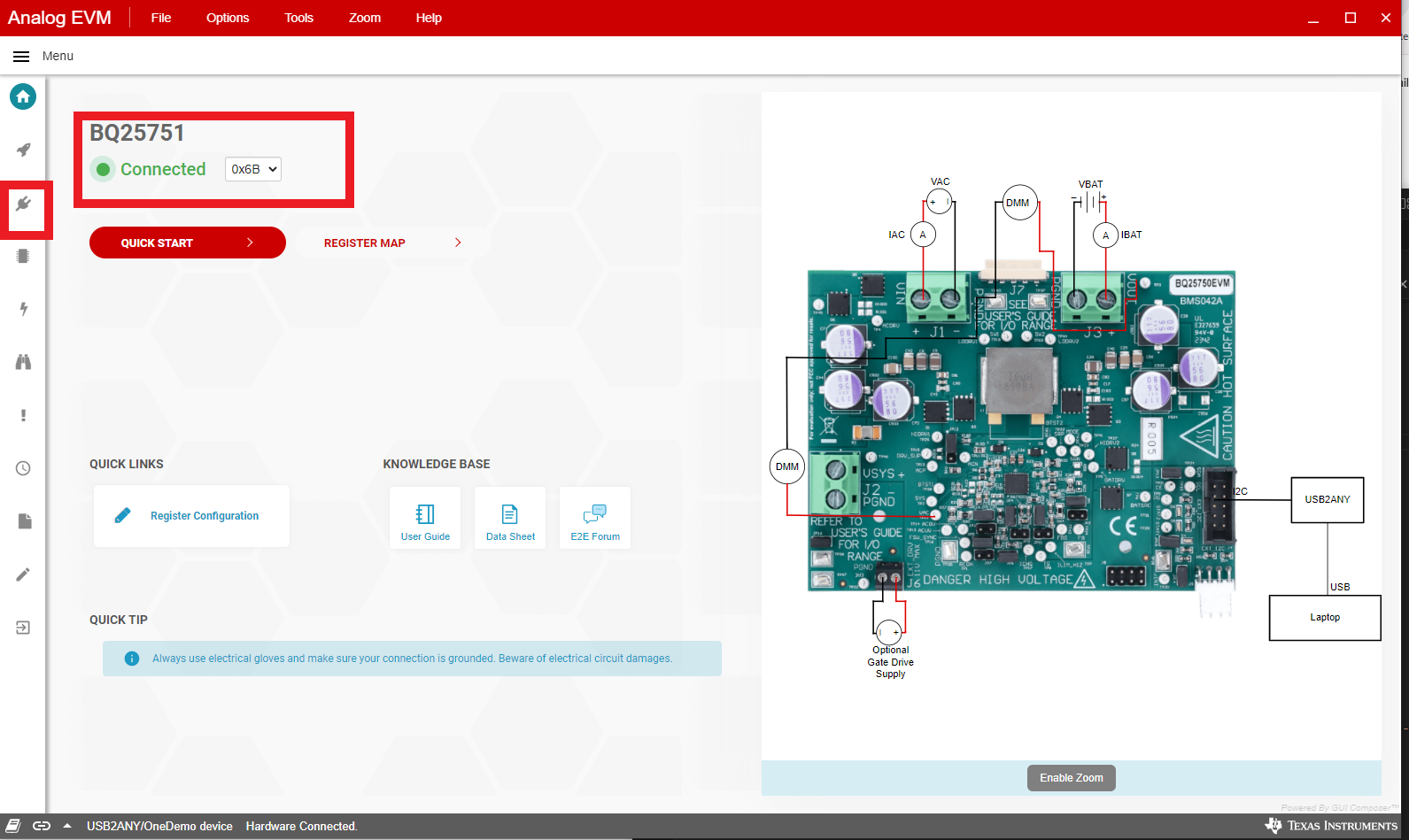

    3. 您應該會在左上方看到“Hardware Connected”。看到硬件已連接后，選擇左側面板上的插頭圖標。

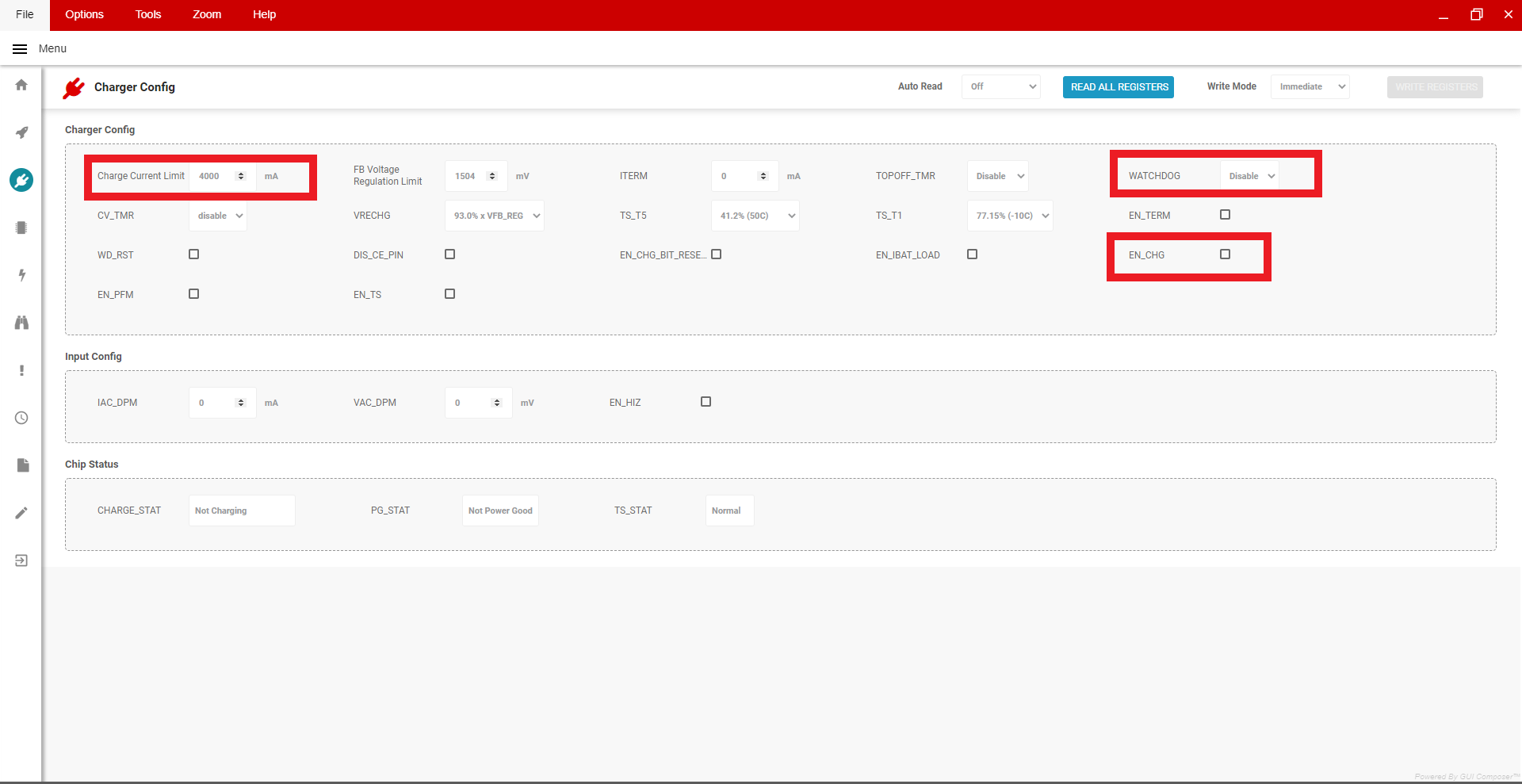

    4. 這是充電器配置窗口。點擊頂部的“Read All Registers”按鈕，然后將 WATCHDOG 和 EN_CHG 設置為禁用。將 ICHG_REG 設置為 4000mA。

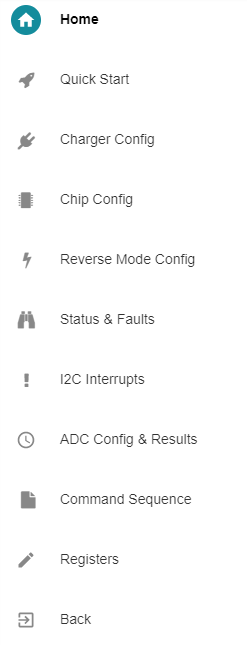

    5. 以下簡要說明了左側面板上其他圖標的含義。從這些圖標中進行選擇，配置電池充電器的其他操作。


11. 將 EN_CHG 設置為啟用并插入跳線 13。
12. 將電源 1 設置為 40V，測量：

    V(J1(VAC)) = 40V ± 0.5V

    I(J1(IAC)) = 1.6A ± 0.5A

    V(J3(VBAT)) = 23.5V ± 0.5V

    I(J3(IBAT)) = 2A ± 0.5A

13. 將電源 1 設置為 23V，測量：

    V(J1(VAC)) = 23V ± 0.5V

    I(J1(IAC)) = 2.1A ± 0.5A

    V(J3(VBAT)) = 23.5V ± 0.5V

    I(J3(IBAT)) = 2A ± 0.5A

14. 將電源 1 設置為 10V，測量：

    V(J1(VAC)) = 10V ± 0.5V

    I(J1(IAC)) = 5A ± 0.5A

    V(J3(VBAT)) = 23.5V ± 0.5V

    I(J3(IBAT)) = 2A ± 0.5A
