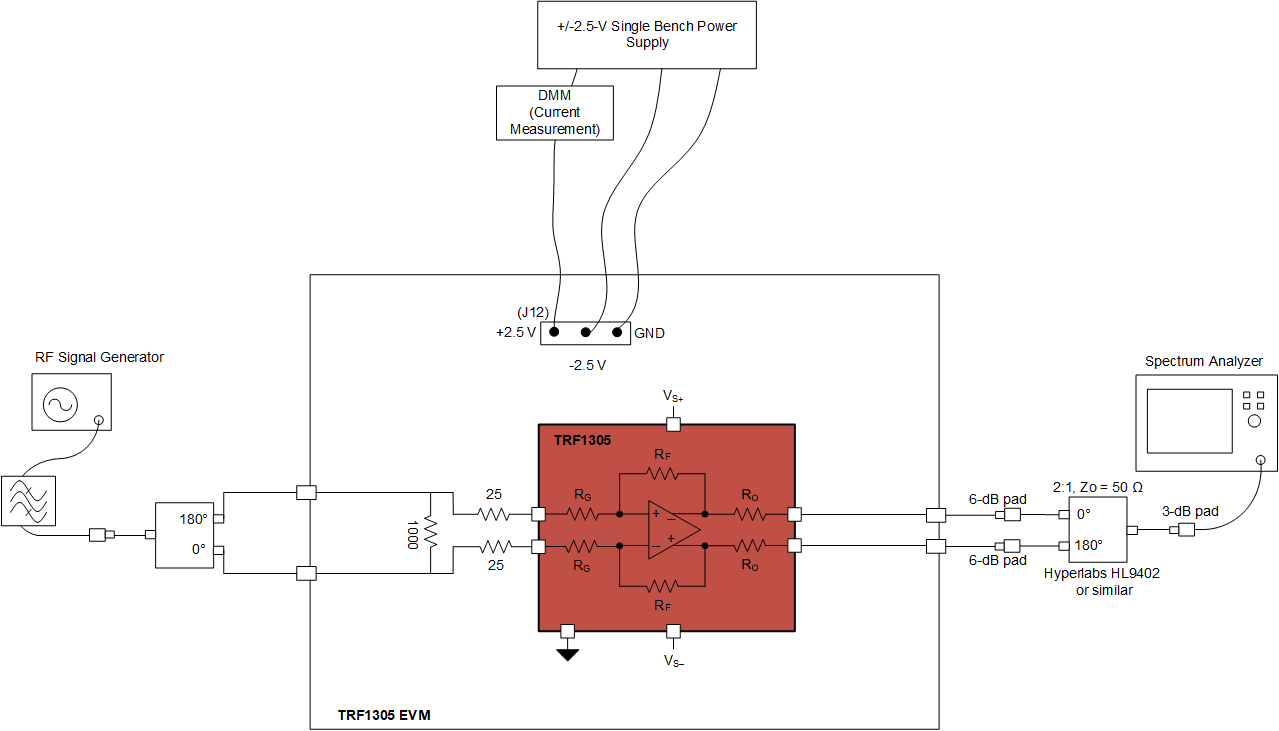

圖 2-1 增益和輸出 P1dB 的單音設置

本節提供 EVM 的一般使用信息。有關作為后續說明基準點的一般單音設置圖，請參閱圖 2-1（為清晰起見，省略了某些元件，如電源旁路電容器）：

1. 建議的加電序列：
   • 雙電源供電：
     1. 要以雙電源供電，請將正電源電壓施加到 VS+，將負電源電壓施加到 VS–，并將電源的接地基準施加到 GND (J12)。只要總電源電壓為 5V，正負電源電壓的任何組合都是可接受的，電源電壓就不需要是對稱的。當輸出共模電壓必須設置為特定值時，通常會使用此功能。為了獲得出色性能，電源電壓必須圍繞所需的輸出共模電壓對稱。
     2. 將直流輸出電源的電流限制設置為 250mA。
     3. 確保關閉電源，將電源電纜連接到 EVM 的 J12 連接器。
     4. 現在，打開 VS+ = 2.5V 和 VS- = -2.5V 的直流電源。從電源汲取的電源電流 (I_Q) 約為 180mA。
     5. 如果電源電流較低，請驗證器件是否通過 PD 引腳（J17、J9）禁用。
   • 單電源運行：
     1. 要使用單電源供電運行，請將跳線 VS– 連接到 GND (J11)，并將正電源電壓施加到 VS+ (J12)。輸入和輸出必須按照 TRF1305 數據表規格進行偏置才能正常運行。
2. 斷電選項：
   • 在 PD 引腳（J9、J17）上連接 +1.8V（邏輯 1）可將芯片斷電。將 PD 引腳接地可啟用芯片。
3. CM（輸出共模電壓）輸入：
   • TRF1305 器件具有一個可設置輸出共模電壓的輸出共?？刂埔_。當 VOCM 引腳懸空時，輸出引腳 OUTPx 和 OUTMx 的輸出共模電壓默認為 LDO 輸出電壓 VS– + 2.5V。
   • 如果指定了不同的輸出共模電壓，則可以使用 J23 跳線連接外部低阻抗電壓源。有關性能曲線，請參閱 TRF1305 數據表，這些曲線顯示了非 1/2 Vs 電壓的輸出共模電壓如何影響性能。
4. 單音測量設置建議：
   1. 使用外部無源平衡-非平衡變壓器將來自射頻信號發生器的單端信號轉換為差分信號，如圖 2-1 所示。差分信號饋送到輸入 SMA 連接器 J1、J2。
      測量單音失真時，請使用射頻帶通濾波器，如圖 2-1 所示。
   2. 要測試 EVM，使用的射頻信號發生器必須支持高達 10GHz 的信號頻率。
   3. 器件輸入在通帶內為 50?。
      為了盡可能減少阻抗不匹配導致的信號反射，TI 建議在電源和 J4 SMA 輸入之間使用約為 3dB 至 6dB 的衰減器墊。
   4. J5 和 J6 SMA 連接器處的 EVM 輸出為全差分（或 180° 異相）輸出。
      器件在直流和低頻下具有低輸出阻抗。
   5. 當連接到頻譜分析儀時，必須使用外部無源平衡-非平衡變壓器將 EVM 發出的差分信號轉換為單端信號，如圖 2-1 所示。
      建議在無源平衡-非平衡變壓器的三個端子上使用約為 3dB 至 6dB 的衰減器墊，以盡可能減少反射。
   6. 最后，TI 建議正確表征和補償射頻同軸電纜、衰減器墊和無源平衡-非平衡變壓器的插入損耗，以便準確測量器件的增益和功率等級。
