ZHCUCJ9 October 2024 BQ25188
2.3.2 充電模式
按以下方式連接設備：
- 電源 (PS#1)：5V 時 BQ25188 的 VIN
- 電源 (PS#2)：3.7V 時 BQ25188 的 VBAT
- 示波器通道 (SC#1)：VIN
- 示波器通道 (SC#2)：VSYS
- 示波器通道 (SC#3)：VBAT
打開電源 PS#2，然后打開電源 PS#1。VSYS 會升高到 4.5V 電平。只要 TS 保持在默認配置并且沒有其他故障，器件就會開始充電。
圖 2-1 BQ25188 EVM 連接若要調整充電電流或更改其他參數，請將 USB2ANY 連接到 EVM，然后啟動 TI Charger GUI。
注： 如果電源（VIN 和 VBAT）關斷，則用戶需要重新啟動 TI Charger GUI，以使正確的 I2C 事務反映在 TI Charger GUI 中。

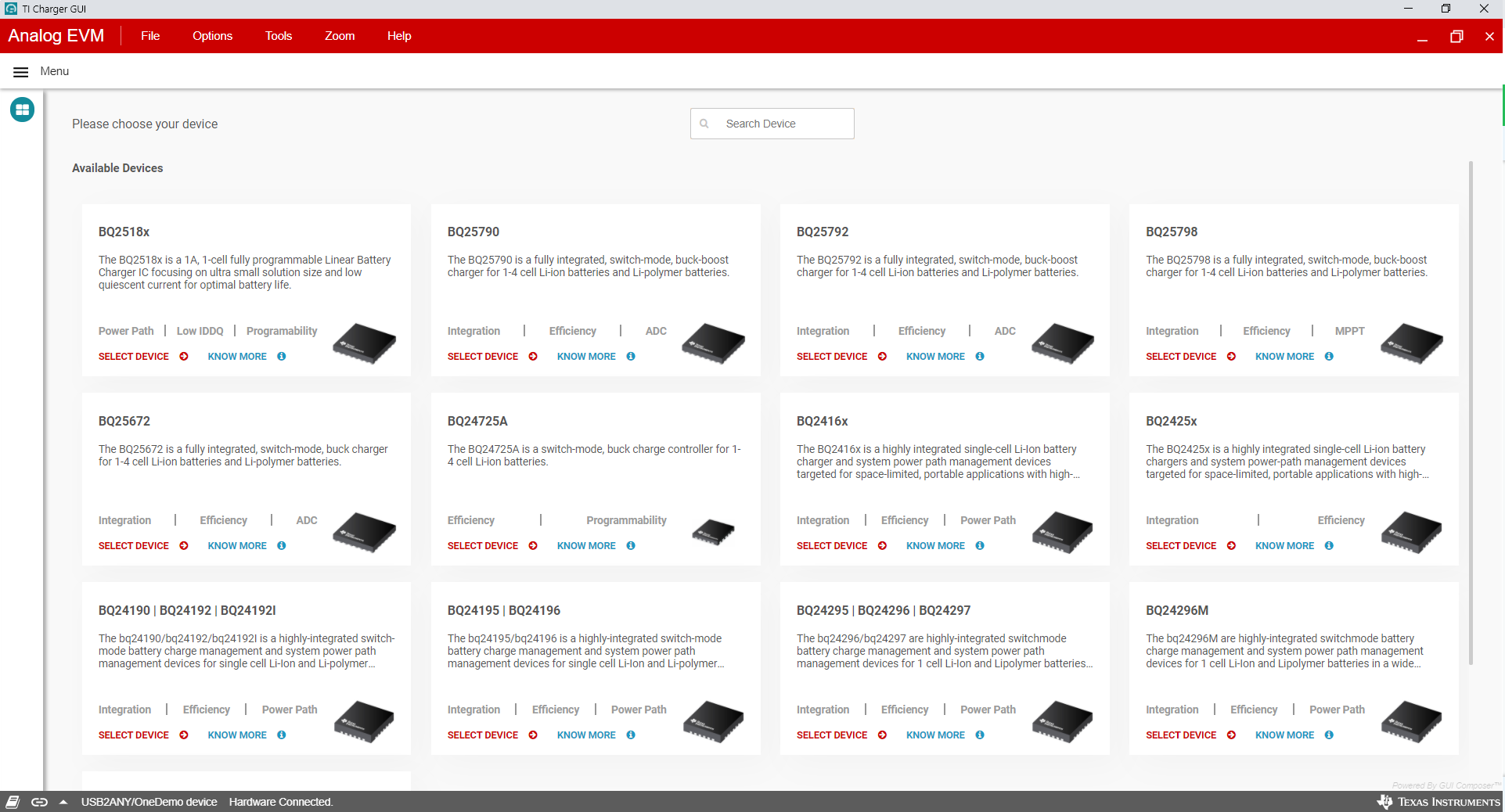

圖 2-2 TI Charger GUI 器件選擇從充電器選項中選擇 BQ2518X。點擊 Quick Start 或 Register Map。

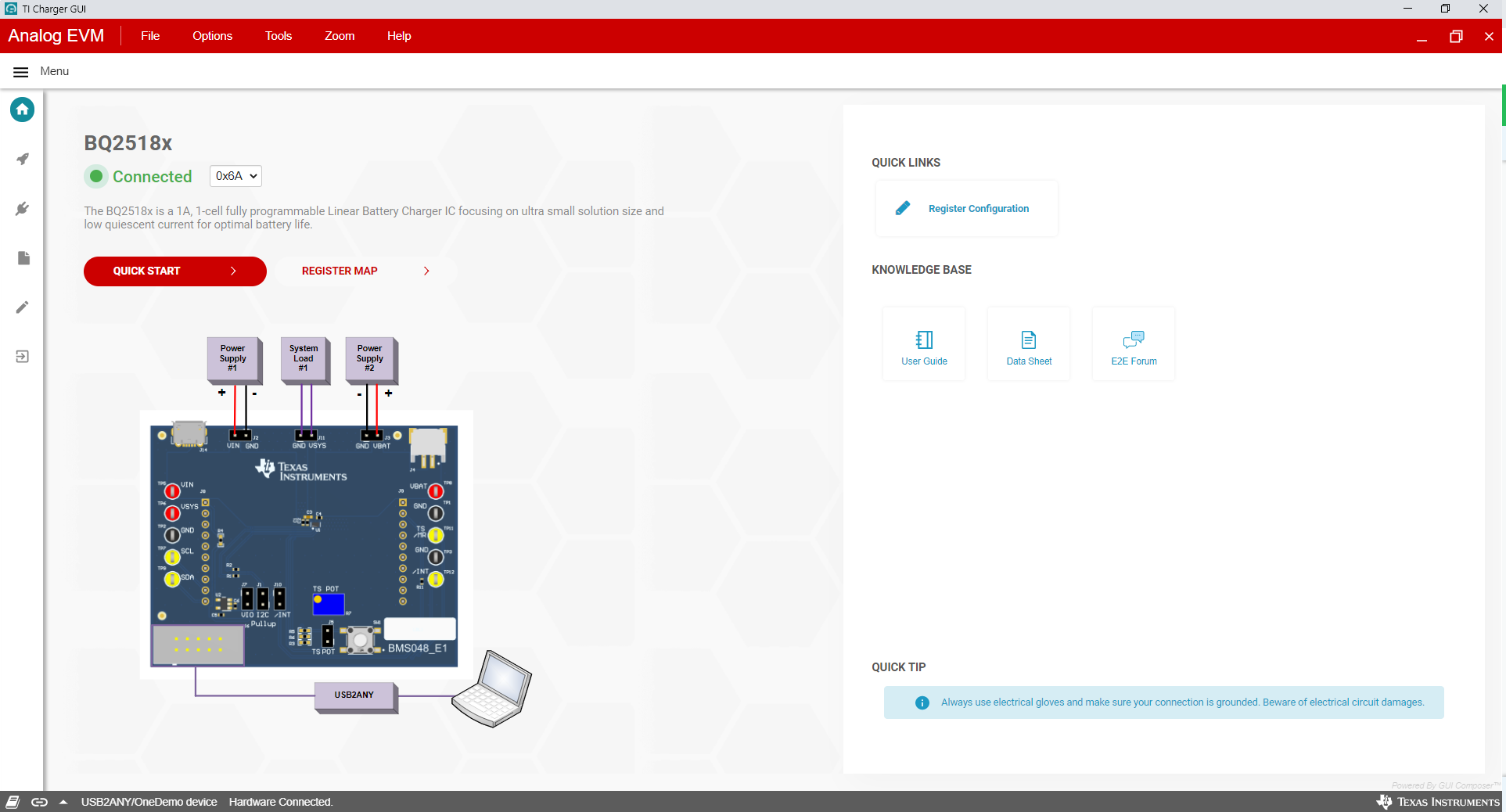

圖 2-3 BQ25188EVM 已連接“Quick Start”（快速啟動）如圖 2-4 所示。

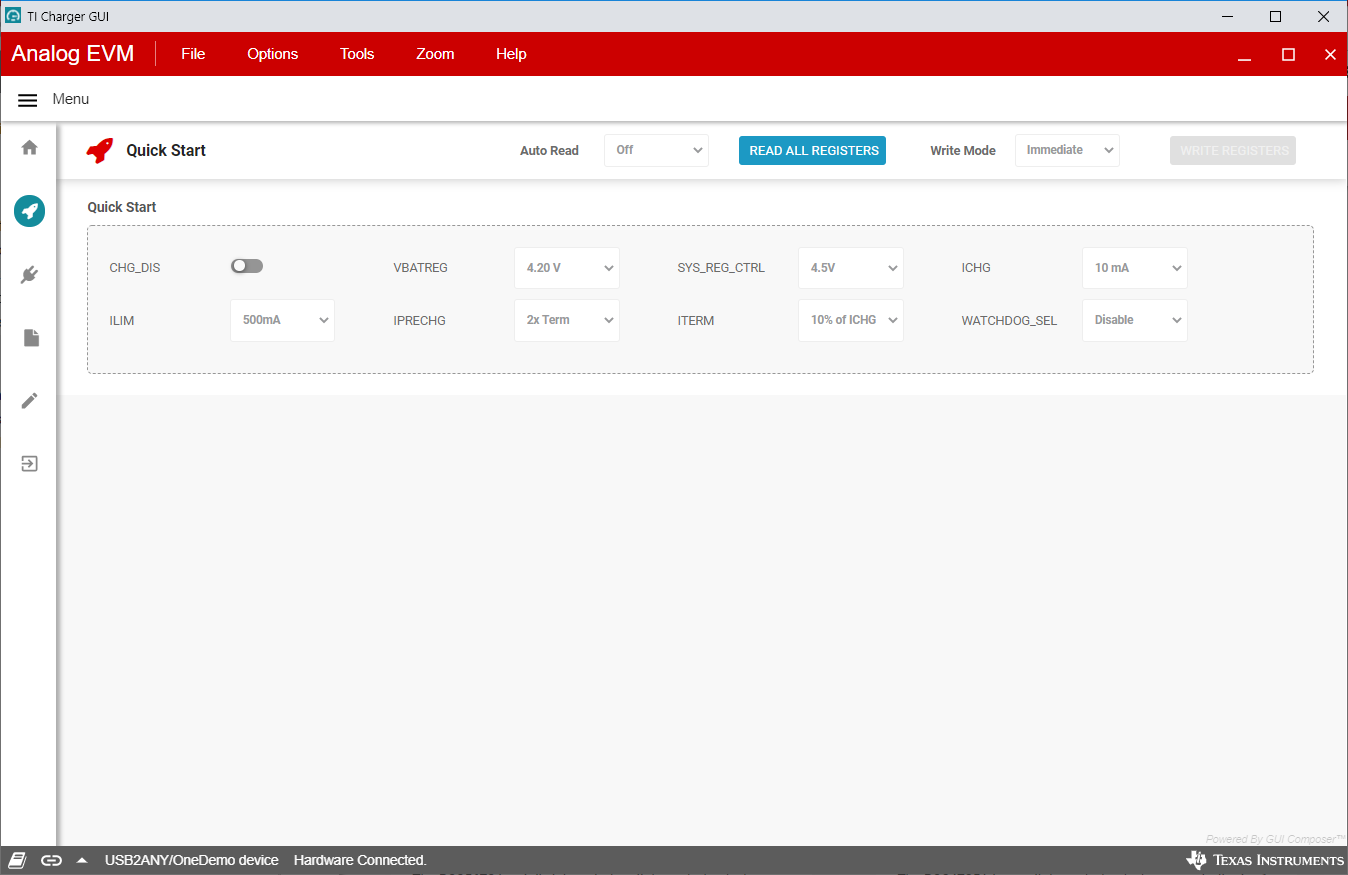

圖 2-4 快速入門“Register Map”（寄存器映射）如圖 2-5 所示。

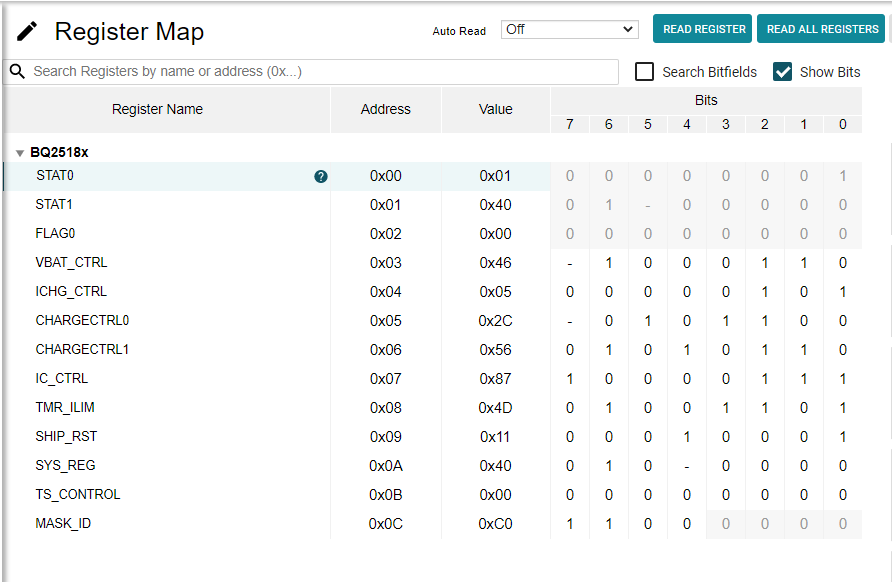

圖 2-5 寄存器映射
