2.1 快速入門指南
MCF8329RRYEVM 需要一個建議工作電壓范圍為 4.5V 至 60V 的電源。若要設置 EVM 并為其供電，請按照以下順序操作：
- 將電機相位連接到連接器 J11 上的 A、B 和 C。
- 請勿打開電源。將電機電源連接到連接器 J10 上的 PVDD 和 GND。
- 選擇 J6 為 5V_USB 和 J8 為 3V3COM 以便通過 USB 電源為 MSP430 供電。
- 將 Micro-USB 線纜連接到計算機中。
- 將電位計按順時針旋轉，使電機上電后速度為零。
- 將開關 S2 切換至頂部以將 DRVOFF 設置為打開，將 S3 切換至底部以將 DIR 設置為 ABC，并將 S4 切換至底部以將器件設置為喚醒狀態。
- 將開關 S1 切換至向下位置，以將 EVM 設置為支持 MCF8329A-Q1。
- 將 J13 上的跳線設置為 POT 位置，以將電位器 R47 的模擬電壓施加到 SPEED/WAKE 引腳。
- 打開電機電源。
- 使用電位器 R47 來控制電機的速度，使用開關來禁用電機驅動器、改變方向或對電機施加制動?；蛘?，使用 GUI 來監控電機的實時速度，將 MCF8329 置于低功耗睡眠模式，并讀取 LED 的狀態，如節 3所示。
注： 如果使用 MCF8329B-Q1，則將 S1 設置到向上位置，以將 EVM 設置為支持 MCF8329B-Q1。

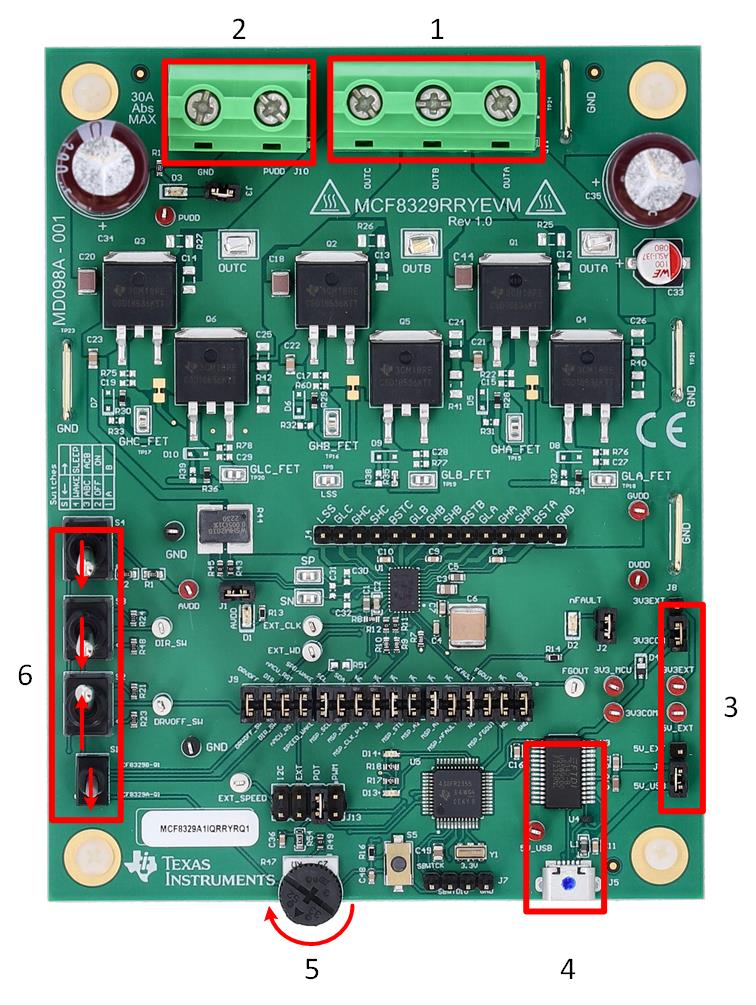

圖 2-1 快速入門指南參考
