ZHCUCC2A September 2024 – January 2025 TMAG5133 , TMAG5233
2 硬件
該 EVM 是一個易于使用的平臺，用于評估 TMAG5x33 的主要特性和性能。該 EVM 提供連接到器件輸出的 LED，以便輕松評估開關，并提供與電源匹配的跳線，以測量器件電流或提供外部電源。用戶還可以通過電路板右側的測試點或電路板底部的接頭引腳監控輸出。所有這些特性都允許 EVM 作為獨立電路板運行，而無需 MCU 來處理數字輸出。

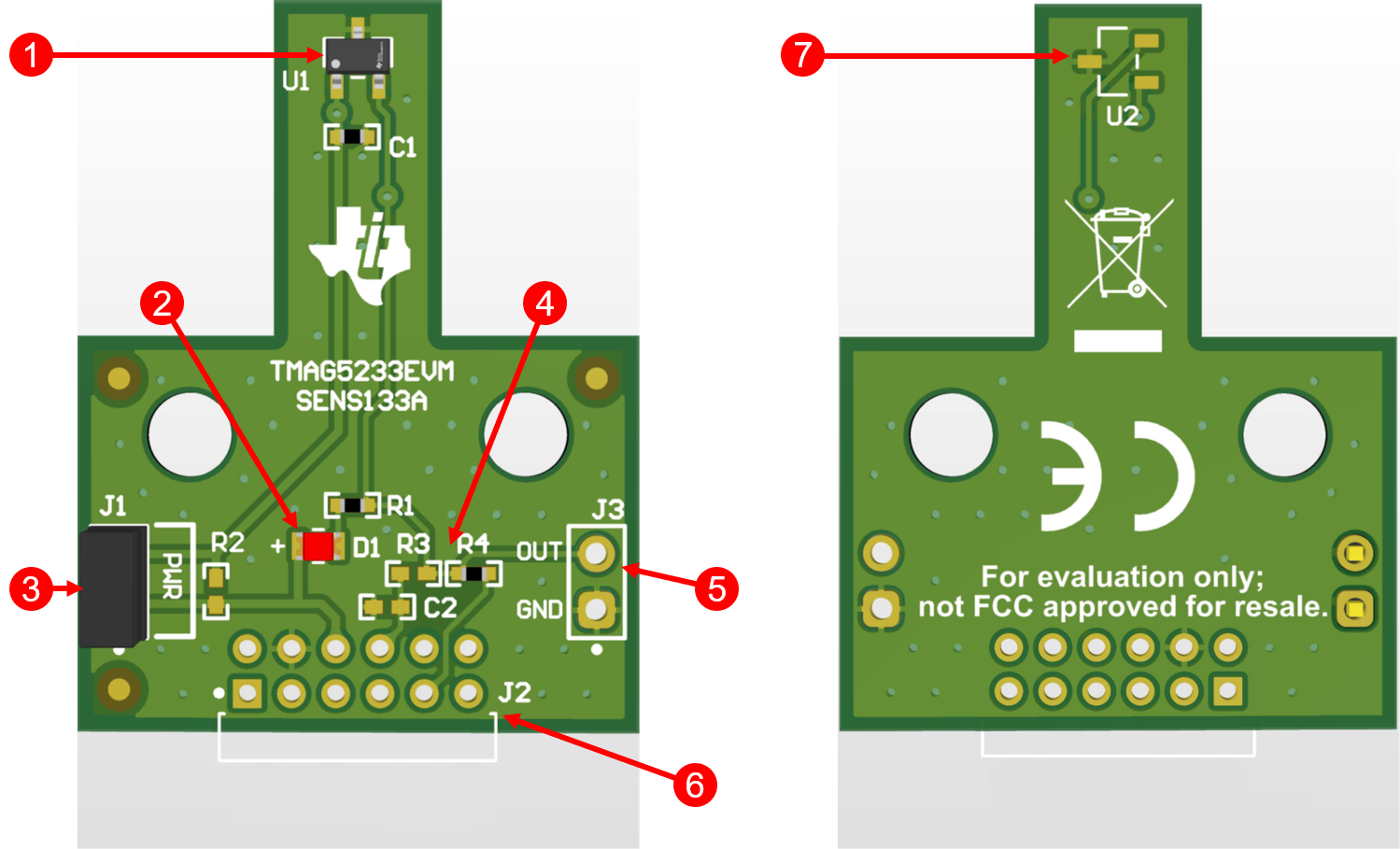

圖 2-1 帶標注的 TMAG5233EVM.

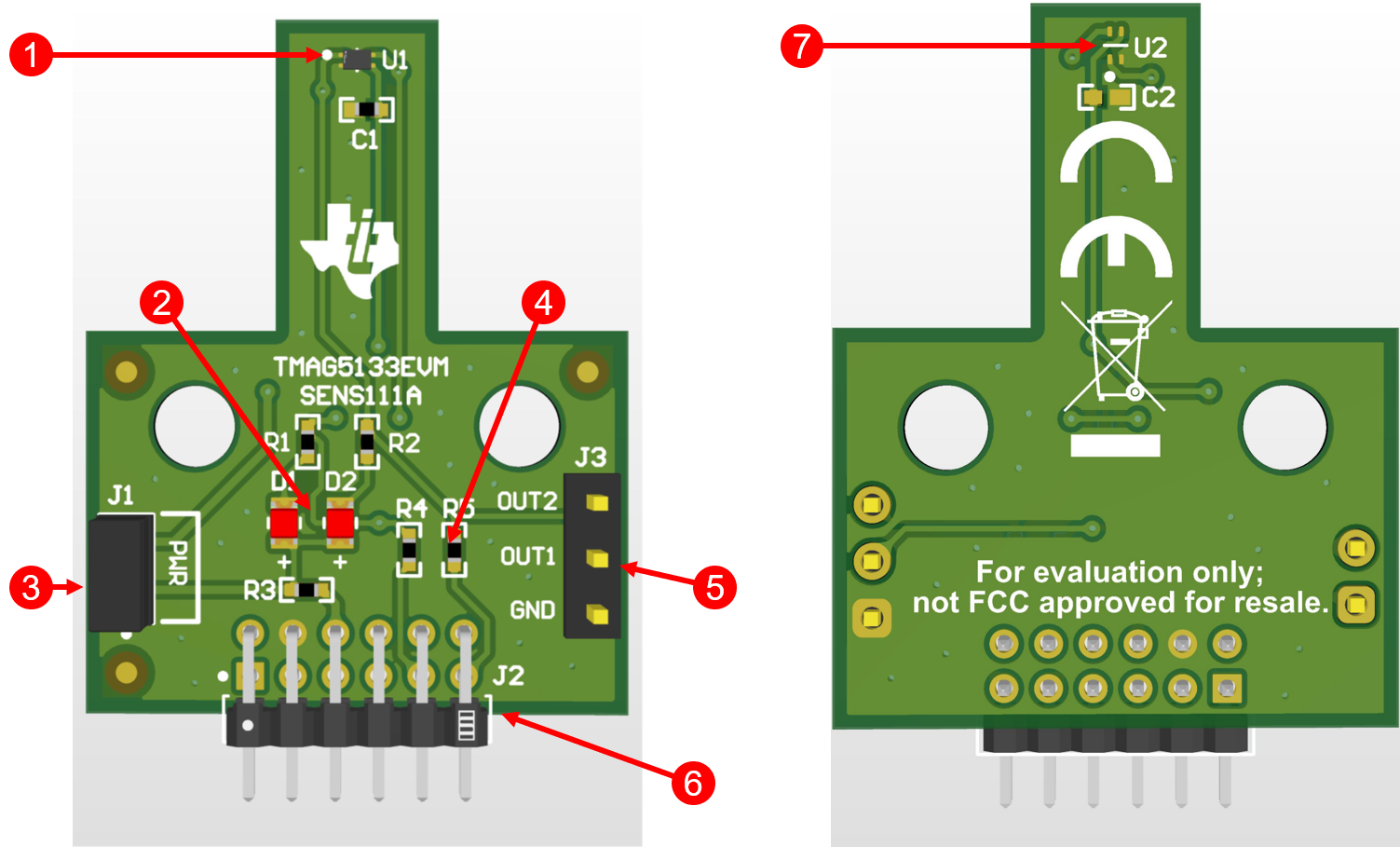

圖 2-2 帶標注的 TMAG5133EVM. 表 2-1 TMAG5x33EVM 電路板說明
| 標注編號 | 說明 |
|---|---|
|
1 |
TMAG5x33 |
|
2 |
LED 連接到 TMAG5x33 OUT 引腳 |
|
3 |
用于測量電流或提供外部電源的電源接頭 |
|
4 |
用于連接/斷開 J2 的電阻 |
|
5 |
OUT 引腳和 GND 的連接點 |
|
6 |
SCB 連接器 |
|
7 |
TMAG5x33 的替代放置方式（旋轉 90°） |
或者，底部接頭與 TI-SCB 兼容，后者可以為 EVM 供電并使用 GPIO 引腳讀取數字輸出。圖 2-3 展示了如何將 EVM 連接到 SCB。

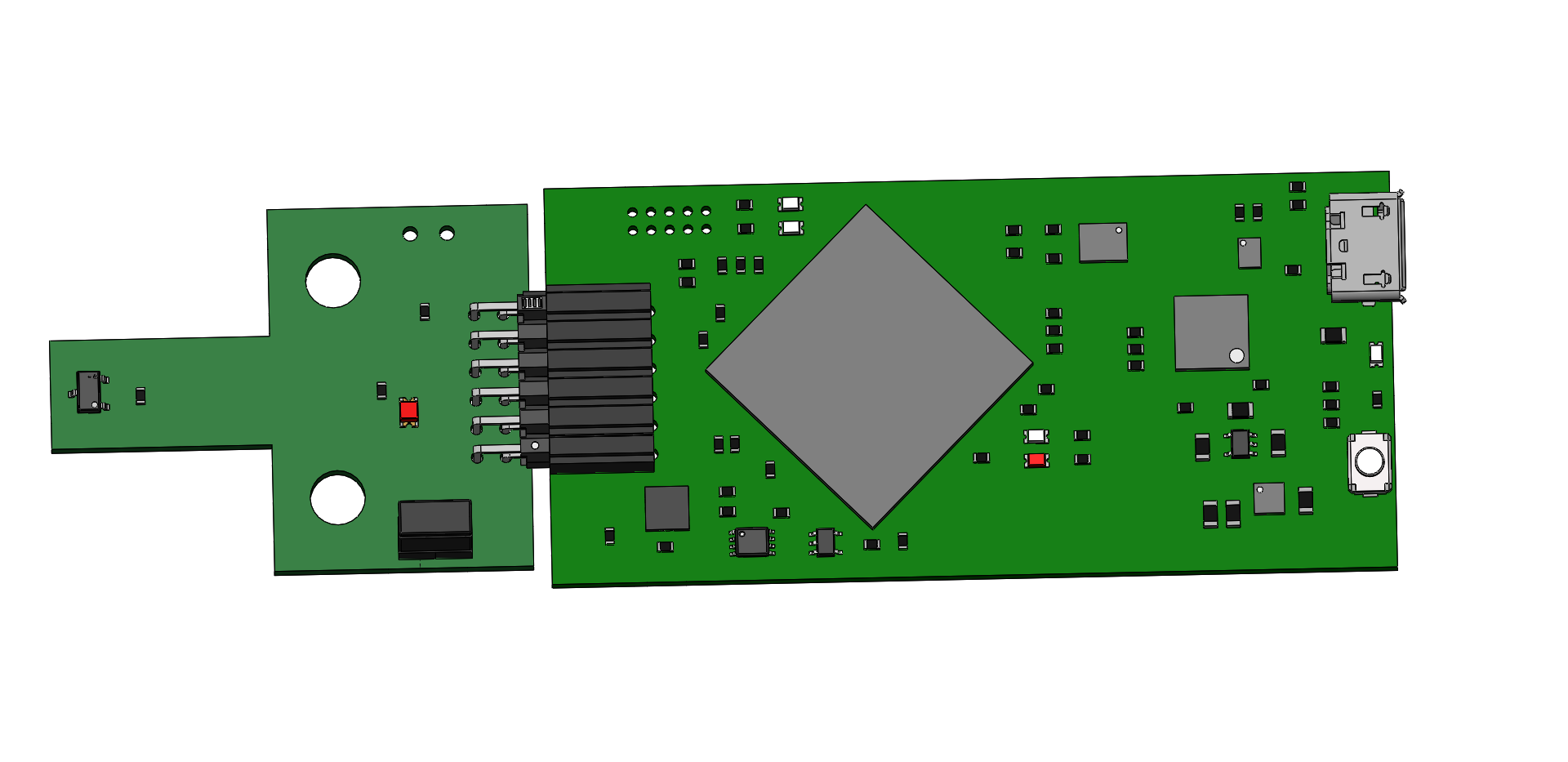

圖 2-3 EVM 連接到 SCB此 EVM 旨在對該器件的基本功能進行評估，此布局并不用作目標電路的模型，也不是為電磁兼容性 (EMC) 測試進行布局的 EVM。
