ZHCUC42 June 2024 TPS544C27
4 性能數據和典型特性曲線

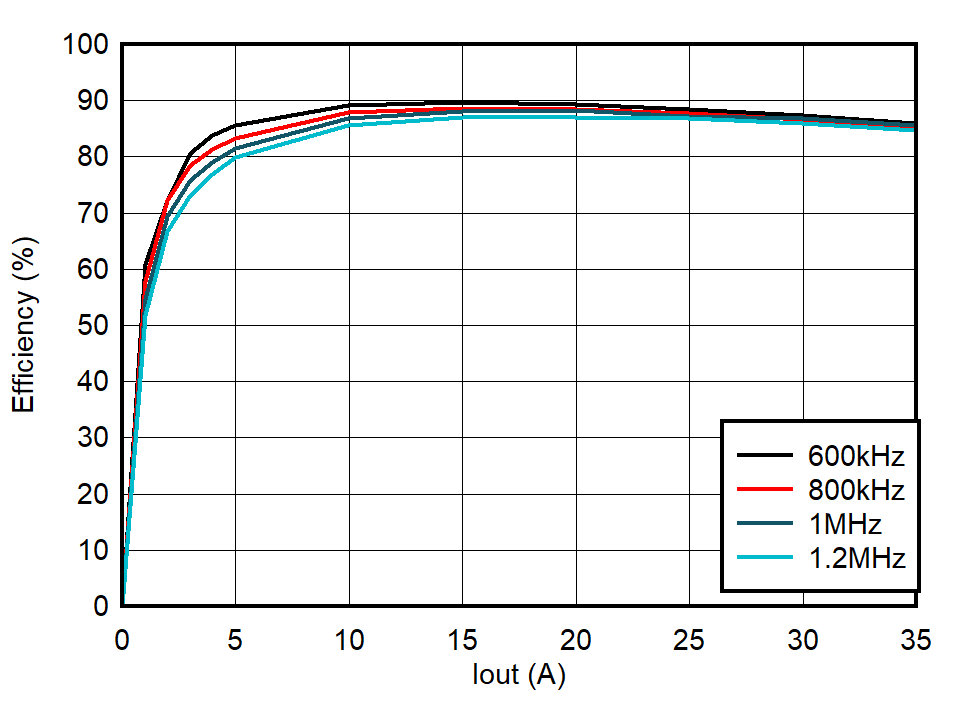

圖 4-1 效率，F(xiàn)CCM，內部 LDO

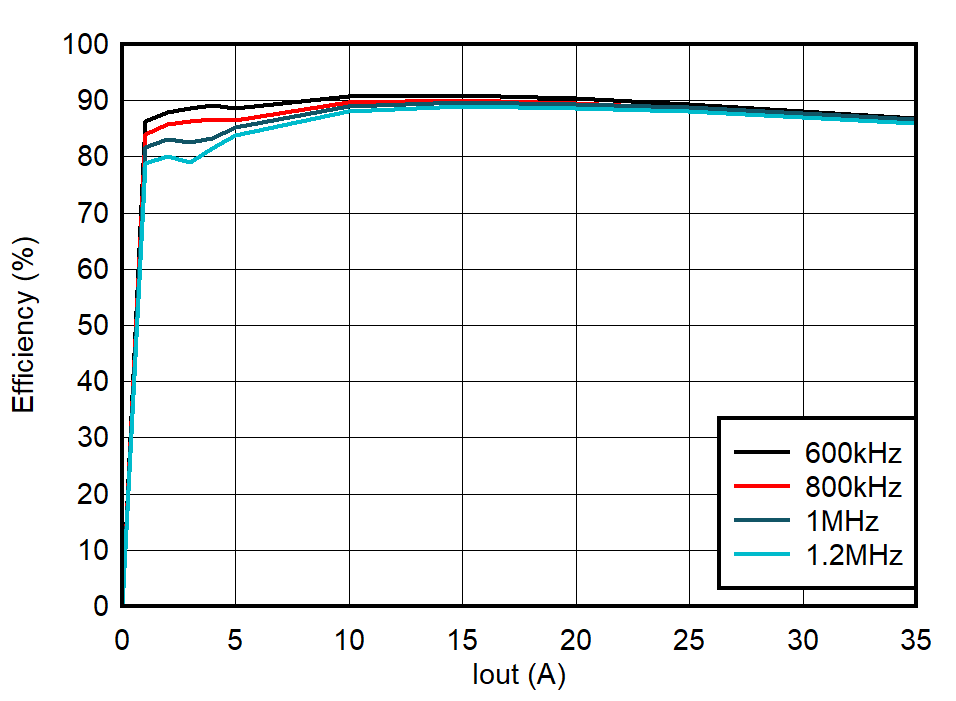

圖 4-3 效率，F(xiàn)CCM，外部 5V 輔助電源

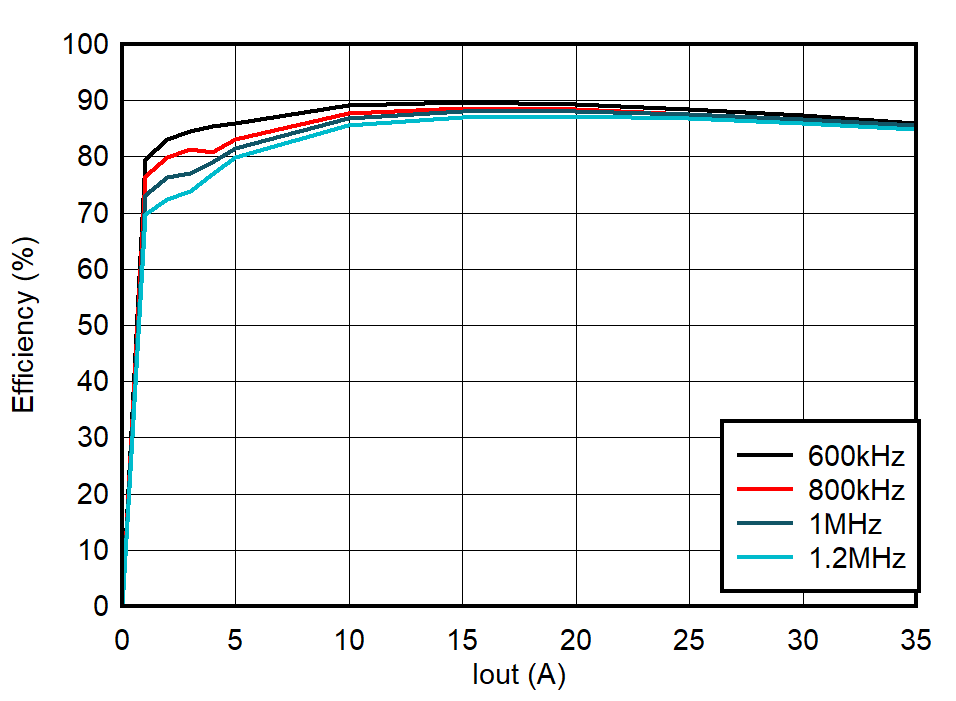

圖 4-5 效率，DCM，內部 LDO
圖 4-7 效率，DCM，外部 5V 輔助電源

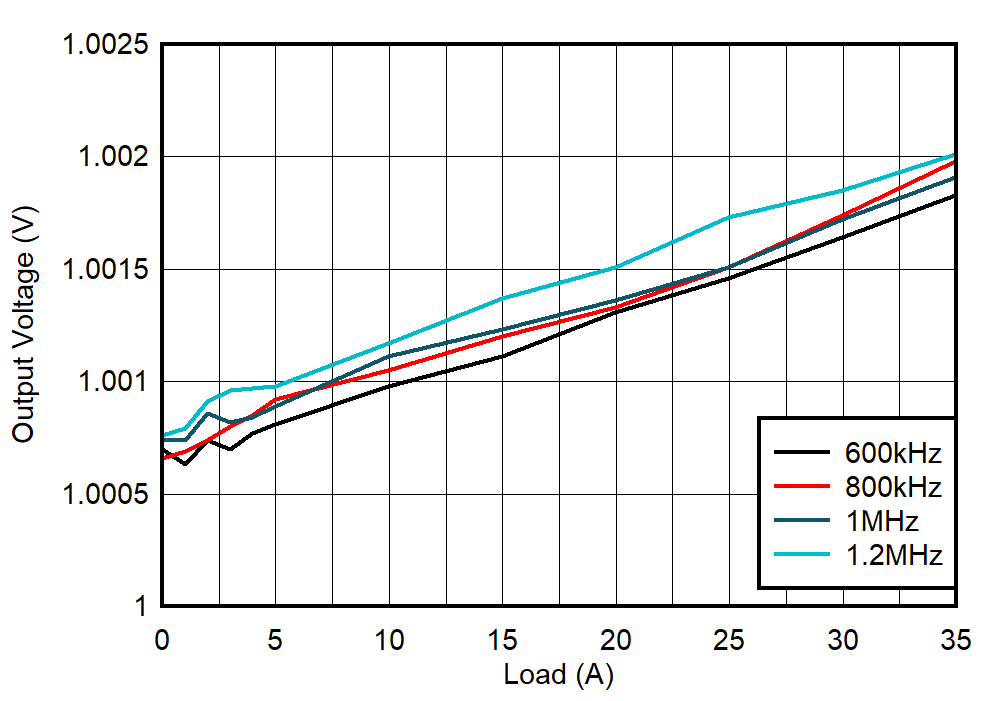

圖 4-9 負載調節，F(xiàn)CCM，內部 LDO

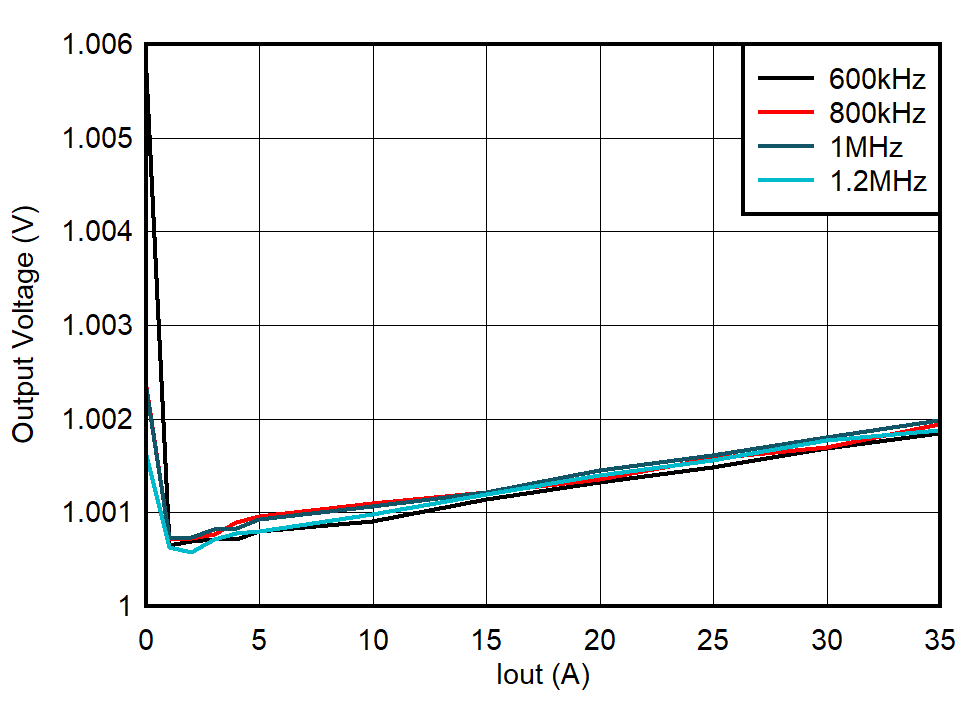

圖 4-11 負載調節，DCM，內部 VCC LDO

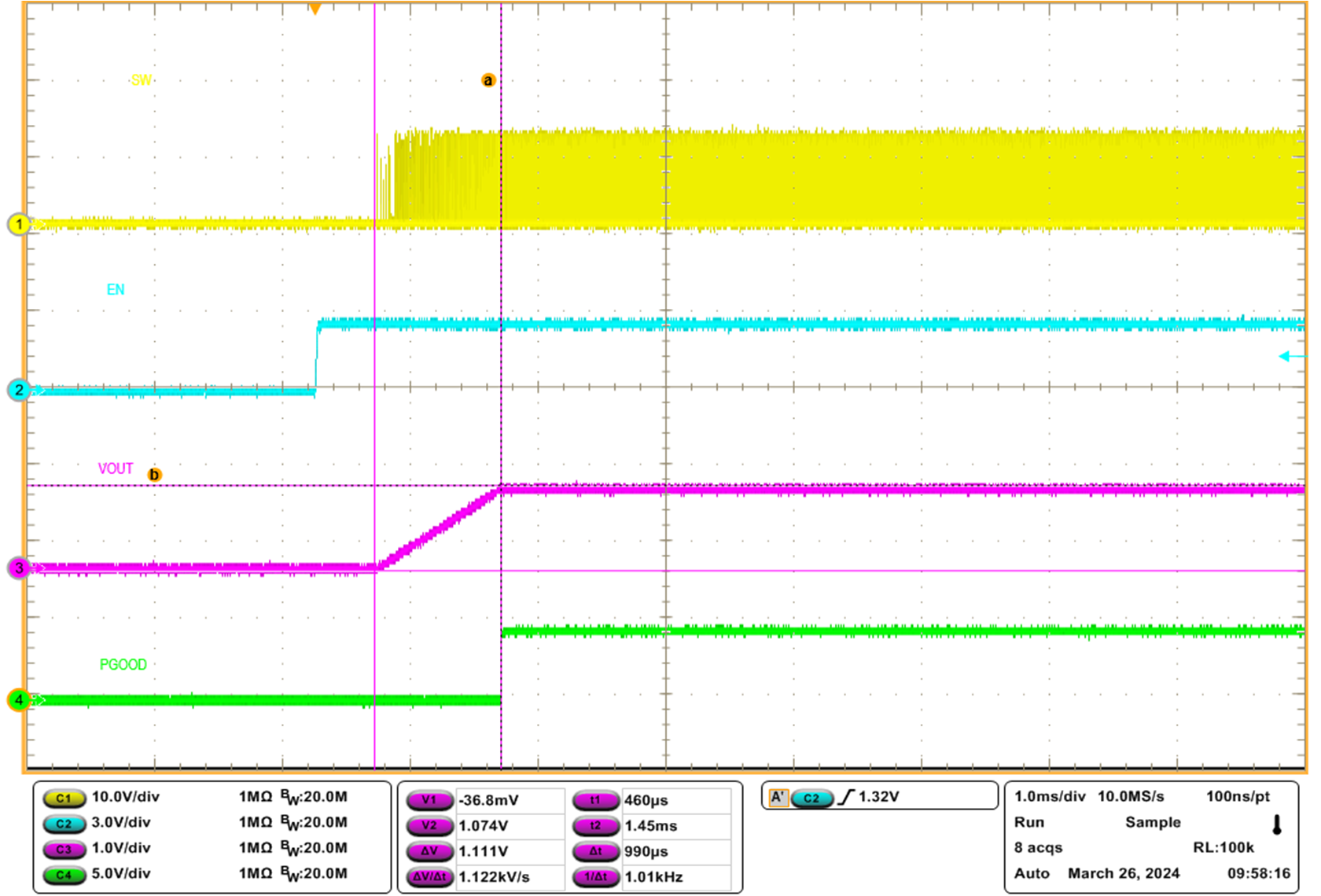

圖 4-13 ENABLE 啟動，800kHz，20A 負載

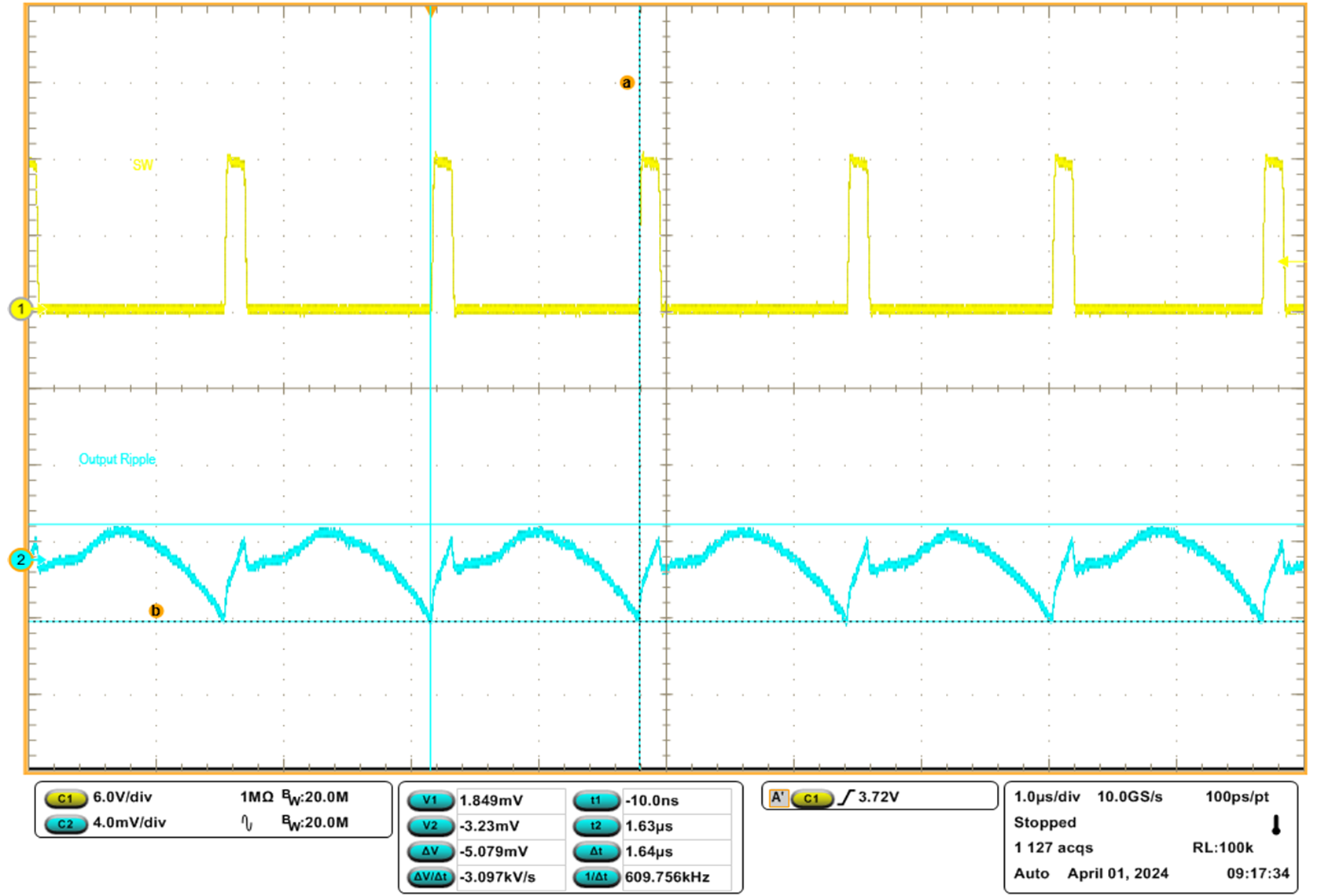

圖 4-15 輸出電壓紋波，600kHz FCCM，35A 負載

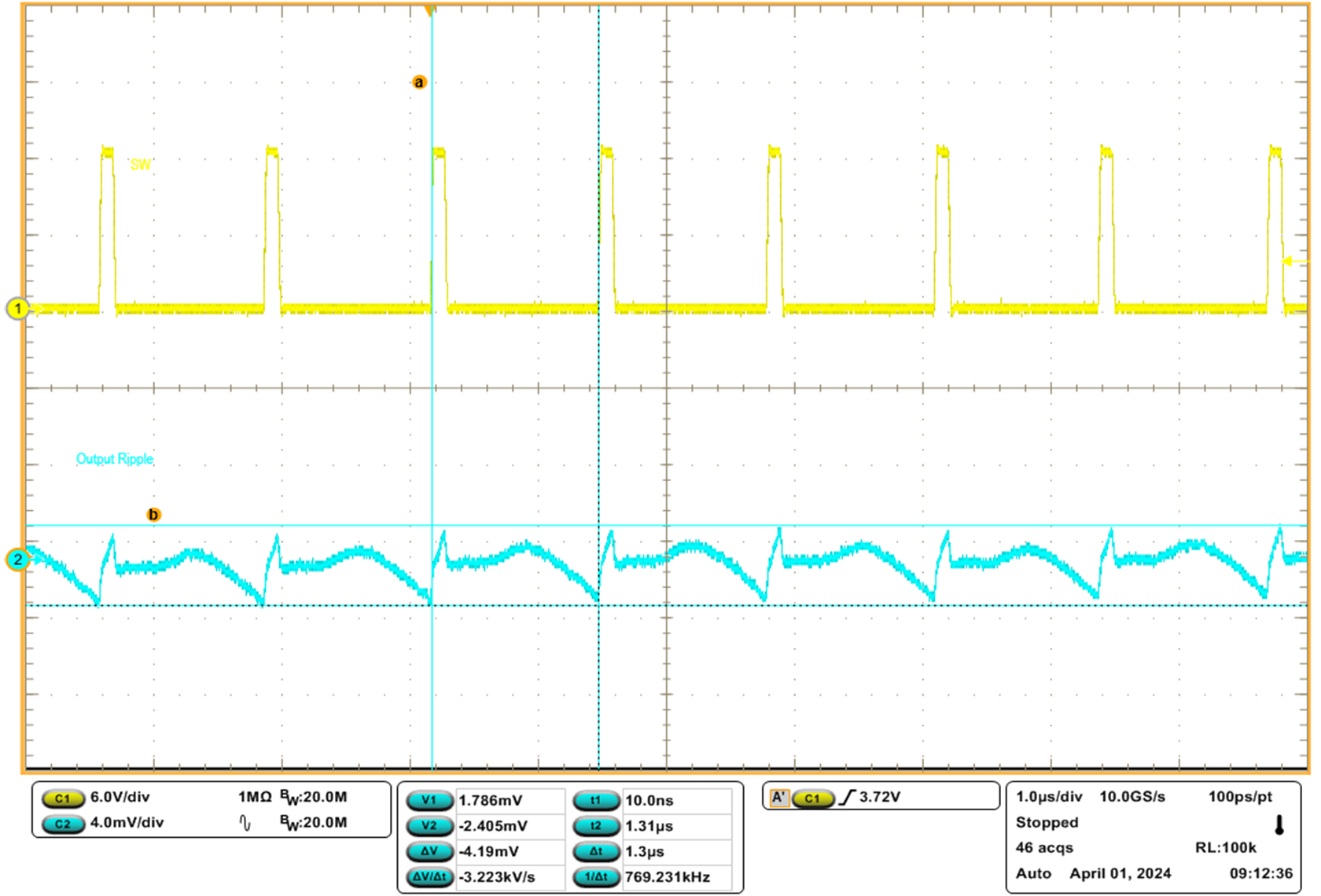

圖 4-17 輸出電壓紋波，F(xiàn)CCM，800kHz，0.5A 負載

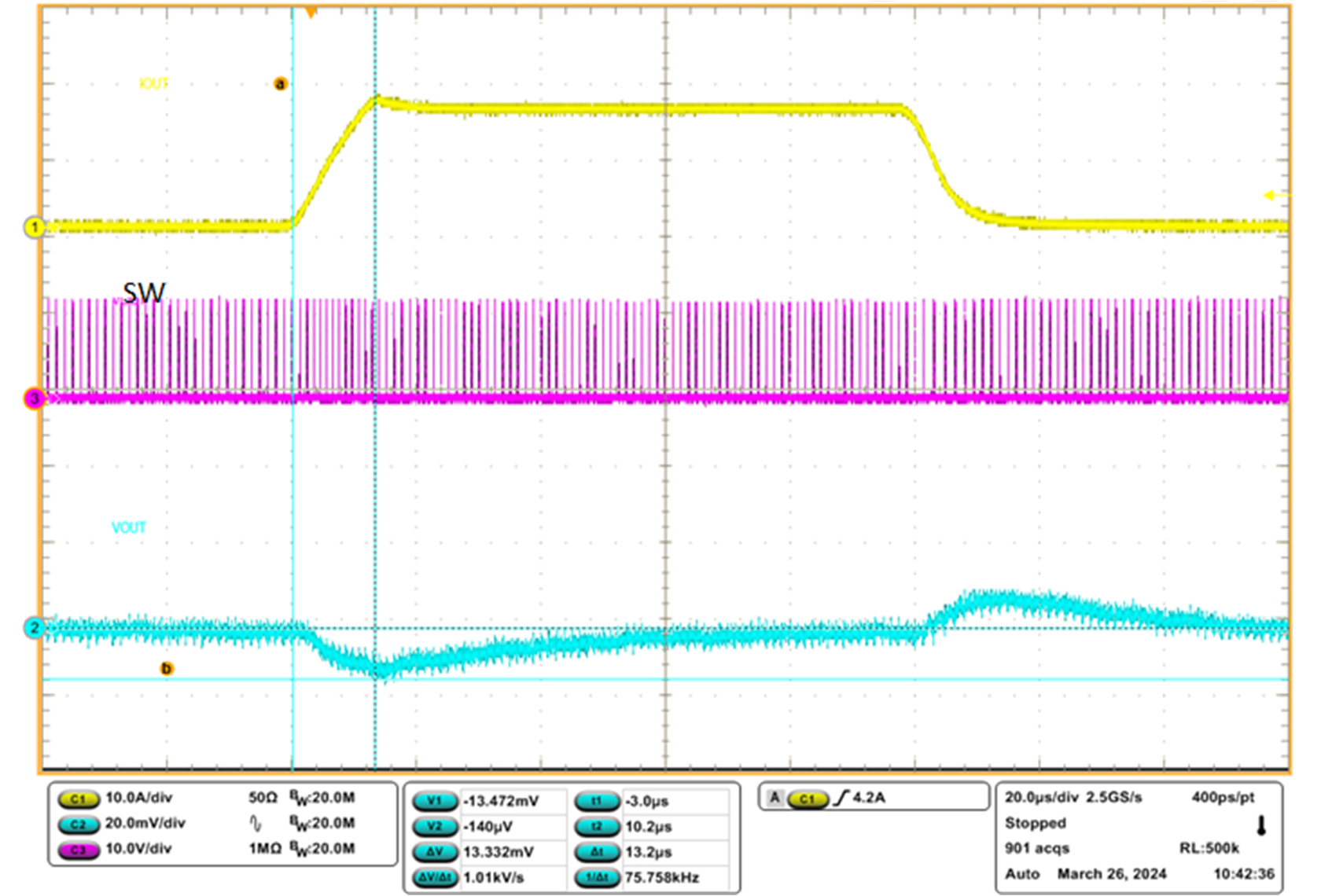

圖 4-19 負載瞬態響應，F(xiàn)CCM，0A 至 15A 負載階躍，1A/μs

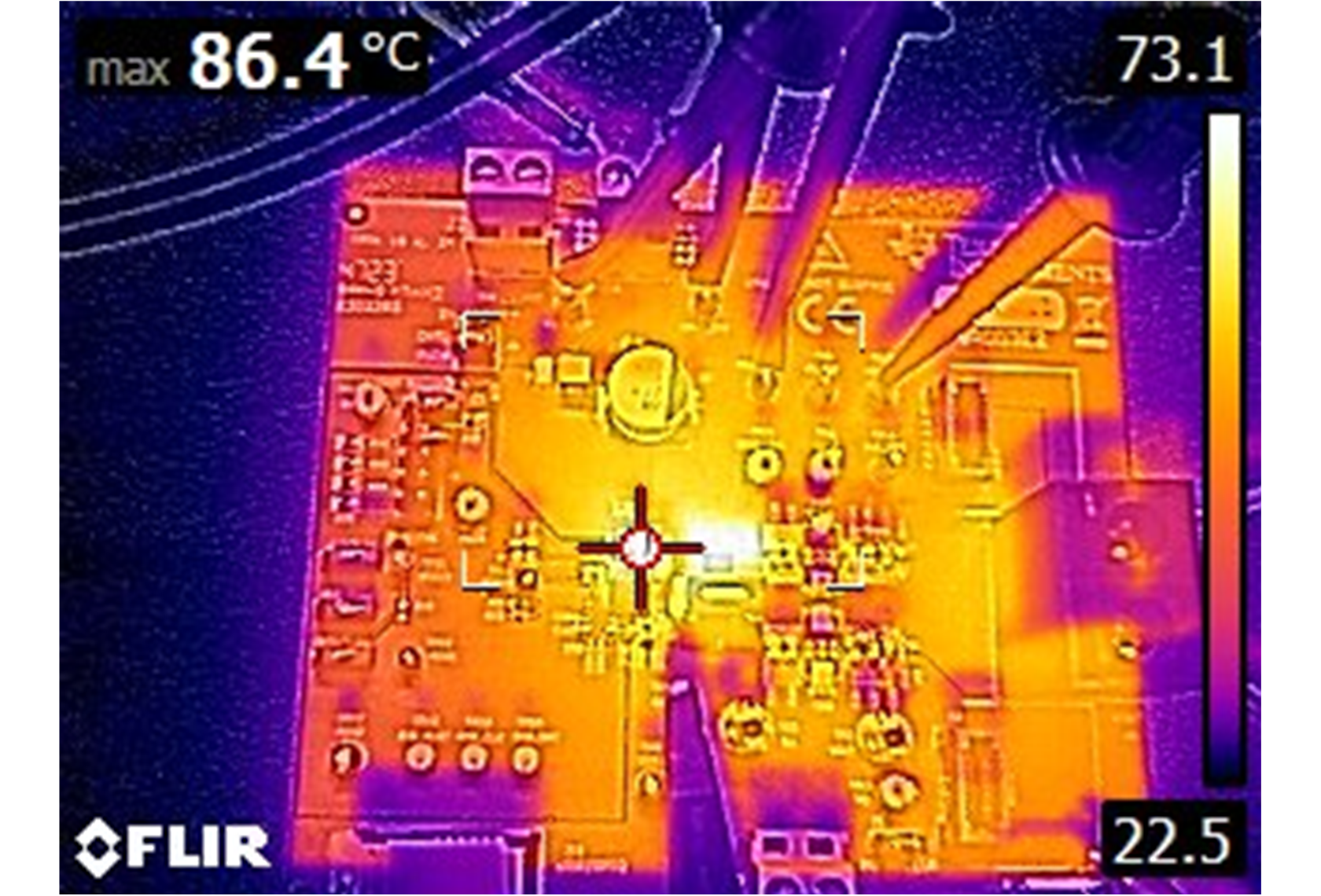

圖 4-21 熱特性，600kHz FCCM，內部 LDO，35A 負載，無氣流，浸泡 10 分鐘

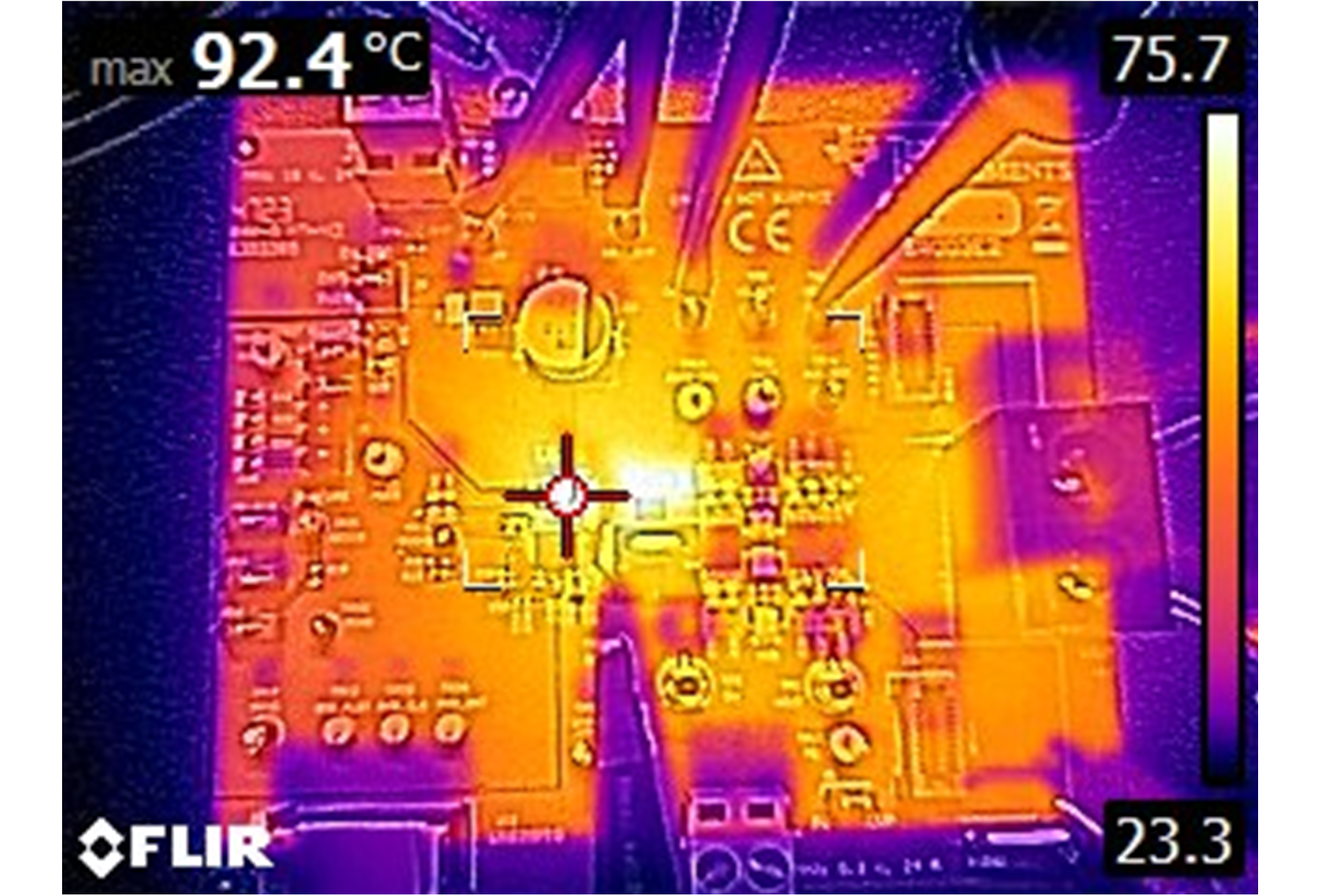

圖 4-23 熱特性，800kHz FCCM，內部 LDO，35A 負載，無氣流，浸泡 10 分鐘

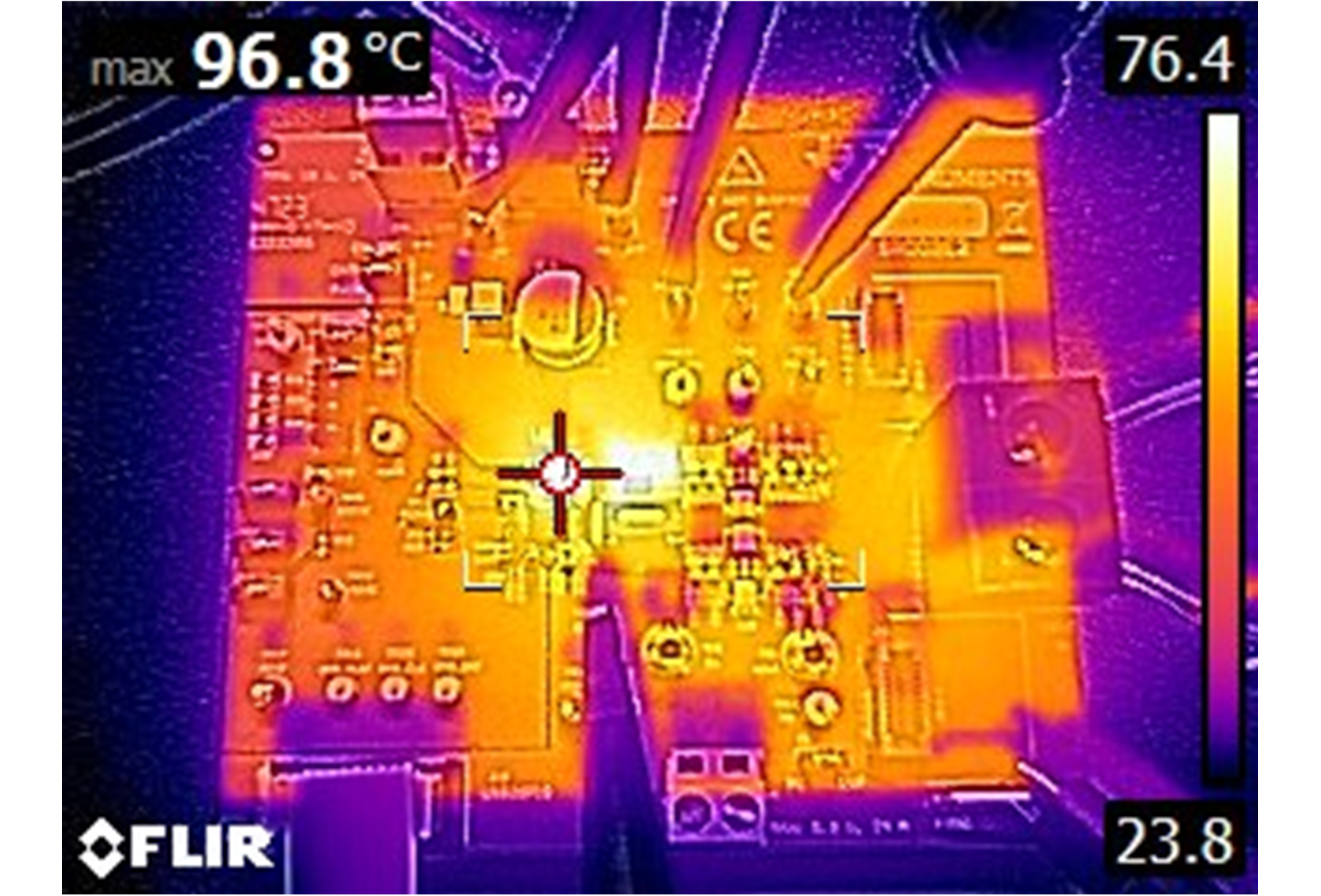

圖 4-25 熱特性，1MHz FCCM，內部 LDO，35A 負載，無氣流，浸泡 10 分鐘
圖 4-27 熱特性，1.2MHz，F(xiàn)CCM，內部 LDO，35A 負載，無氣流，浸泡 10 分鐘

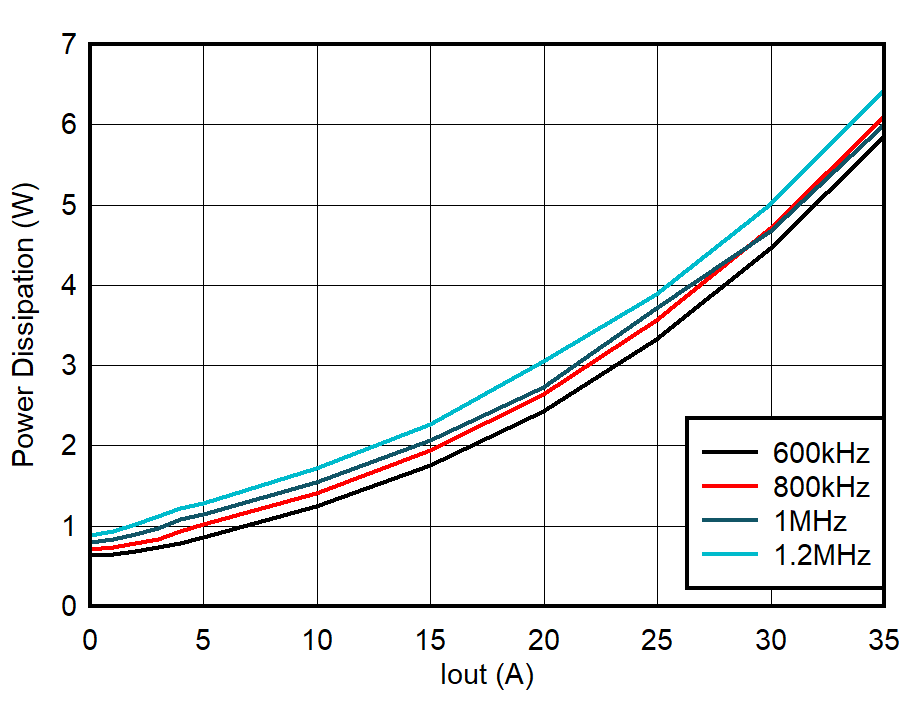

圖 4-2 功率耗散，F(xiàn)CCM，內部 LDO
圖 4-4 功率耗散，F(xiàn)CCM，外部 5V 輔助電源

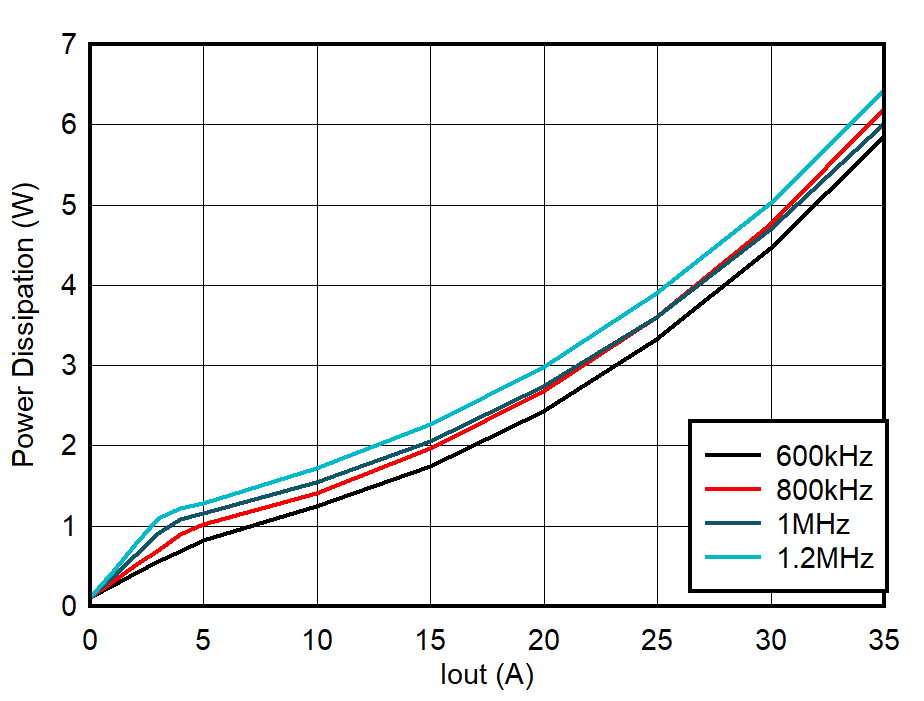

圖 4-6 功率耗散，DCM，內部 LDO

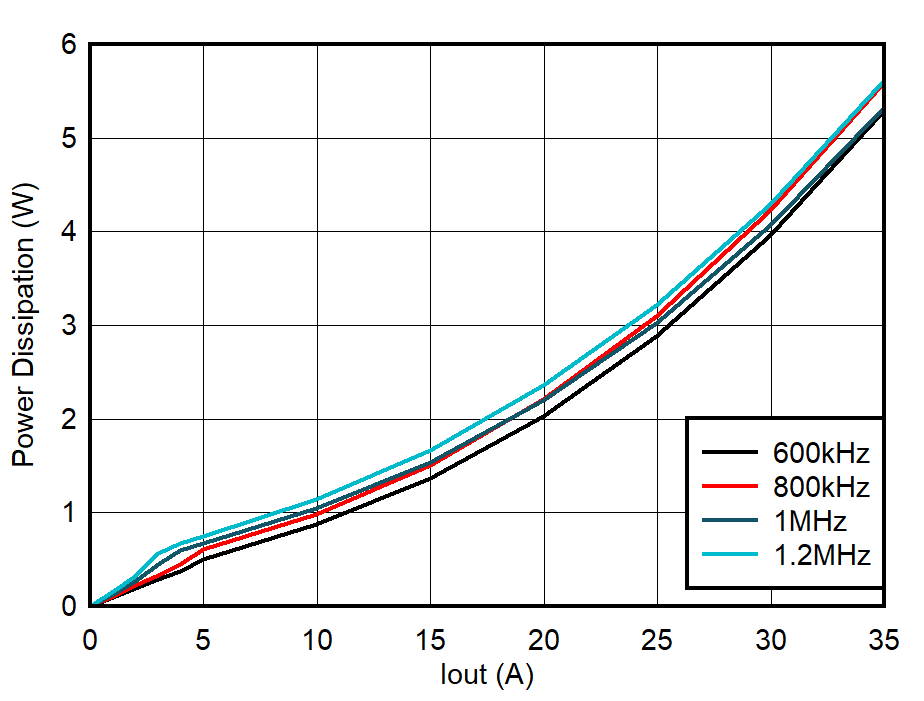

圖 4-8 功率耗散，DCM，外部 5V 輔助電源

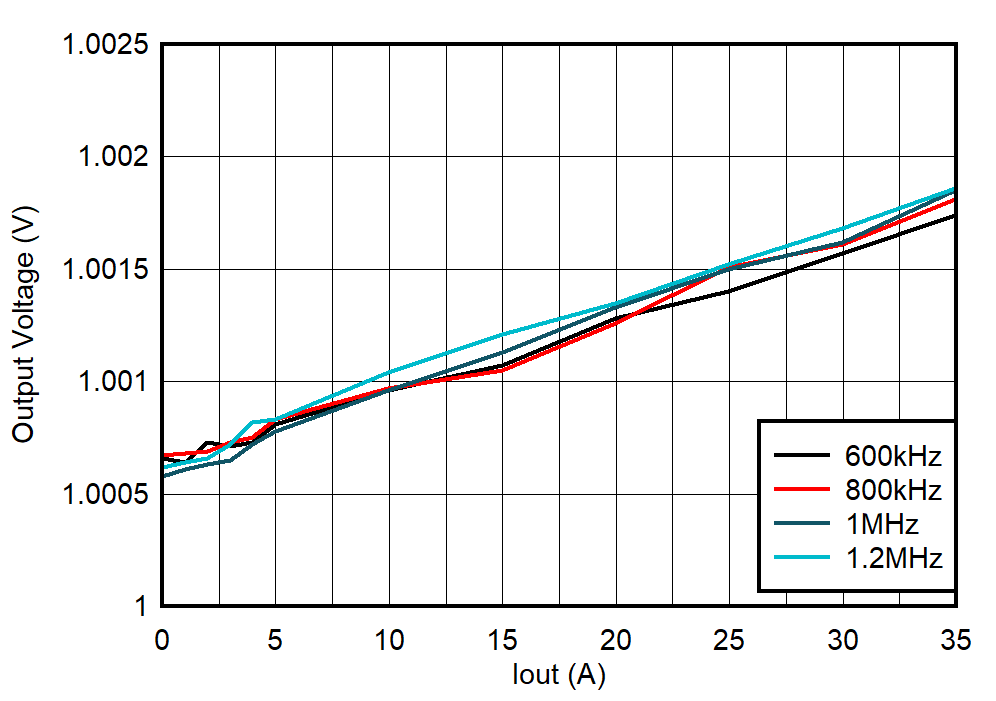

圖 4-10 負載調節，F(xiàn)CCM，外部 5V 輔助電源

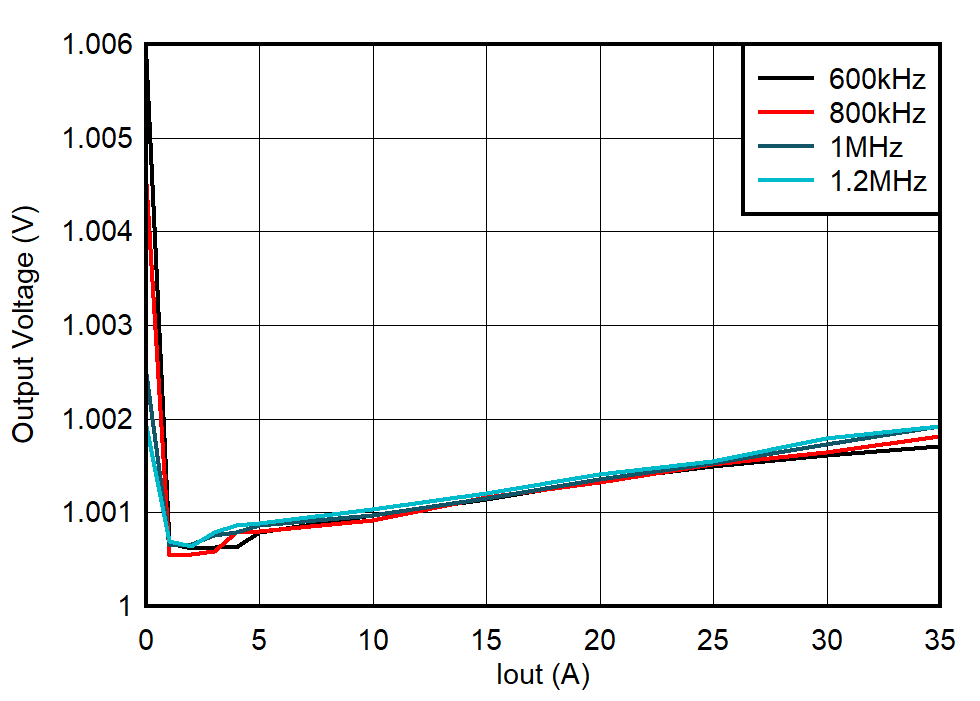

圖 4-12 負載調節，DCM，外部 5V 輔助電源

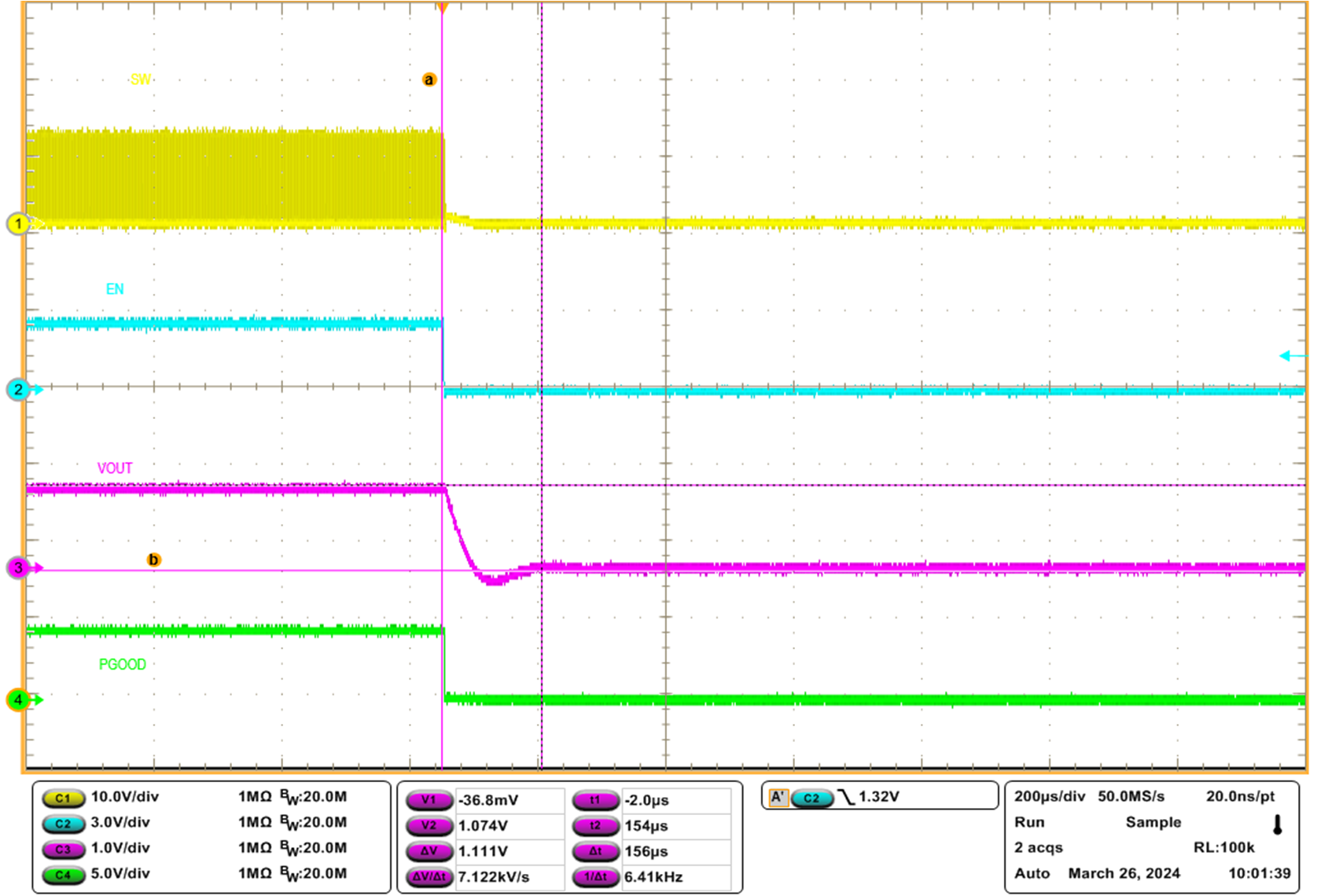

圖 4-14 ENABLE 關斷，800kHz，20A 負載

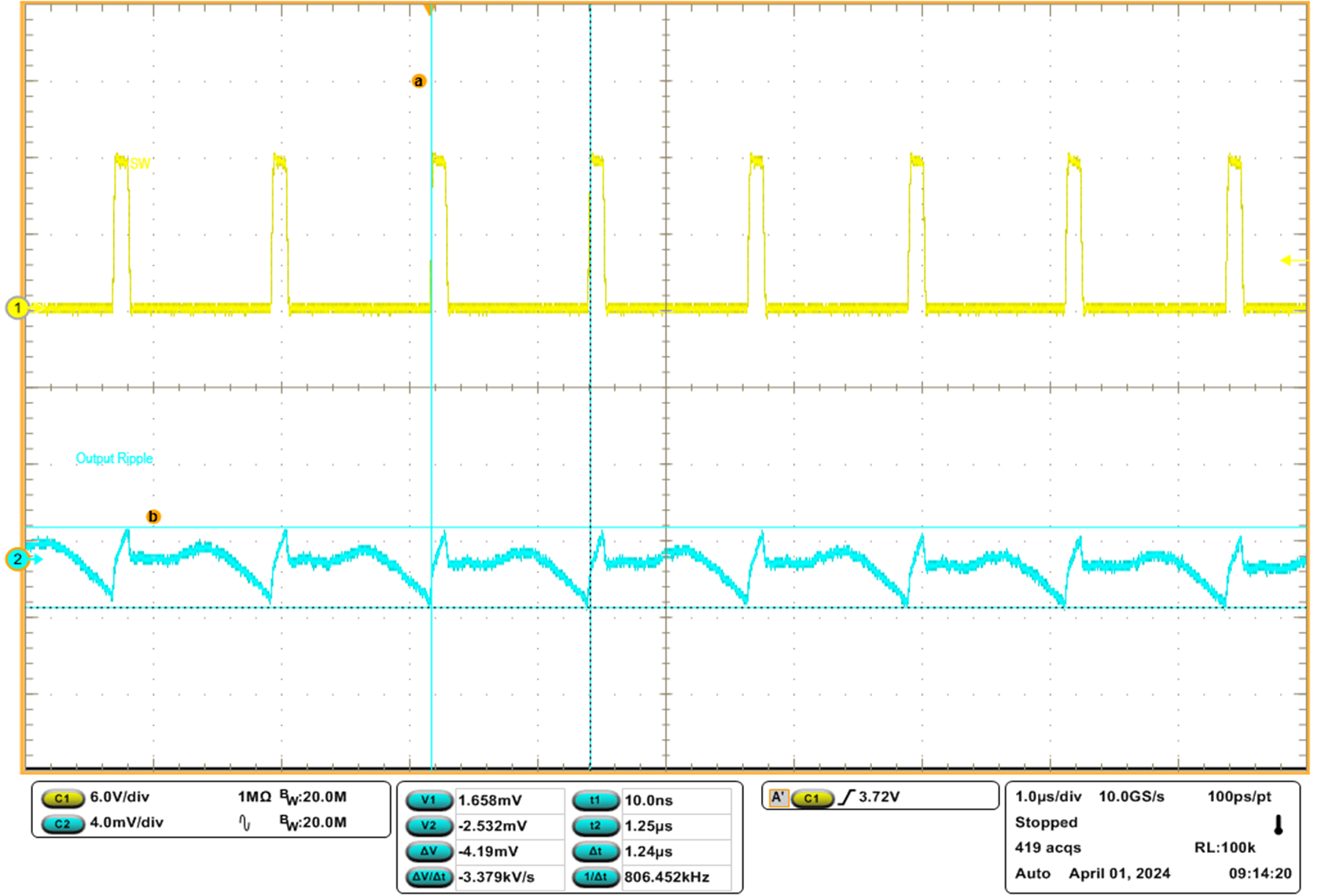

圖 4-16 輸出電壓紋波，800kHz FCCM，35A 負載

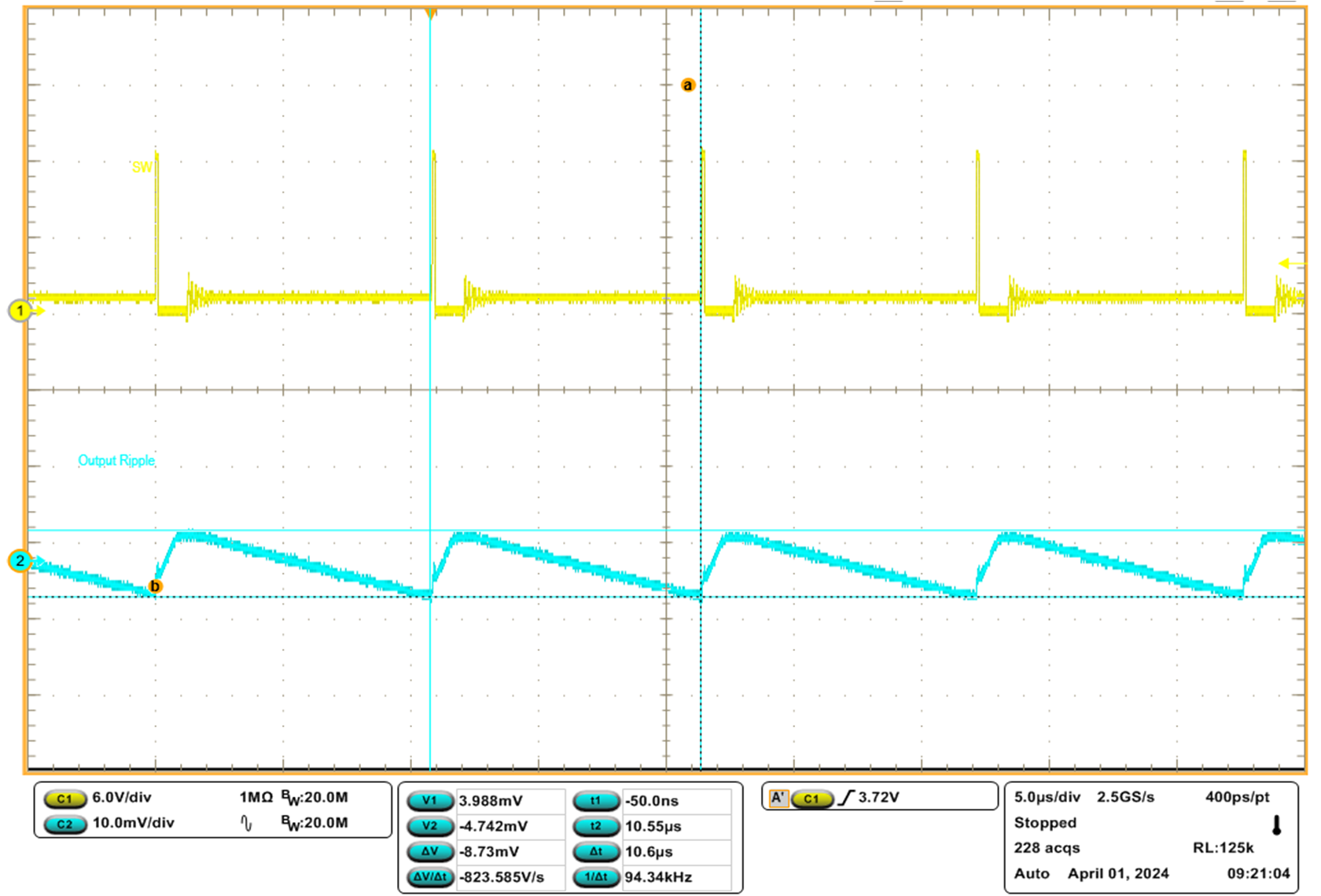

圖 4-18 輸出電壓紋波，DCM，800kHz，0.5A 負載

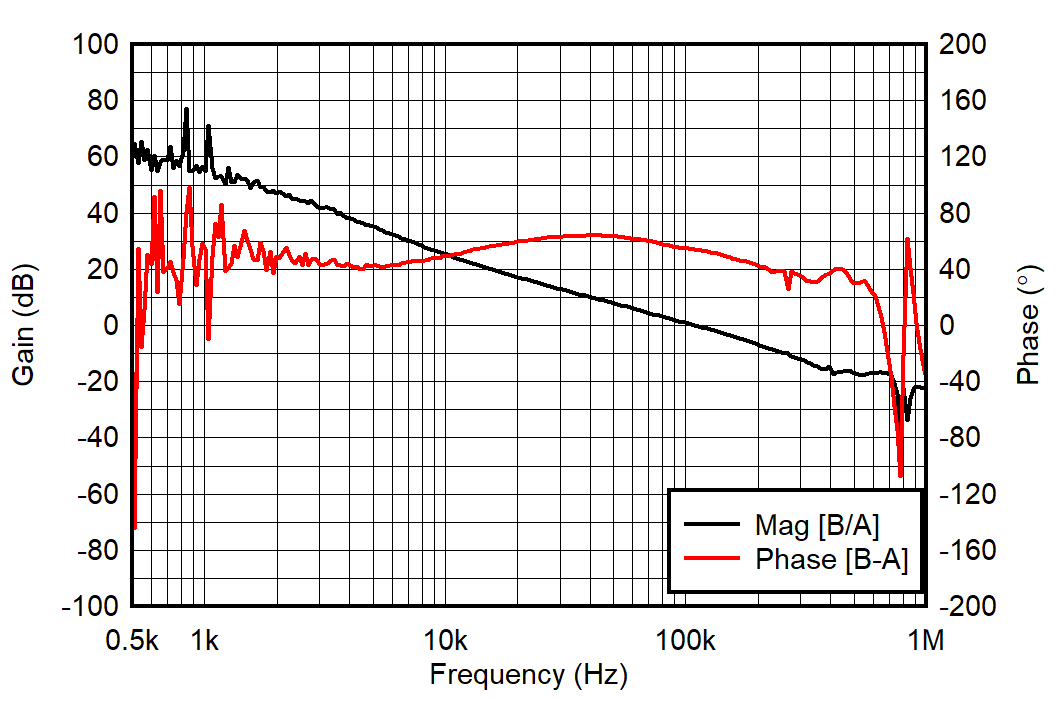

圖 4-20 波特圖，F(xiàn)CCM，800kHz，35A 負載

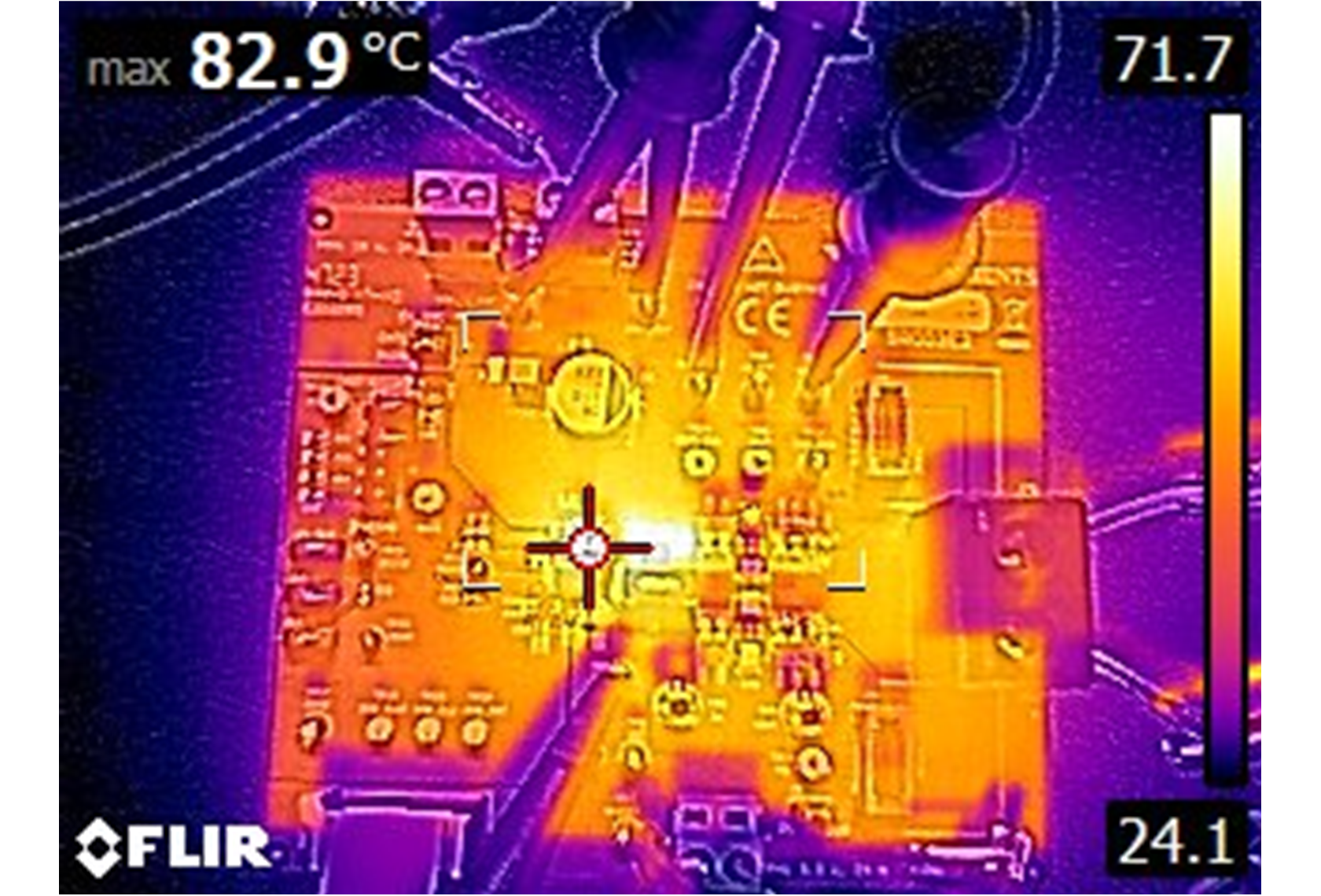

圖 4-22 熱特性，600kHz FCCM，外部 5V 輔助電源，35A 負載，無氣流，浸泡 10 分鐘
圖 4-24 熱特性，800kHz FCCM，外部 5V 輔助電源，35A 負載，無氣流，浸泡 10 分鐘

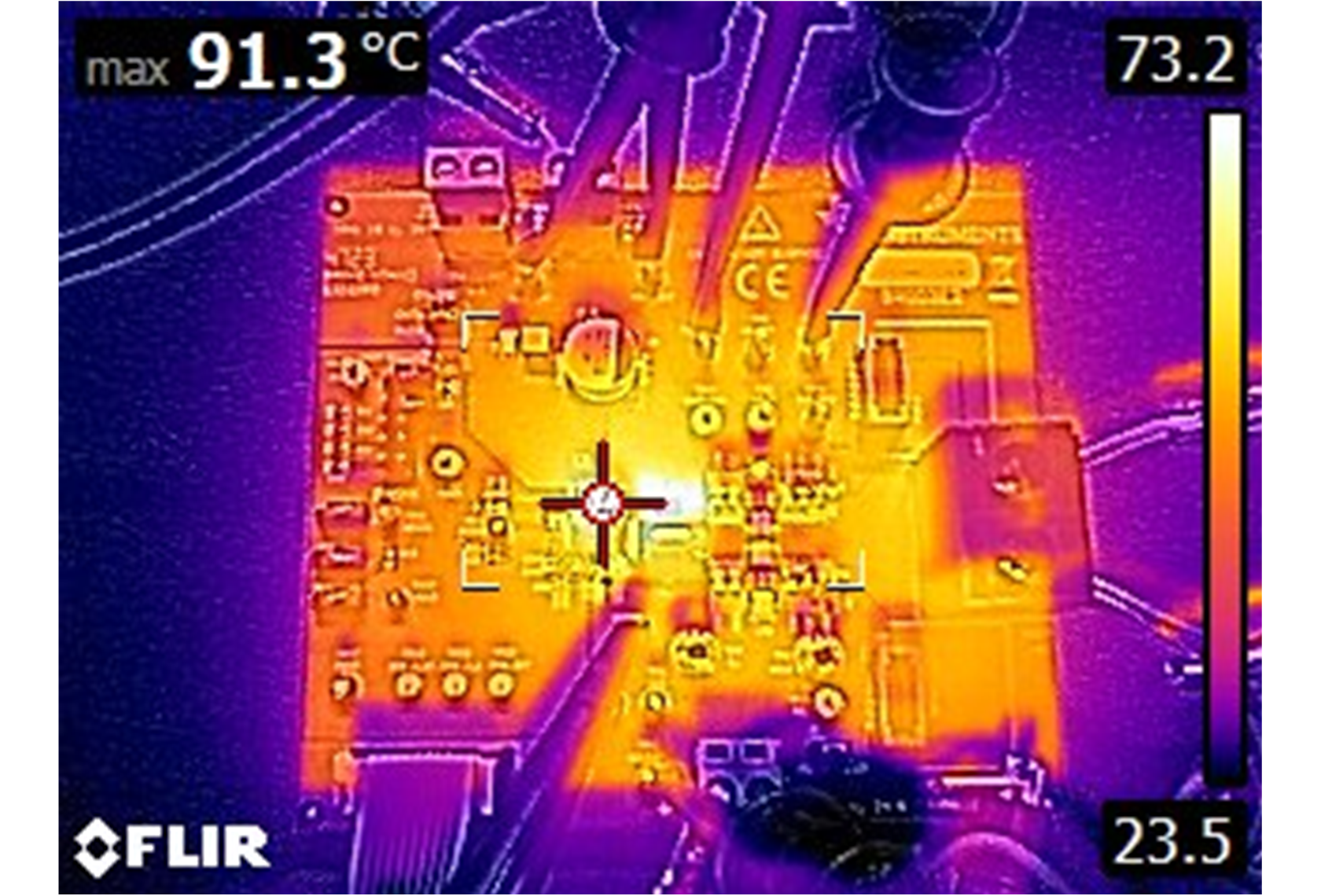

圖 4-26 熱特性，1MHz FCCM，外部 5V 輔助電源，35A 負載，無氣流，浸泡 10 分鐘

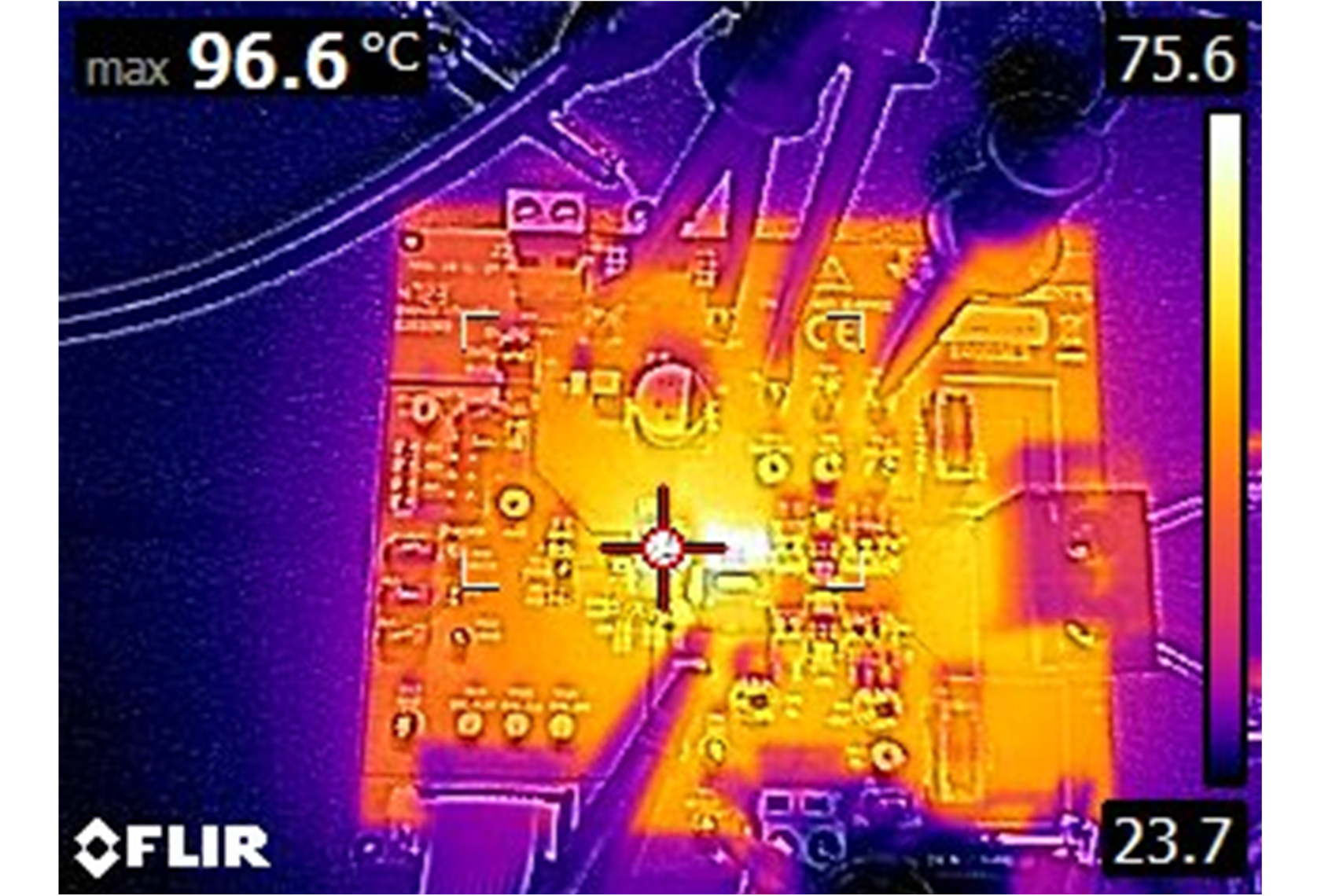

圖 4-28 熱特性，1.2MHz，F(xiàn)CCM，外部 5V 輔助電源，35A 負載，無氣流，浸泡 10 分鐘
