ZHCUC41B September 2018 – June 2024 TLV4021 , TLV4041
2.1.1 用例

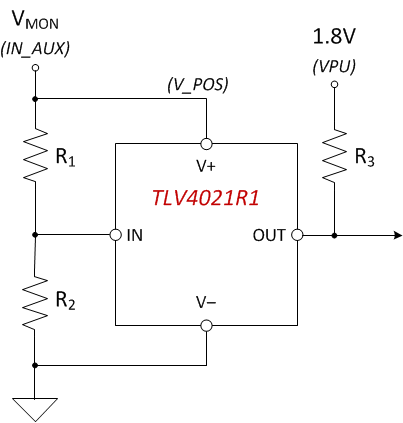

圖 2-1 顯示了 TLV4021R1 作為欠壓監(jiān)測器的典型用例。EVM 上需要安裝電阻器 R1 和 R2，并將需要監(jiān)測的電壓施加到 IN_AUX（DIP 引腳 7）。當 IN_AUX 上的輸入電壓降至 2V 以下時，該配置會檢測到欠壓情況。輸出上拉電阻器 R3 通過 VPU（DIP 引腳 2）連接到 1.8V 電源。此示例假設連接到比較器輸出端的邏輯器件在 1.8V 的電壓下運行。
圖 2-1 用例下面列出了用于推導 R1 和 R2 值的公式。有關此應用的更多詳細信息，請參閱 TLV40x1 具有精密基準的小尺寸、低功耗比較器 數(shù)據表的“應用”部分。
方程式 1.
