2.1 電路板設置
本節介紹了如何使用適當的串行器快速設置 DS90UH928QEVM 以評估 顯示應用中的芯片組。默認開關和跳線位置已在出廠時設置。本設置指南假定用戶已安裝并配置隨附的 ALP 軟件。有關詳細信息，請參閱安裝。
- 將適當的 12V 直流電源連接到桶形插孔 J12。如果需要 1.8V VDDIO 運行，請在 JP10 處設置 1.8V 位置。
- 將適用的電纜（未提供，默認配置為 HSD 汽車連接器）從 DS90UH928QEVM (RX) 板 FPD-Link III 輸入 (J4) 連接到兼容 FPD-Link III (TX) 板（DS90UB925-Q1EVM 或 DS90UH927QEVM）的 FPD-Link III 輸出。
- 從視頻源，將扁平電纜連接到 TX 板 (J5)，并將適當的電纜從 RX 板連接到面板。
- 將隨附的 USB 電纜從運行隨附的 TI ALP 軟件的主機連接到 RX 板上的 USB 端口 (J17)。有關使用 TI ALP 工具的更多信息，請參閱使用方法。
- （可選）將音頻從 I2S 音頻源連接到 TX 板 (JP2) 引腳 DA（數據）、CLK（時鐘）和 WC（字時鐘），并將 RX 板引腳 DA、CLK 和 WC 連接到 I2S DAC。
- （可選）連接和配置任何必需的 GPIO 接口。GPIO0 和 GPIO1 是專用引腳。
跳線和開關已由 TI 配置，不需要進行任何更改即可立即運行電路板。有關更多詳細信息，請參閱評估硬件概述和 DS90UH928Q 器件數據表。

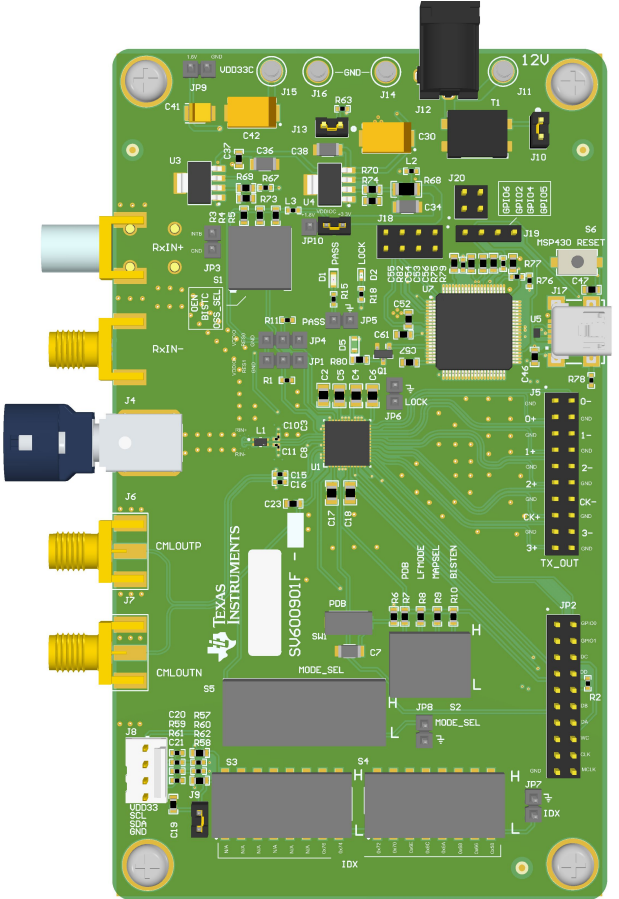

圖 2-1 DS90UB928-Q1EVM
