2.2 接頭信息
此 EVM 包含兩個電路板：一個是電源設備 (PSE)，另一個是供電設備 (PD)。
電源設備 (PSE)
圖 2-4 PSE 方框圖圖 3-4 展示了 PSE 電路板的方框圖。該電路板分為四個子塊：電源、PSE 電路、介質轉換器和 USB2MDIO 接口。有關實施的詳細信息，請參閱原理圖和相關文檔。

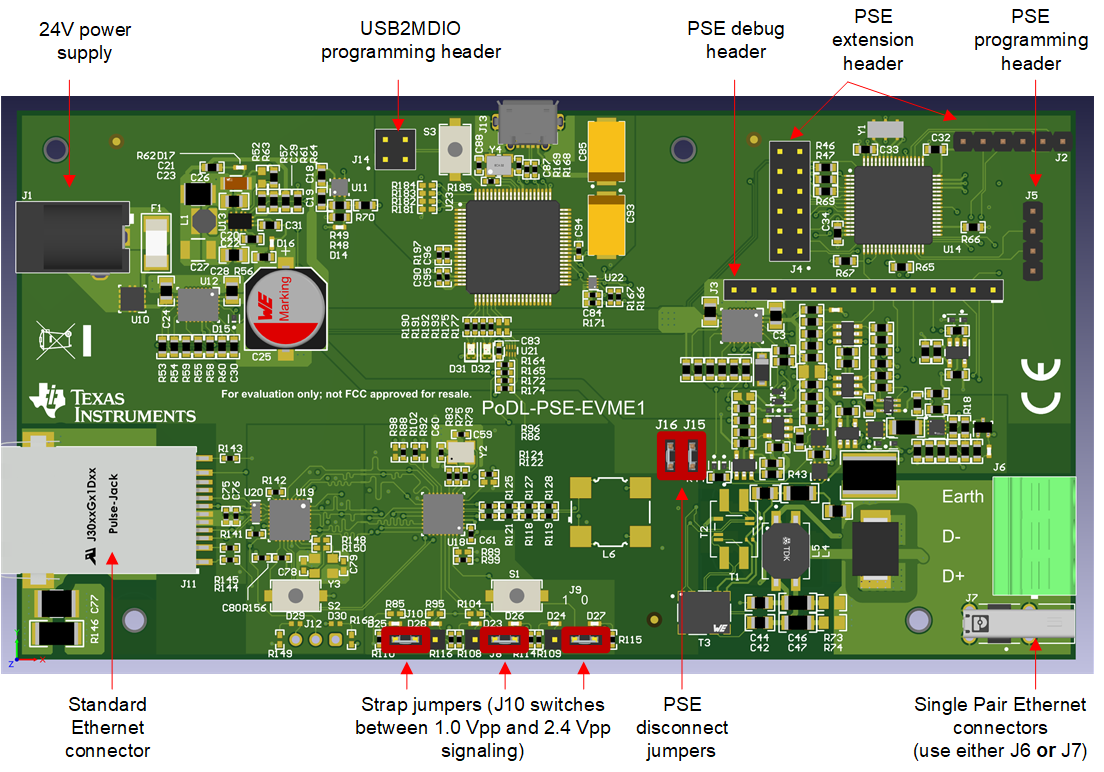

圖 2-5 PSE 跳線圖 3-5 中顯示了所有跳線和接頭。默認設置如圖所示。跳線 J10 可用于使 SPE PHY 在 1.0Vpp 信號和 2.4Vpp 信號之間切換。默認設置將 PHY 配置為 2.4Vpp。
J15 和 J16 兩根跳線可用于斷開 PSE 級與耦合網絡的連接。這樣，既可以將 PSE 塊與耦合網絡結合使用，也可以將自己的 PSE 實施方案與板載 SPE PHY 和耦合網絡結合使用。此外，這些跳線很適合用于探測 PSE 塊行為而不干擾數據信號。
USB2MDIO 和 PSE 數字塊具有一個微控制器并經過預編程。如果需要更新或更改固件，請參閱下圖以了解編程接頭的正確引腳排列。
圖 2-6 編程接頭 USB2MDIO
圖 2-7 編程接頭 PSE為了便于探測，PSE 數字部分和模擬部分間的信號在一個連接器上引出。這有助于在出現問題時調查正在發生的情況。圖 3-8 顯示了該連接器的引腳排列。
圖 2-8 調試接頭 PSE下表詳細介紹了 PSE 調試接頭上的信號。
| 信號 | 說明 | 正常運行、PD 已連接并通電 |
|---|---|---|
|
Imon |
電子保險絲的輸出，輸出一個與連接的負載成正比的電壓 |
0 至 3V |
|
Iset |
電子保險絲的輸入，可通過電壓設置電流限制 |
0 至 1V |
|
!Fault |
電子保險絲的故障輸出 |
3.3V |
|
!SHDN |
已禁用電子保險絲的輸出 |
3.3V |
|
SCCP_DOUT |
MCU 的輸出，用于發送 SCCP 數據 |
0V，上電前通信 |
|
SCCP_DIN |
MCU 的輸入，用于讀取 SCCP 數據 |
3.3V，上電前通信 |
|
VID_valid |
指示存在有效檢測電壓 |
0V，上電前短脈沖 |
|
!CS_on |
啟用電流源以進行檢測和分類 |
0V，上電前短脈沖 |
|
MVFS_valid |
指示流向 MCU 的電流 |
3.3V |
|
Prebias_ok |
指示有效預偏置電流 |
0V，上電前短脈沖 |
|
Prebias_en |
啟用預偏置/睡眠電壓源 |
0V，上電前短脈沖 |
如果用戶希望修改 PSE 控制器的固件，則可以引出微控制器的額外引腳以用于擴展，例如額外的 PSE 端口。圖 3-9 展示了引腳排列。
圖 2-9 擴展接頭 PSE供電設備 (PD)
圖 2-10 PD 方框圖圖 3-10 顯示了供電設備是如何構建的。該方框圖由與 PSE 類似的塊組成，但包括一個修改后的電源，并將 PSE 替換為 PD 塊。

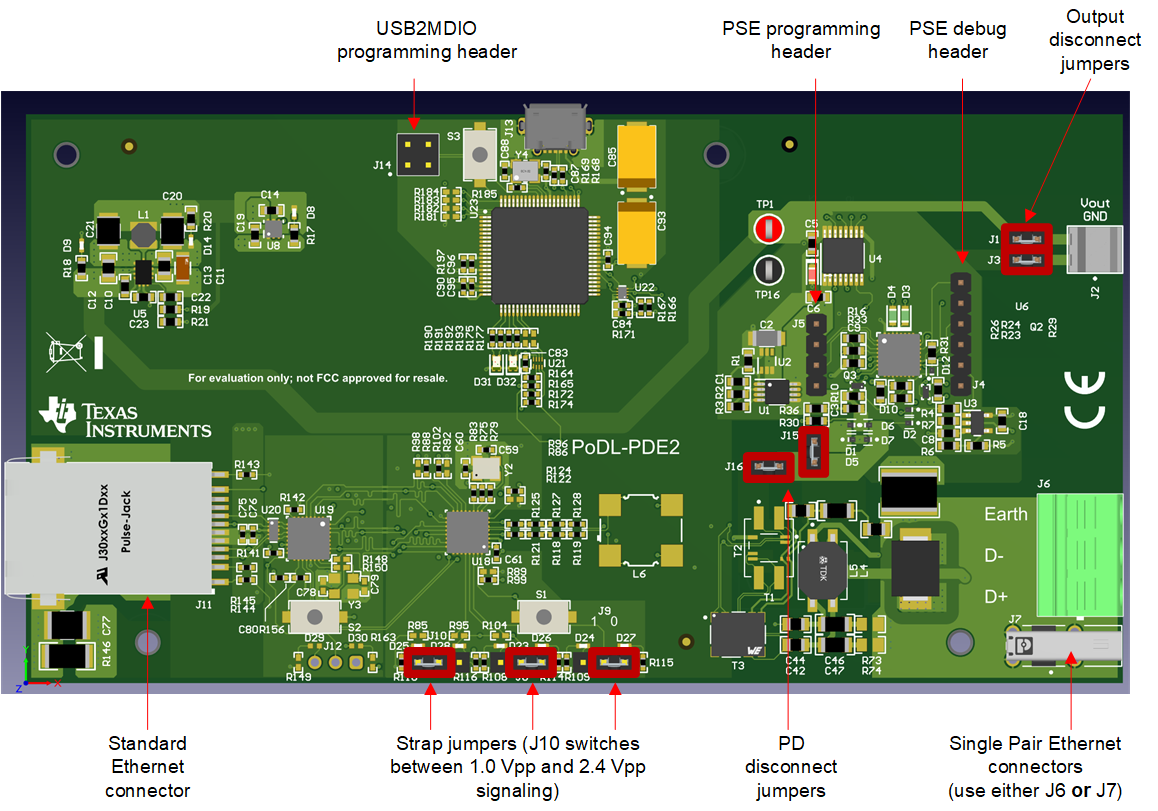

圖 2-11 PD 跳線有關跳線設置，請參閱圖 3-11。與 PSE 側類似，按照所示的設置進行配置。J10 可用于選擇 1.0Vpp 而不是 2.4Vpp。跳線 J15 和 J16可用于將 PD 與耦合網絡分離。跳線 J1 和 J3 可用于斷開 Vout 連接器，并允許添加代替跳線的隔離式電源。
此外，由于涉及微控制器，因此還有編程接頭。USB 2 MDIO 編程接頭與前面提到的電路板的編程接頭完全相同。PD 控制器接頭的引腳排列如圖 3-12 所示。
圖 2-12 編程接頭 PDPD 板支持訪問用于調試的 SCCP 信號。圖 3-13 中顯示了該連接器的引腳排列。
圖 2-13 調試接頭 PD
