ZHCUC10 May 2024 LMX1205
4.4 SYSREF 生成
要生成連續的 SYSREF 時鐘信號，請執行以下步驟：
- 將 SYSREFREQ_MODE 設置為 SYSREF
- 將 SYSREF_MODE 設置為連續模式
- 將 SYSREF_EN 設置為高電平
- 使 SYSREFREQ 引腳處于邏輯高電平狀態。例如，進行以下設置：SYSINP = 1.4V；SYSINN = 1.0V

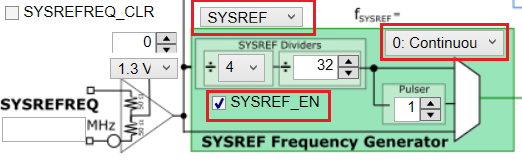

圖 4-7 SYSREF 連續模式配置

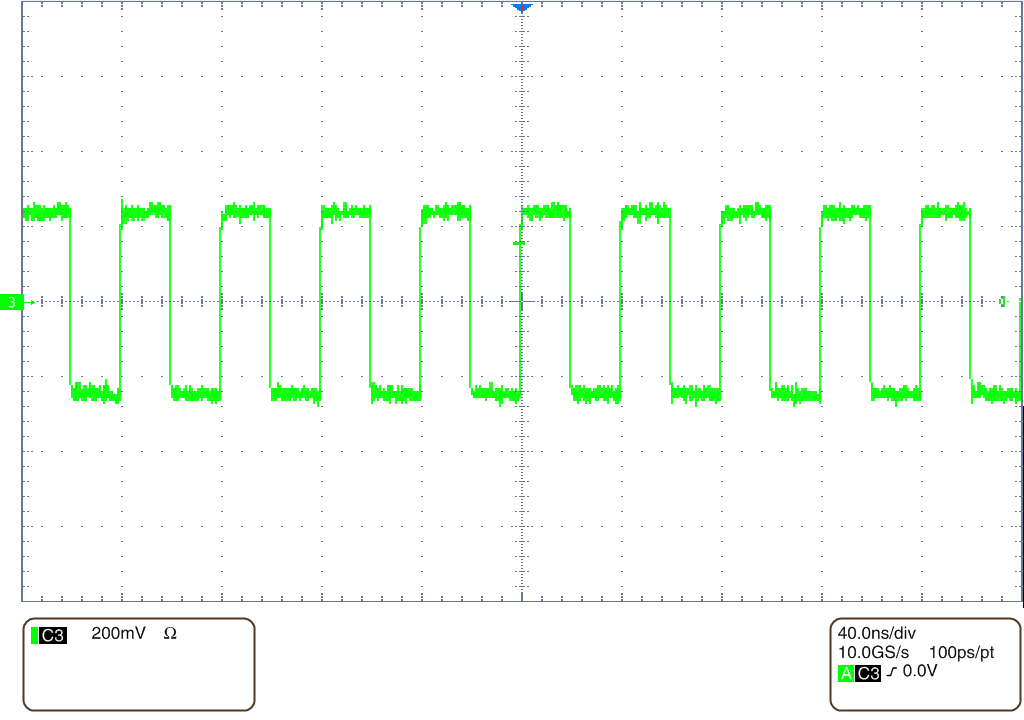

圖 4-8 SYSREF 連續時鐘生成（交流耦合到示波器）要生成 SYSREF 脈沖，請執行以下步驟：
- 將 SYSREF_MODE 更改為脈沖發生器模式并將 SYSREF_PULSE_CNT 設置為所需的值。
- 使 SYSREFREQ 引腳處于低電平到高電平轉換狀態。

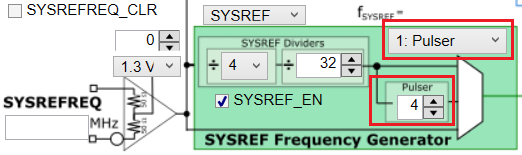

圖 4-9 SYSREF 脈沖發生器模式配置

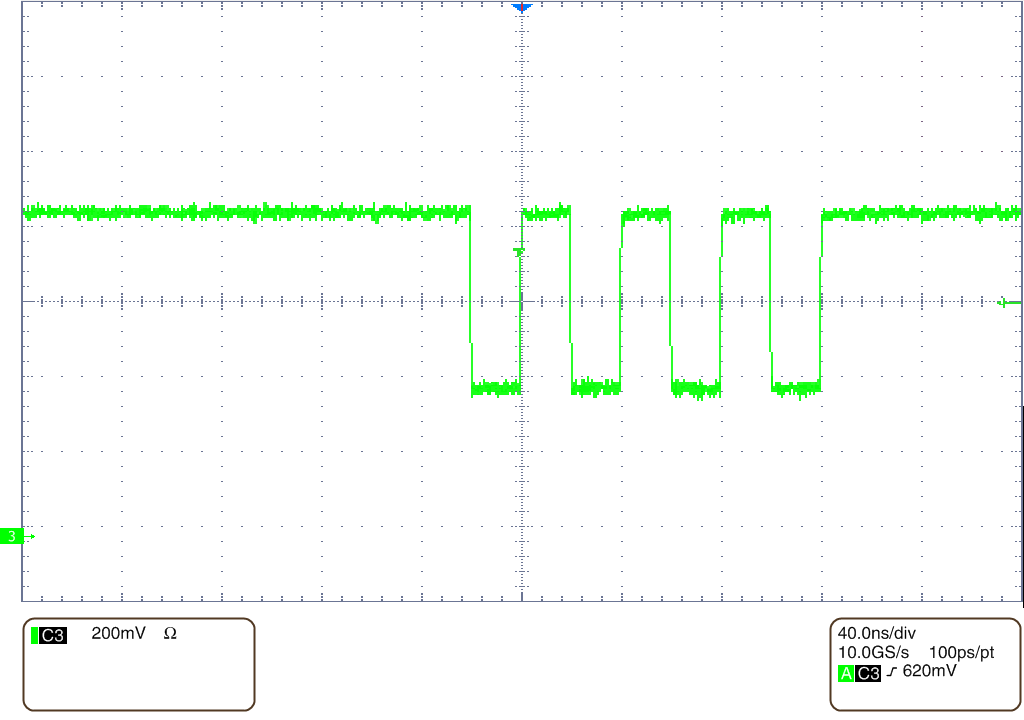

圖 4-10 SYSREF 脈沖發生器時鐘輸出（直流耦合到示波器）要將器件置于 SYSREF 中繼器模式，請執行以下步驟：
- 將 SYSREF_MODE 更改為中繼器模式
- 為 SYSREFREQ 提供 SYSREF 時鐘或脈沖。
圖 4-11 SYSREF 中繼器模式配置
