ZHCUBZ1 April 2024
3.2.6 使用 Histogram 選項卡
直方圖工具展示給定樣本集的 ADC 輸出代碼分布。可以通過增加 hits per code 來增加樣本大小，從而提高統計摘要的準確性，但這會增加測試時間。選擇要測量的通道，配置 hits per code、channel 和 resolution，并輸入基準電壓值。然后，按 GET HISTOGRAM 按鈕，如圖 4-10 所示。
耦合到 ADC 輸出的噪聲累積效應來自諸如輸入驅動電路、基準驅動電路、ADC 電源和 ADC 等來源。總噪聲反映在 ADC 輸出代碼直方圖的標準偏差中，該直方圖是通過對應用于給定通道的直流輸入執行多次轉換而獲得的。選擇正確的基準電壓將得到電壓形式的結果，而不是代碼。
請注意，“Histogram”選項卡中收集的任何數據都不會保存或存儲在 Capture 選項卡中。因此，在選項卡之間切換會導致數據丟失。在該屏幕上保存數據時，保存的不是原始 ADC 代碼，而是“Codes per Bin”中此選項卡上顯示的直方圖數據。要保存原始 ADC 輸出值，請使用 Capture 選項卡。

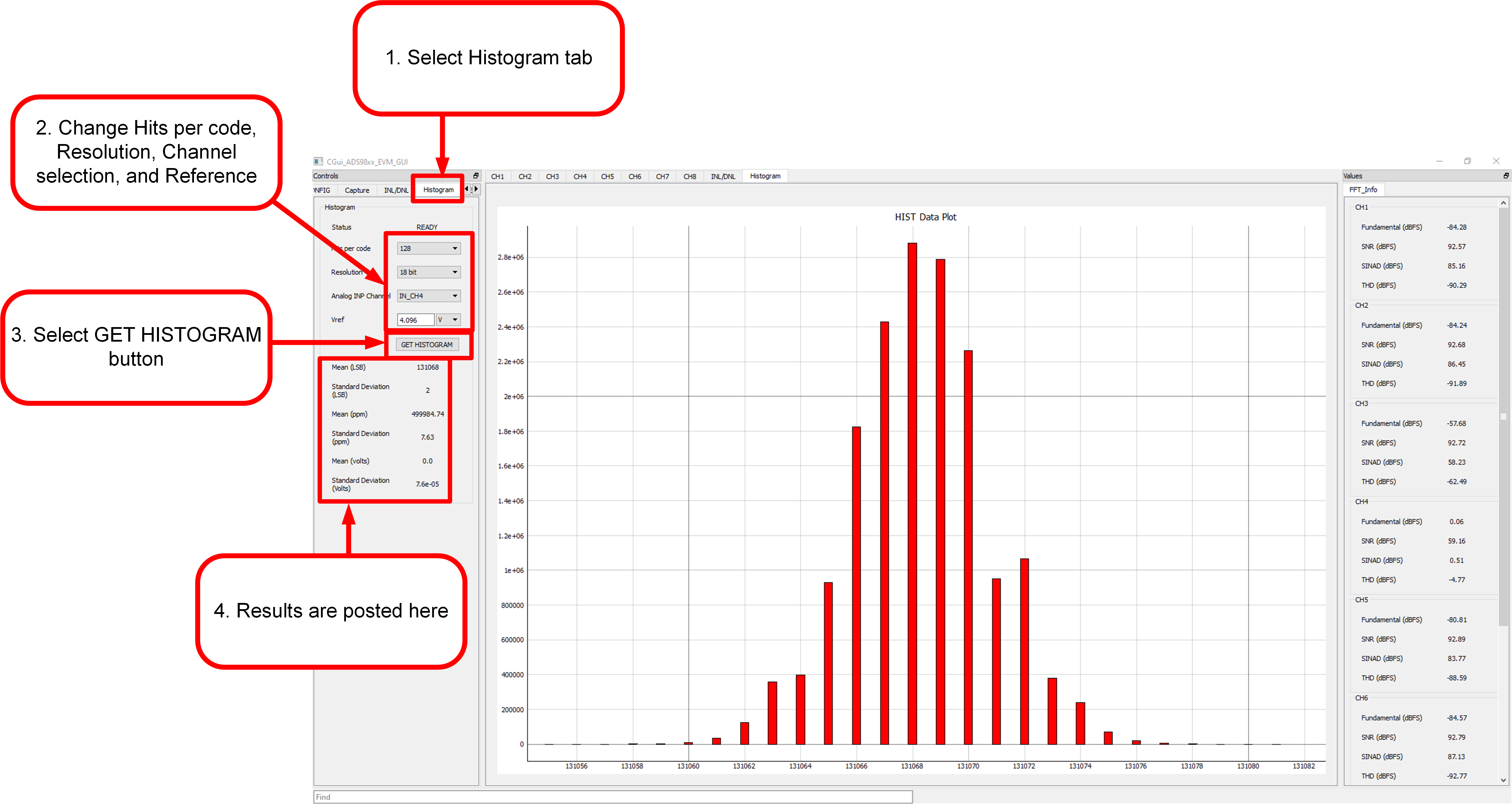

圖 3-10 使用 Histogram 選項卡
