每個放大器的靜態電流 (I_Q)

I_Q 是在與電源和 AMP-PDK-EVM 串聯的情況下測得的。

該測試所需的其他設備為：

• 數字萬用表 (DMM) 或電流表

在參考節 2.3來測量 I_Q 時，

1. 將一個子卡安裝在同相增益 = 1V/V（緩沖器）的預配置電路中。
2. 將正電源與 DMM 串聯：
   1. 在匹配器件數據表?xiàng)l件的情況下，將 AMP-PDK-EVM 上的 V- 和 GND 連接到三路電源上的電源。電源的電流限制必須至少設置為 I_Q 的 10 倍（考慮所有通道）。
   2. 將 AMP-PDK-EVM 上的 V+ 連接到 DMM 上的相應端口。
   3. 將 DMM 的另一個端口連接到三路電源上的正電源。將輸出電流限制為 I_Q 的至少 10 倍（考慮所有通道）。
3. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。子電路上的所有 INx+ 引腳都必須連接到 GND。
4. 配置 DMM 以測量直流電流。
5. 開啟電源輸出。
6. 在 DMM 上，將觀察到的電流除以運算放大器中的通道數。

在匹配所有其他數據表?xiàng)l件的情況下，該測試設置有助于使用計算得出的靜態電流來驗證數據表中的靜態電流。⁽¹⁾

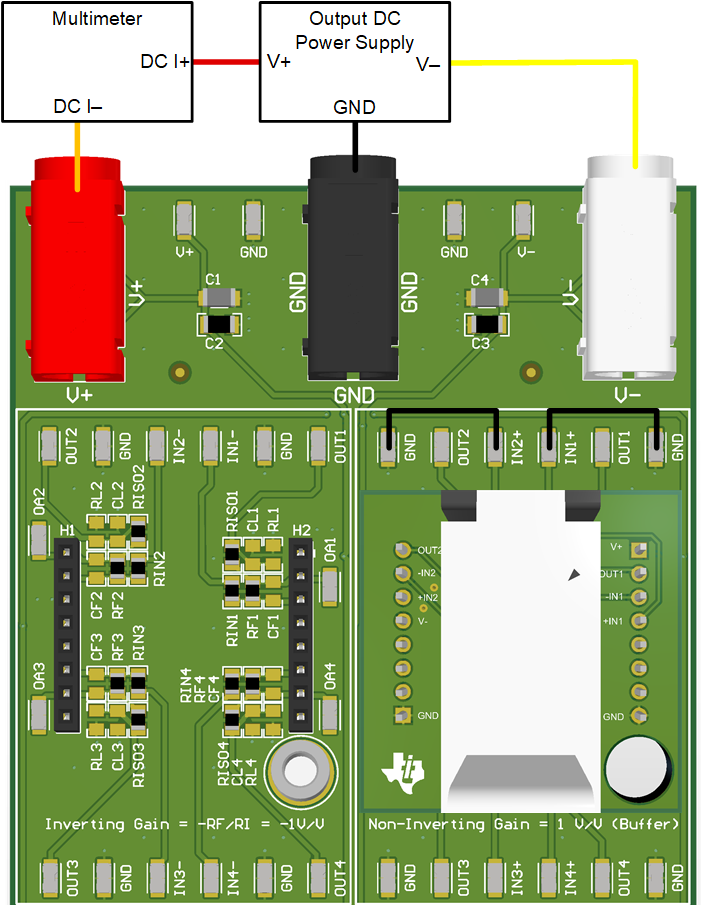

圖 2-10 雙通道器件的 Iq 測量示例設置

連續性

大多數運算放大器引腳都具有連接到任一電源軌（V+ 或 V-）的 ESD 保護二極管。要檢查這些二極管是否存在及其運行情況，請執行該過程。

該測試所需的其他設備為：

• 數字萬用表 (DMM) 或電流表

在參考節 2.3測量連續接性時，

1. 將一個子卡安裝到引腳對引腳電路上。
2. 將電源的正電源連接到 DMM 的相應端口。電源的電流限制必須設置為 9mA。
3. 電源接地端和 DMM 上的另一個端口是兩個連續性測試點，由于 ESD 二極管的性質，一個必須以電源 V+_P2P 或 V-_P2P 為基準；另一個是受測引腳。
4. 開啟電源輸出。
5. 手動以小增量增大電源輸出電壓，同時記錄各增量之間的電流，直到測量的電流達到最大值 9mA。任一方向上的電壓都不得超過 2-3V。
6. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。可以根據 V+_p2p 或 V-_p2p 測試所有 INx+、INx- 和 OUTx 引腳。

或者，可以使用源表自動執行該測試。

該測試設置有助于驗證 ESD 二極管是否存在及其運行情況。

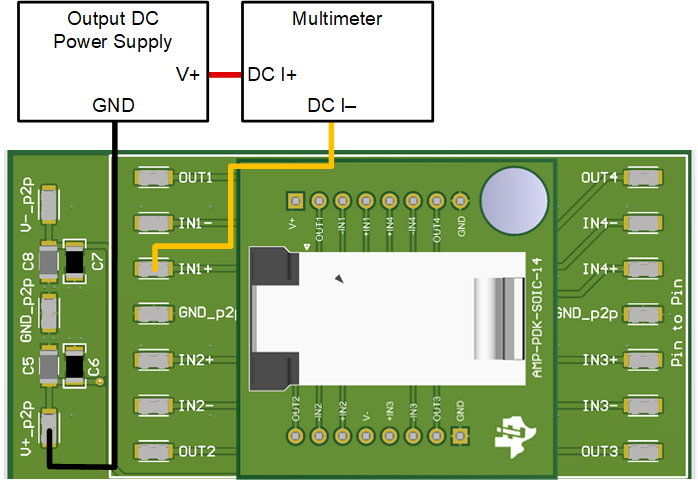

圖 2-11 四通道器件的連續性測量示例設置

輸入失調電壓 (V_OS)

V_OS 是運算放大器輸入級的誤差源，量化為強制運算放大器輸出為 0V 所需的差分輸入電壓。

該測試所需的其他設備為：

• 數字萬用表 (DMM) 或電壓表

在參考節 2.3測量 V_OS 時，

1. 將子卡安裝到同相增益 = 1001V/V 或同相增益 = 101V/V 預配置電路上，具體取決于器件的典型或預期失調電壓。通常，對于精密運算放大器，使用同相增益 = 1001V/V，對于通用運算放大器，使用同相增益 = 101V/V。
2. 在匹配器件數據表?xiàng)l件的同時，將三路電源連接到 AMP-PDK-EVM 的 V+、GND 和 V-。電源的電流限制可以設置為器件的 I_SC + I_Q（考慮所有通道）。
3. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。子電路上的所有 INx+ 引腳都需要連接到 GND。
4. 將 DMM 的一個端口連接到 OUTx，將另一個端口連接到 GND。
5. 配置 DMM 以測量直流電壓。
6. 開啟電源輸出。
7. 將 DMM 的電壓測量值乘除以預配置電路的增益。

在匹配所有其他數據表?xiàng)l件的情況下，該測試設置有助于使用計算得出的輸入失調電壓來驗證數據表中的輸入失調電壓。

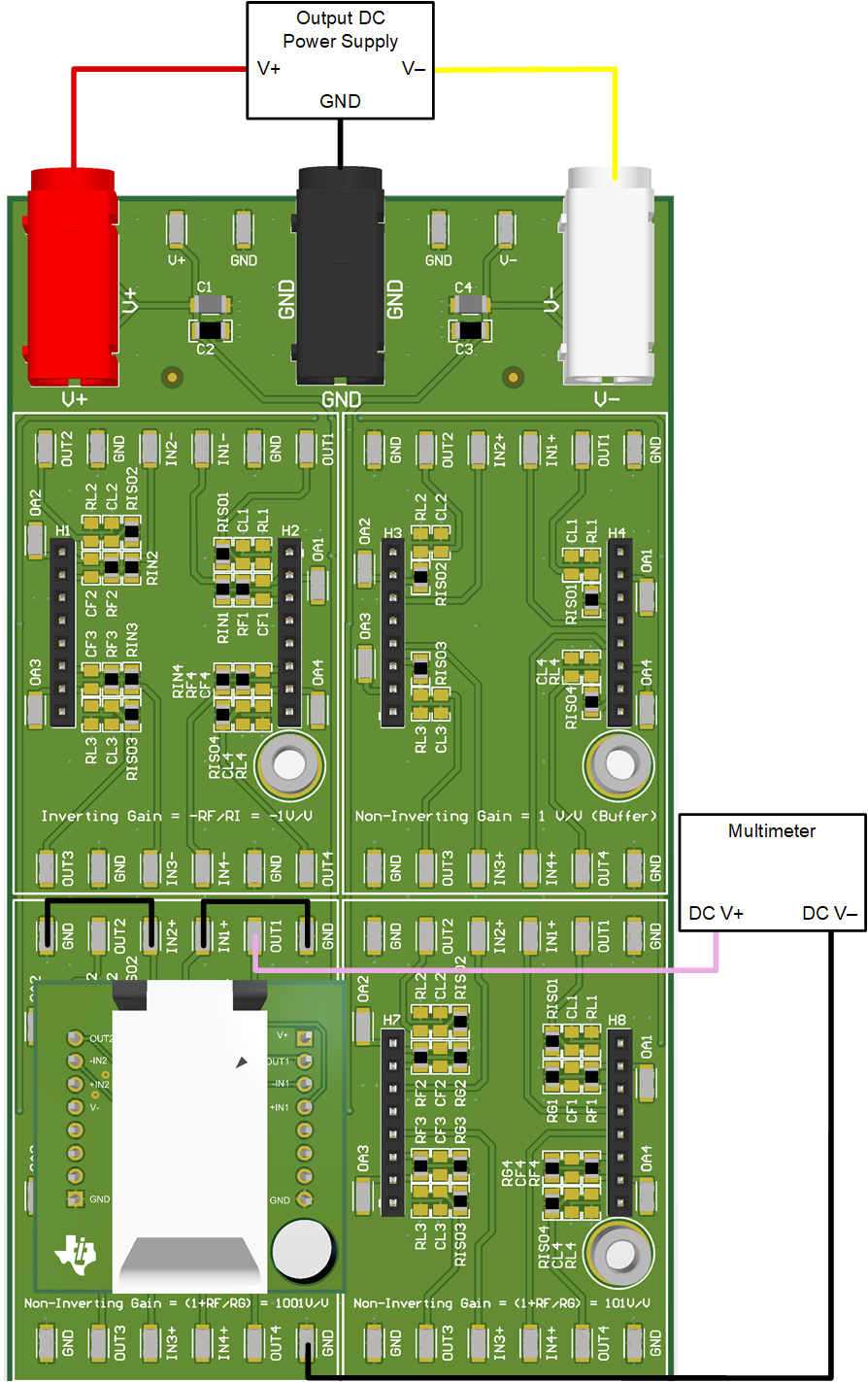

圖 2-12 雙通道器件的 Vos 測量示例設置

相對于電源電壓的電壓輸出擺幅 (V_OL/V_OH)

當輸出接近器件的 V+ 和 V- 時，V_OH 和 V_OL 是運算放大器輸出的電壓限值。

該測試所需的其他設備為：

• 數字萬用表 (DMM) 或電壓表

在參考節 2.3測量 V_OH 和 V_OL 時，

1. 將一個子卡安裝在同相增益 = 1V/V（緩沖器）的預配置電路中。對于非軌到軌輸入運算放大器，需要為放大器設置一個增益，以嘗試強制輸出為任一電源軌。
2. 在匹配器件數據表?xiàng)l件的同時，將三路電源連接到 AMP-PDK-EVM 的 V+、GND 和 V-。需要將電源的電流限制設置為器件的 I_SC + I_Q（考慮所有通道）。
3. 在 INx+ 引腳和 GND 之間連接單電源。將單電源電壓設置為運算放大器的 V+ 值。電源的電流限制必須設置為 9mA。
4. 將 DMM 的一個端口連接到 OUTx，將另一個端口連接到 GND。
5. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。子電路上的所有其他 INx+ 引腳必須連接到 GND。
6. 配置 DMM 以測量直流電壓。
7. 首先開啟三路電源；然后開啟單電源。
8. V_OH 是 V+ 與在 DMM 上測得的電壓之間的差值。
9. 交換步驟 3 中列出的單電源連接。正電源必須連接到 GND，電源的接地端必須連接到 +INx 引腳。
10. V_OL 是 V+ 與在 DMM 上測得的電壓絕對值之間的差值。

在匹配所有其他數據表?xiàng)l件的情況下，該測試設置有助于根據計算得出的相對于電源軌的電壓輸出擺幅來驗證數據表中的相對于電源軌的電壓輸出擺幅。

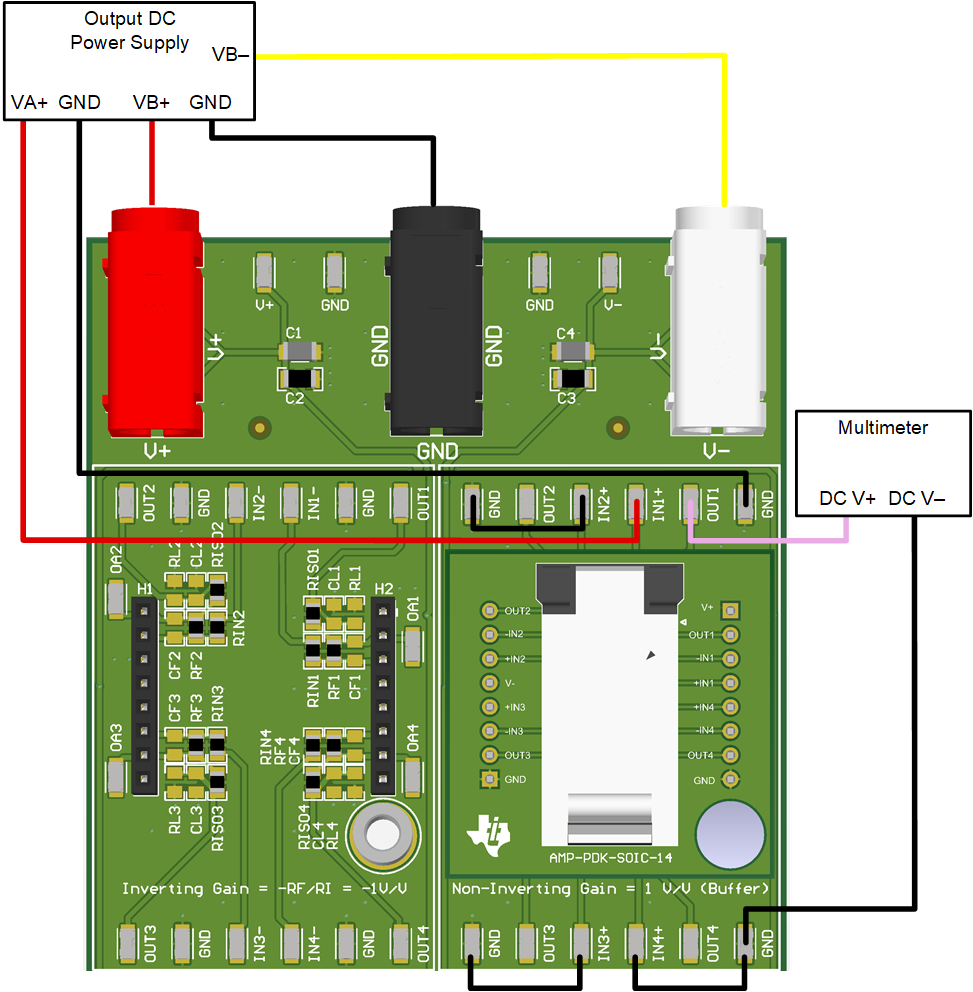

圖 2-13 四通道器件的 VOH 測量示例

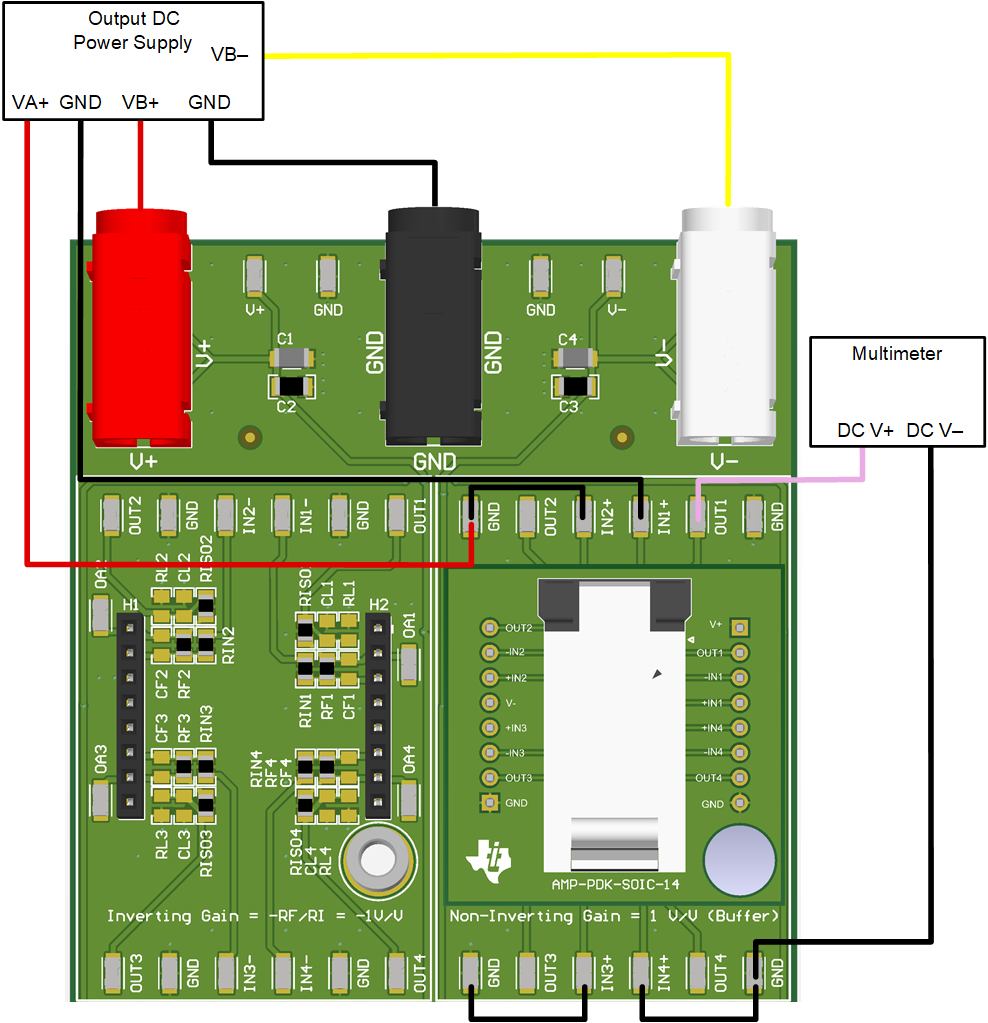

圖 2-14 四通道器件的 VOL 測量示例

增益帶寬積 (GBWP)

該測試所需的其他設備為：

• 數字萬用表 (DMM) 或電壓表
• 波形函數發生器

在參考節 2.3測量 GBW 時，

1. 將一個子卡安裝在同相增益 = 101V/V 的預配置電路中。
2. 在匹配器件數據表?xiàng)l件的同時，將三路電源連接到 AMP-PDK-EVM 的 V+、GND 和 V-。電源的電流限制必須設置為器件的 I_SC + I_Q（考慮所有通道）。
3. 將頻率發生器的輸出連接到 INx+ 引腳并以 GND 為基準。
4. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。子電路上的所有其他 INx+ 引腳必須連接到 GND。
5. 將一個 DMM 端口連接到 OUTx，將另一個端口連接到 GND。
6. 開啟電源輸出。
7. 配置波形發生器以輸出小信號（20mVpp，100Hz，0 失調電壓）。
8. 開啟波形函數發生器。
9. 配置 DMM 以測量交流電壓。記錄 DMM 電壓。
10. 增加波形發生器上的頻率，直到 DMM 讀取原始 DMM 電壓的 70.7%。記錄波形發生器的頻率。

11. 將頻率乘以預配置電路的增益。

在匹配所有其他數據表?xiàng)l件的情況下，該測試設置有助于使用計算得出的增益帶寬積來驗證數據表中的增益帶寬積。

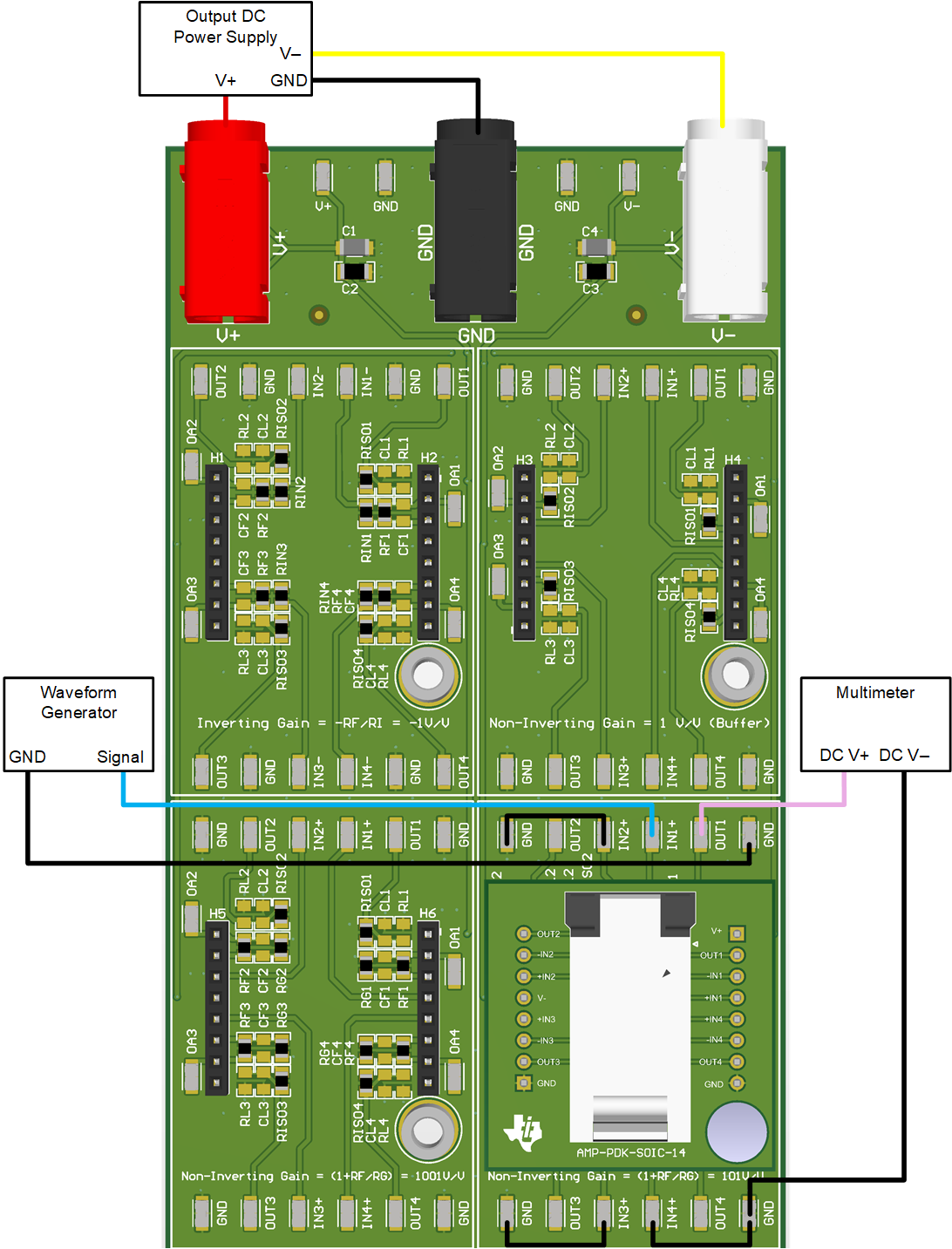

圖 2-15 四通道器件的 BW 測量示例

壓擺率 (SR)

SR 是運算放大器輸出電壓的最大變化率，單位為伏/微秒。

該測試所需的其他設備為：

• 示波器
• 波形函數發生器

在參考節 2.3測量 SR 時，

1. 將一個子卡安裝在同相增益 = 1V/V（緩沖器）的預配置電路中。
2. 在匹配器件數據表?xiàng)l件的同時，將三路電源連接到 AMP-PDK-EVM 的 V+、GND 和 V-。電源的電流限制必須設置為器件的 I_SC + I_Q（考慮所有通道）。
3. 將波形發生器連接到 INx+ 引腳，以 GND 為基準。輸入信號必須是數據表中列出的輸入電壓共模大小的階躍函數。
4. 子卡會映射所有可能的引腳，具體取決于運算放大器的通道數。子電路上的所有其他 INx+ 引腳必須連接到 GND。
5. 將示波器探頭連接到 OUTx，探頭以 GND 為基準。
6. 開啟電源輸出。
7. 開啟波形函數發生器。
8. 配置示波器以測量大約 10% 和 90% 的輸出波形，注意時間差。壓擺率是以伏/微秒為單位的變化率。

在匹配所有其他數據表?xiàng)l件的情況下，該測試設置有助于使用計算得出的壓擺率來驗證數據表中的壓擺率。

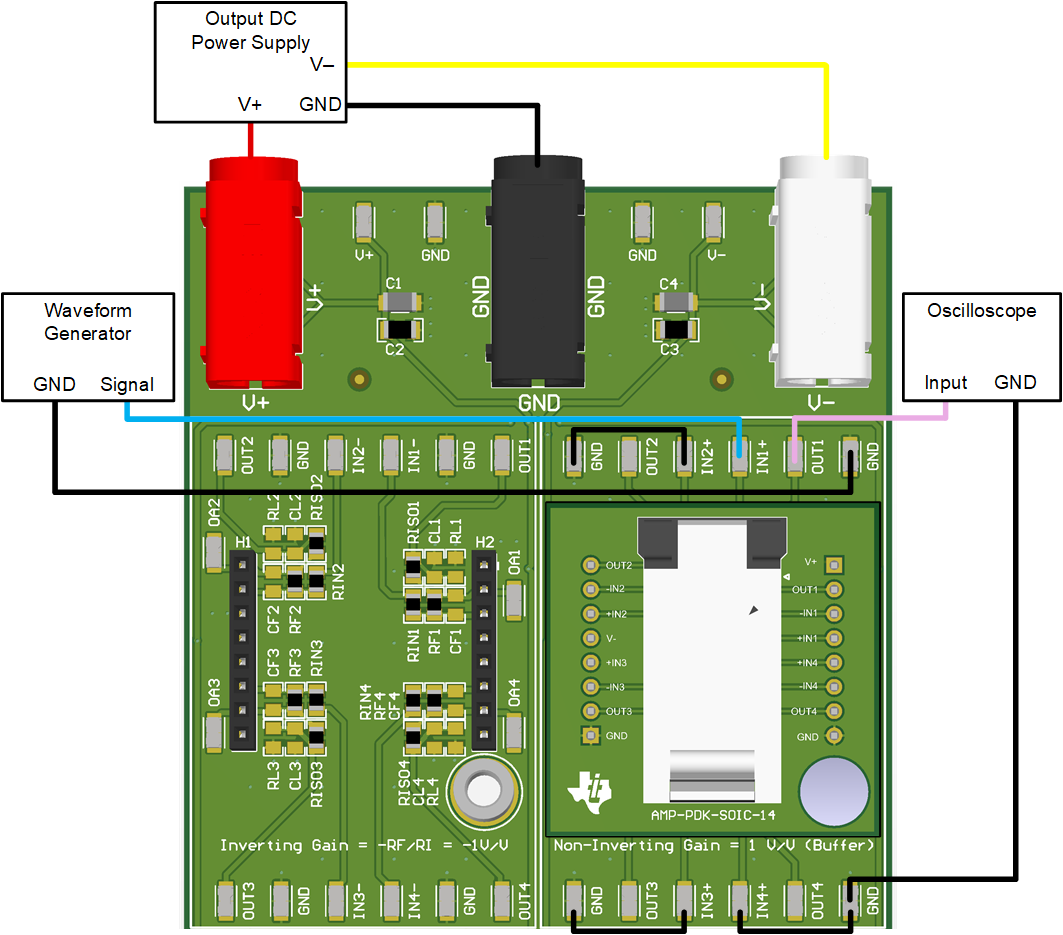

圖 2-16 單通道器件的 SR 測量示例

比較器設置

AMP-PDK-EVM 套件能夠使用引腳對引腳電路來測試比較器的基本功能。請勿使用任何其他增益配置來測試比較器器件，因?yàn)檫@可能會導致測量誤差。該電路板不提供正反饋或遲滯設置。

引腳對引腳板的背面包含在比較器輸出端組裝上拉電阻器 Rupx 的選項，如圖 2-17 所示。默認情況下未組裝 Rupx。

對于任何具有漏極開路/集電極開路輸出類型的比較器，都需要組裝 Rupx。如果沒有上拉電阻，則比較器的輸出可能會懸空至未知狀態。在使用推挽器件時，無需組裝該電阻器。可以在產品頁面和數據表中驗證比較器的輸出類型。

有關比較器的更多信息，請參考 TI 高精度實驗室。

圖 2-17 引腳對引腳電路（后視圖）

圖 2-18 具有上拉電阻器選項的引腳對引腳原理圖
