ZHCUBX7C July 2016 – April 2024 DS90UB933-Q1
3.1.2 模擬 LaunchPad (ALP)
需要一個 USB2ANY 設備來通過 ALP 等 I2C 來使用交互式 GUI。從以下地址下載并安裝 ALP：http://www.cqwzaes.cn/tool/cn/ALP。圖 4-1 展示了連接到 USB2ANY 設備時啟動 ALP 的外觀。左側的器件型號可能不同，或者不顯示器件型號。關鍵是該器件型號說明了 Devices 項下的 USB2ANY…。
實際上，DS90UB933-Q1EVM 可由 DS90UB934EVM 等解串器進行編程。解串器通常將 USB2ANY 的 I2C 編程功能集成到 EVM 中。DS90UB933-Q1EVM 在套件中不包含 USB2ANY。

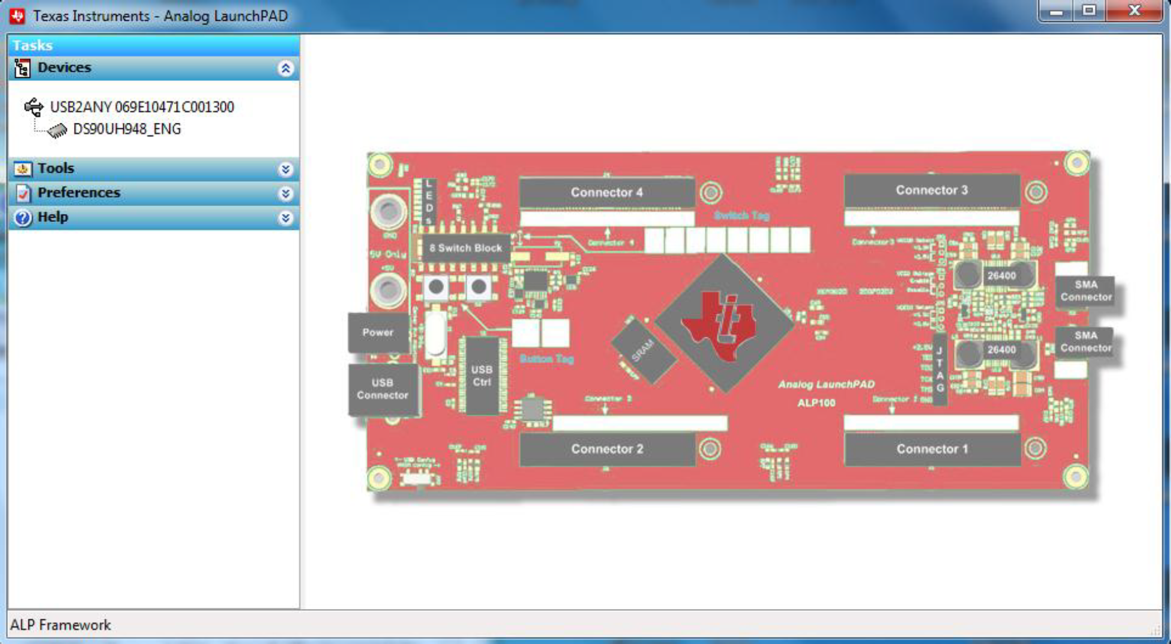

圖 3-1 ALP展開 Tools 面板并選擇 USB2ANY/Aardvark Setup。

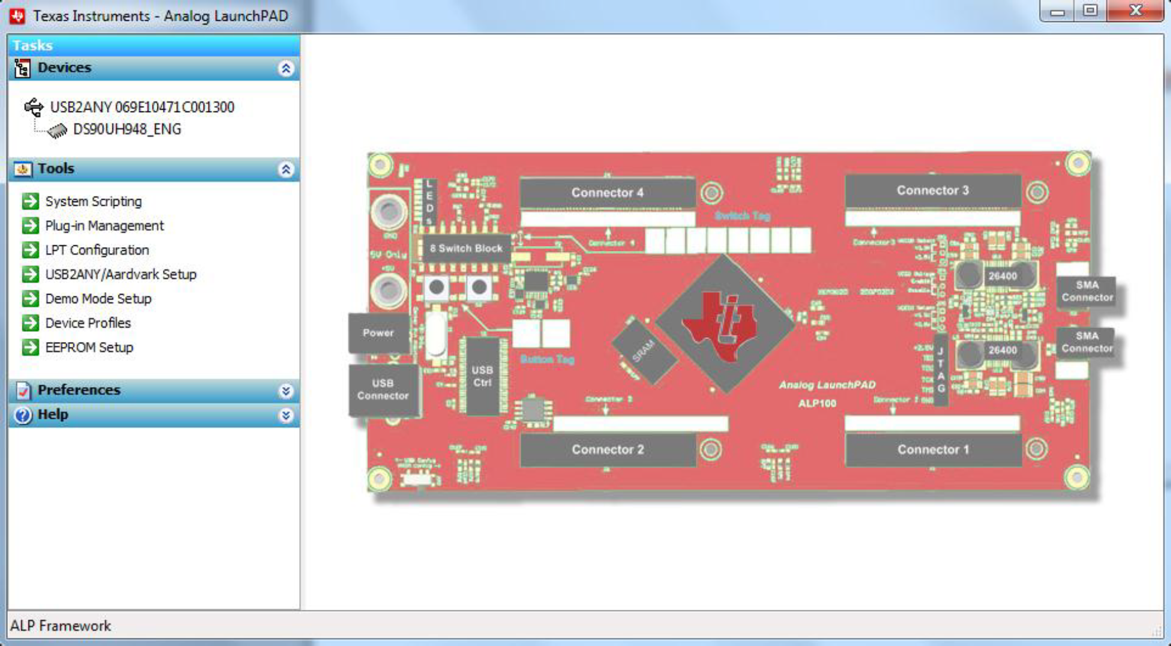

圖 3-2 工具如果菜單中已列出一個器件，則選擇并點擊 Remove。

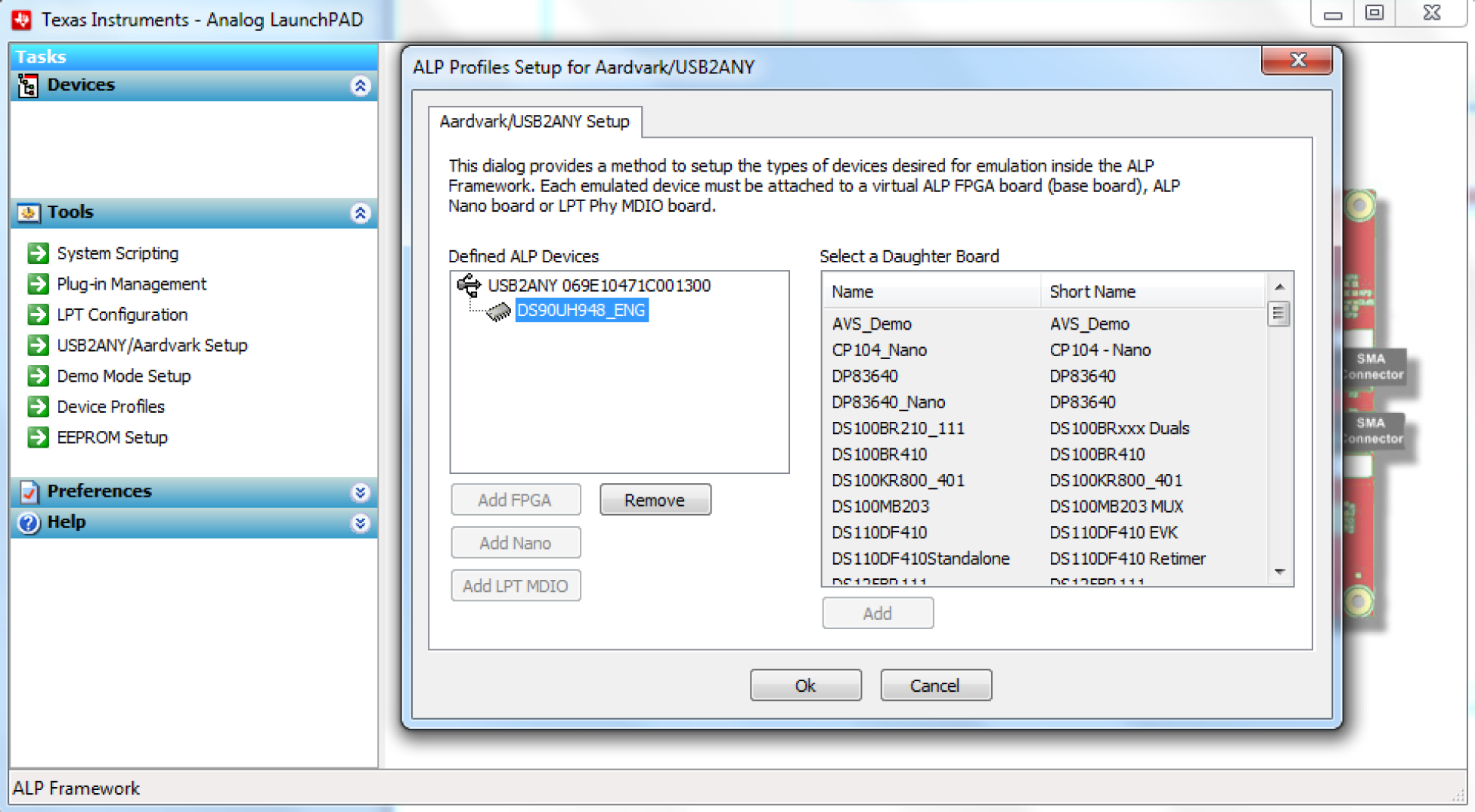

圖 3-3 器件菜單移除器件后（或者如果沒有開始使用的器件），則從右側列表中選擇 EVM 名稱，然后點擊 Add。如果用戶計劃使用解串器對 DS90UB933-Q1EVM 進行編程，則選擇解串器名稱（前提是該解串器已連接）。

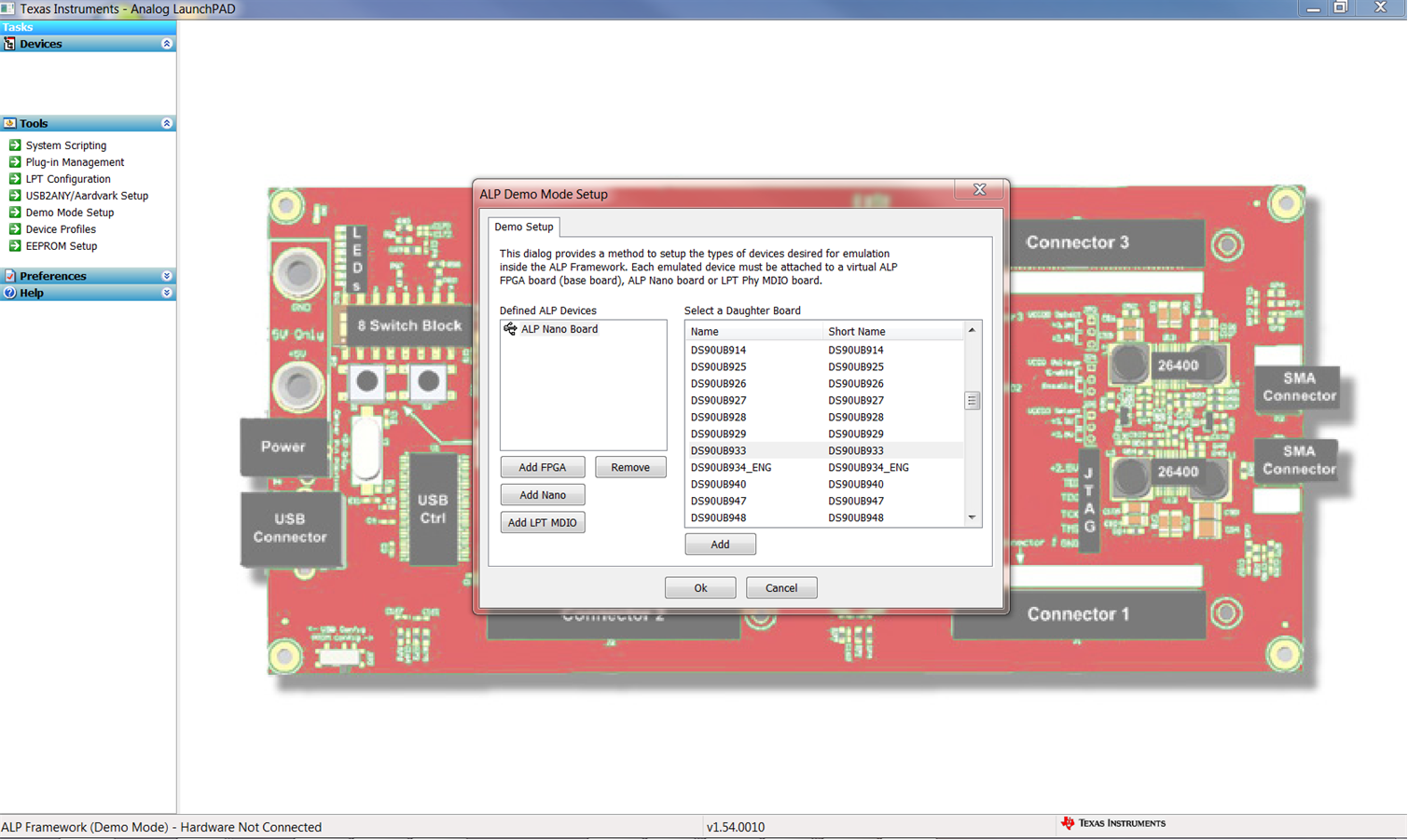

圖 3-4 EVM 列表
