ZHCUBX6C March 2018 – April 2024 TUSB1044
2.2.1 TUSB1044 EVM 默認跳線和開關配置
默認情況下為 TUSB1044 配置提供以下接頭，配置設置需要根據系統(tǒng)中各通道的損耗量進行優(yōu)化。
表 2-1 TUSB1044 配置引腳
| 參考 位號 |
JMP 控制 | 配置 |
|---|---|---|
| J1 | CTL0/SDA | 無連接 |
| J2 | FLIP/SCL | 無連接 |
| J3 | HPDIN | 無連接 |
| J4 | VCC 隔離 | 無連接 |
| J6 | VCC33 | 無連接 |
| J9 | 1044_IO | 引腳 1-2 上的分流器 (2P5) |
| JMP2 | DEQ1 | 引腳 1-2 上的分流器 (GND) |
| JMP3 | DEQ0 | 引腳 1-2 上的分流器 (GND) |
| JMP4 | UEQ1/A1 | 引腳 1-2 上的分流器 (GND) |
| JMP5 | UEQ0/A0 | 引腳 1-2 上的分流器 (GND) |
| JMP6 | CFG1 | 引腳 2–4 上的分流器 (20K PD) |
| JMP7 | CFG0 | 引腳 1-2 上的分流器 (GND) |
| JMP8 | VIO_SEL | 引腳 1-2 上的分流器 (GND) |
| JMP9 | I2C_EN | 引腳 1-2 上的分流器 (GND) |
| JMP10 | EQ1 | 引腳 1-2 上的分流器（200Ω 至 GND） |
| JMP11 | DC_BOOST1 | 引腳 1-2 上的分流器（20kΩ 至 3.3V） |
| JMP12 | EQ2 | 引腳 1-2 上的分流器（200Ω 至 GND） |
| JMP13 | DC_BOOST2 | 引腳 1-2 上的分流器（20kΩ 至 3.3V） |

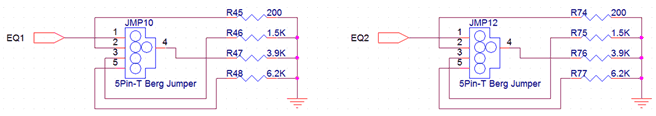

圖 2-3 早期電路板 JMP10 和 JMP12 原理圖
圖 2-4 早期電路板 JMP10 和 JMP12 布局布線表 2-2 開關配置
| SW1 位置 | 控制信號 | 配置 |
|---|---|---|
| 1 | EN | 開啟 |
| 2 | SWAP | 關閉 |
| 3 | SLP_S0# | 開啟 |
| 4 | DIR1 | 關閉 |
| 5 | DIR0 | 關閉 |
| 6 | CTL1 | 開啟 |
| 7 | CTL0/SDA | 開啟 |
| 8 | FLIP/SCL | 關閉 |
