如果安裝在默認目錄中,則通過在 Windows? 開始 菜單中搜索“AFE20408EVM”來啟動 AFE20408EVM 軟件。

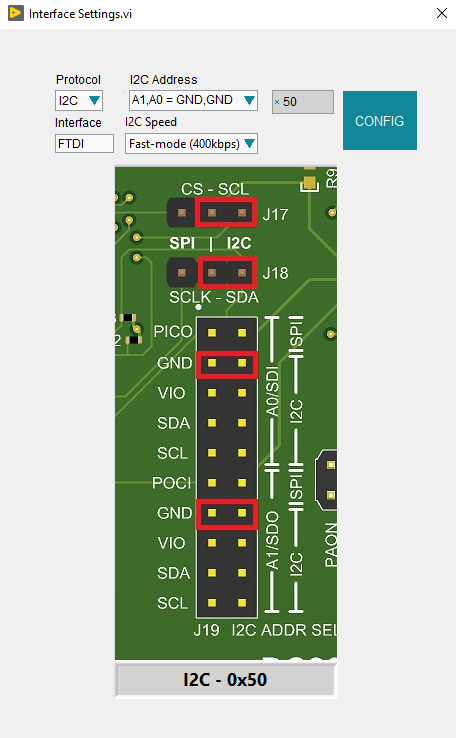

圖 4-3 顯示了 GUI 啟動時出現的初始配置菜單。從該菜單中,選擇接口協議以及 I2C 地址(若需要)。選擇 CONFIG 按鈕以保存當前設置并啟動主 GUI。
圖 3-3 啟動時的 AFE20408EVM 接口設置圖 4-4 顯示了啟動后的 GUI。

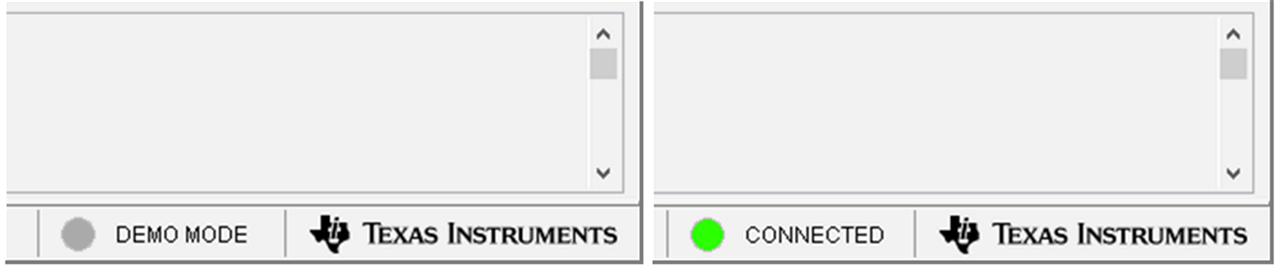

圖 3-4 啟動時的 AFE20408EVM GUI如果軟件啟動時 FTDI 控制器未連接到 PC,則 GUI 默認為 demo 模式。圖 4-5 展示了該 GUI 的左下角,此處顯示了硬件連接狀態:DEMO MODE 或 CONNECTED.。將 FTDI 控制器正確連接到 PC 后,重新啟動 AFE20408EVM 軟件以檢測器件。
圖 3-5 FTDI 數字控制器連接狀態
