ZHCUBS8B October 2023 – February 2024 AFE20408

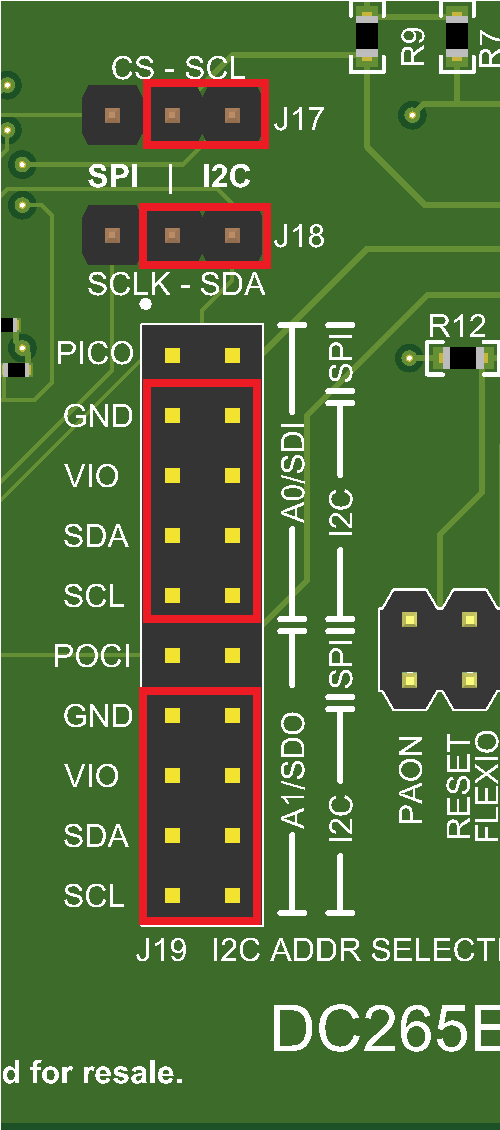

圖 3-3 展示了配置用于 I2C 通信的 AFE20408EVM。
圖 2-3 AFE20408EVM 配置 I2CJ19 上的跳線連接確定了 AFE20408 的器件地址。下表顯示了特定器件地址所需的 A1 和 A0 跳線配置。
| A1 | A0 | [A6:A0] |
|---|---|---|
| GND | GND | 101 0000 |
| GND | VIO | 101 0001 |
| GND | SDA | 101 0010 |
| GND | SCL | 101 0011 |
| VIO | GND | 101 0100 |
| VIO | VIO | 101 0101 |
| VIO | SDA | 101 0110 |
| VIO | SCL | 101 0111 |
| SDA | GND | 101 1000 |
| SDA | VIO | 101 1001 |
| SDA | SDA | 101 1010 |
| SDA | SCL | 101 1011 |
| SCL | GND | 101 1100 |
| SCL | VIO | 101 1101 |
| SCL | SDA | 101 1110 |
| SCL | SCL | 101 1111 |
