ZHCUBR0 January 2024
3.4 負載瞬態和環路響應
圖 3-10 和 圖 3-11 顯示了兩種設計對負載瞬態的響應。電流階躍為 5 A 至 20 A，電流階躍壓擺率為 1A/μs。電子負載用于提供直流 5A 負載，EVM 上的負載瞬態電路用于提供 15A 階躍。為 U1 和 U2 分別使用 TP11 和 TP29 來測量 VOUT 電壓。
圖 3-12 和圖 3-13 顯示了兩種設計的環路特性。所示為 12V VIN 電壓和 15A 負載的增益和相位圖。

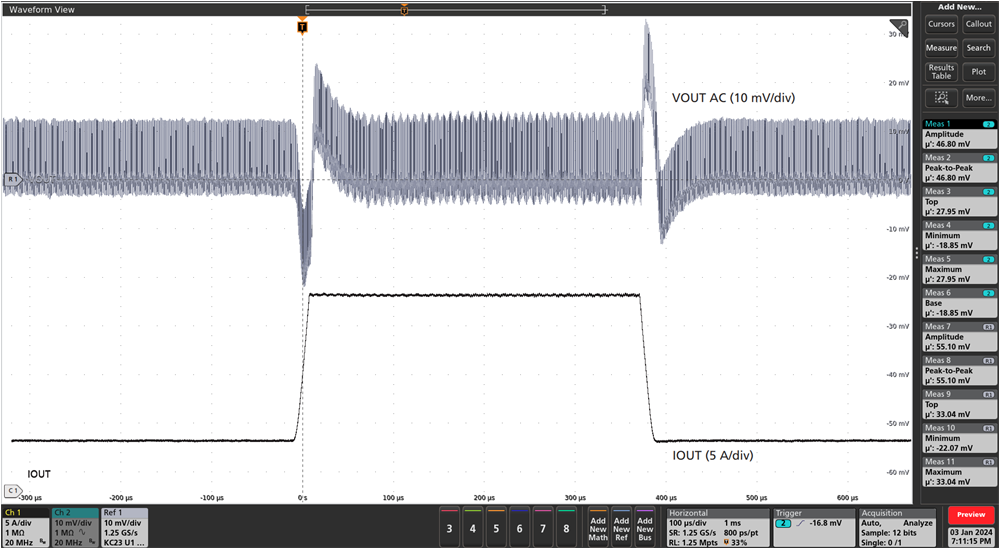

圖 3-10 U1 瞬態響應
圖 3-12 U1 波特圖 – 15A 負載

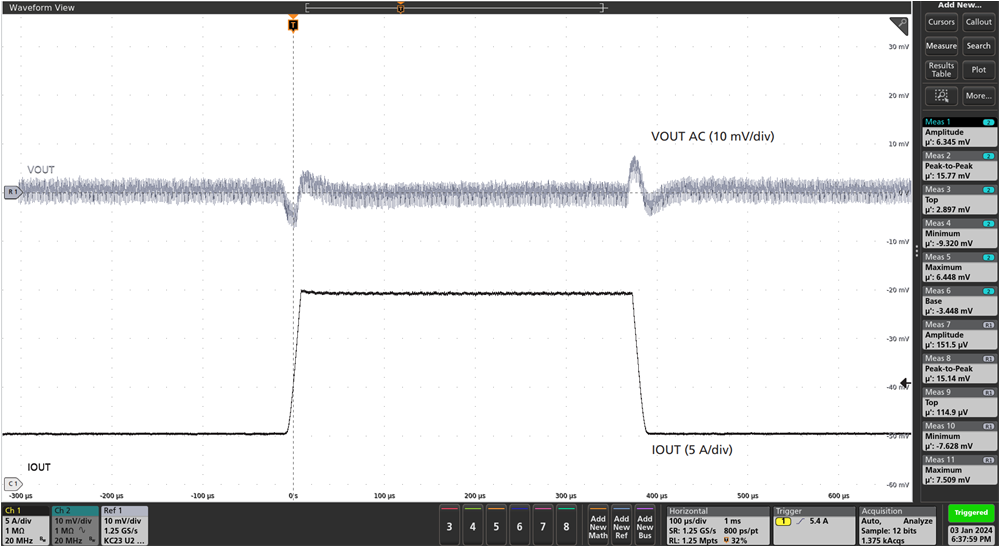

圖 3-11 U2 瞬態響應
圖 3-13 U2 波特圖 – 15A 負載
