ZHCUBQ9A August 2018 – January 2024 TPS560430-Q1
1 引言
德州儀器 (TI) TPS560430QEVM 評估模塊 (EVM) 可幫助設計人員評估 TPS560430-Q1 寬輸入降壓穩壓器的運行情況和性能。

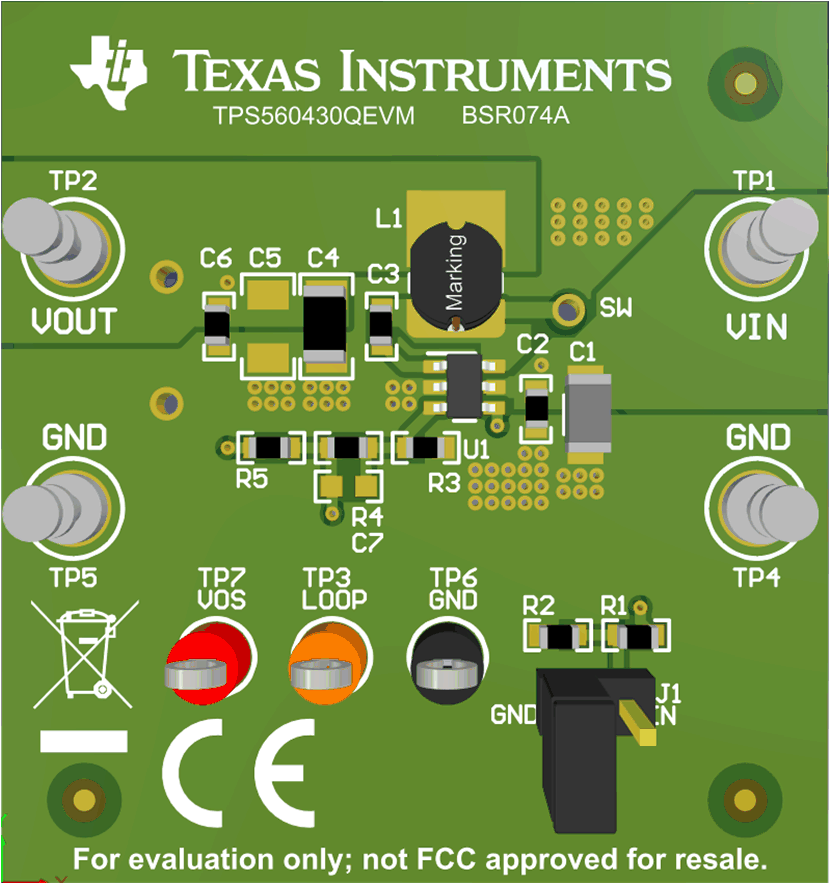

圖 1-1 TPS560430QEVM 電路板EVM 特性
- 7.5V 至 36V 輸入電壓范圍
- 精確的 5V 輸出電壓
- 高達 600mA 的輸出電流
- 開關頻率為 2.1MHz
- 斷續模式短路電流保護
- 內部補償
該 EVM 包含一個直流/直流轉換器（請參閱表 1-1）
表 1-1 器件和封裝配置
| 轉換器 | EVM | 器件 | 封裝 |
|---|---|---|---|
| U1 | TPS560430QEVM | TPS560430-Q1 | SOT23-6 |
