2.2 跳線信息
注： 一次只能評估一個器件。通過 USB2ANY 連接器和跳線設置選擇 LP5813/LP5812。
如果正在測試 LP5813，請將帶狀電纜插入 USB2ANY_13 連接器。
如果正在測試 LP5812，請將帶狀電纜插入 USB2ANY_12 連接器。
在默認跳線設置下，用戶可在以下條件下評估 LP5813：
- 輸入電壓來自 USB2ANY 的 3.3V 電壓（無需外部電源）。
- 已啟用同步升壓。
- 4 次掃描 TCM 模式（驅動 12 個 LED 點和 4 個輸出）。
圖 3-2 顯示了默認跳線設置。
圖 2-2 默認跳線設置用戶可以按照下面的跳線設置說明，在不同的工作條件下測試 LP5813/LP5812。

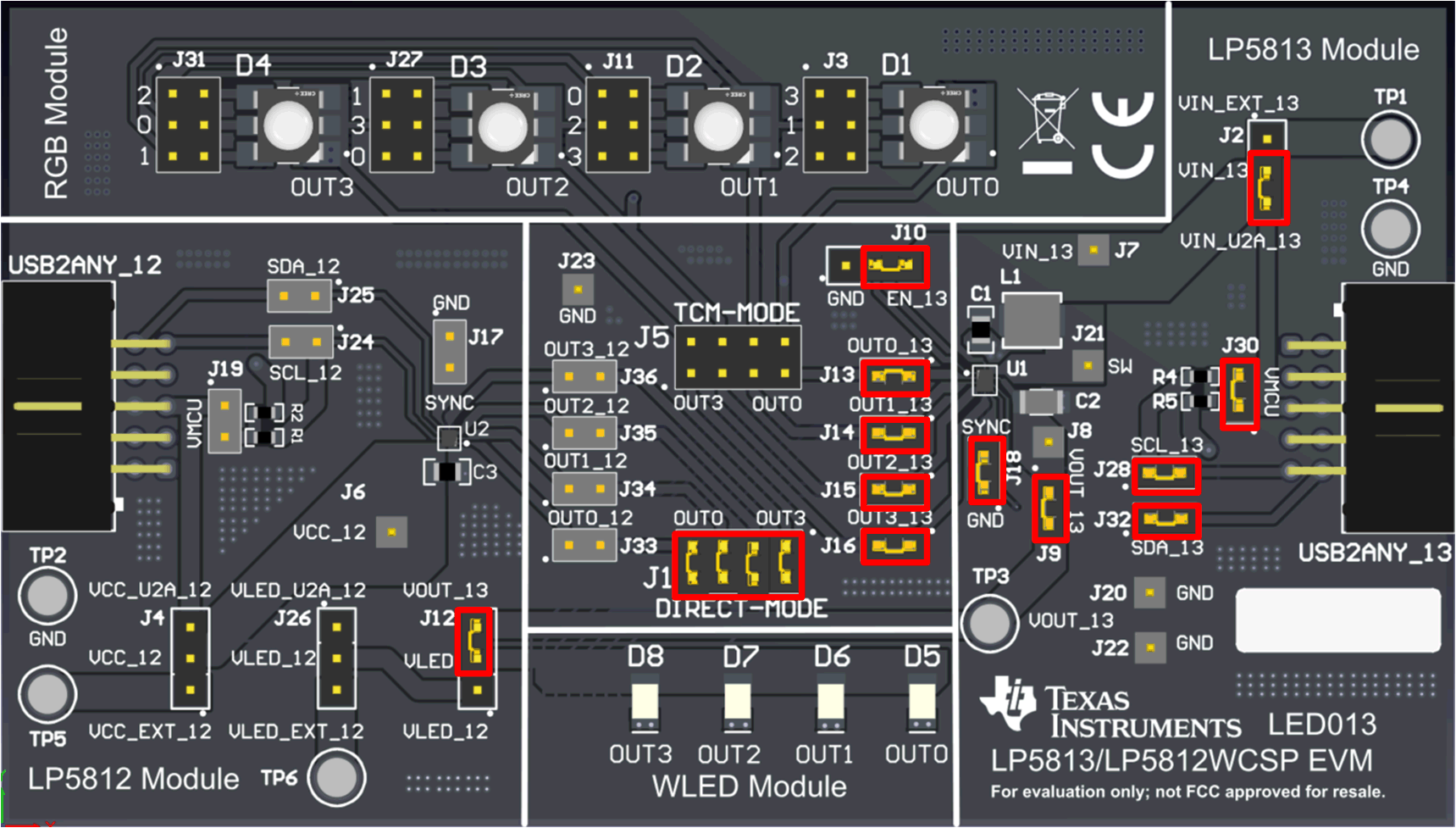

圖 3-3 顯示了在 LP5813 直接模式、啟用升壓功能、不使用外部電源時的跳線設置。

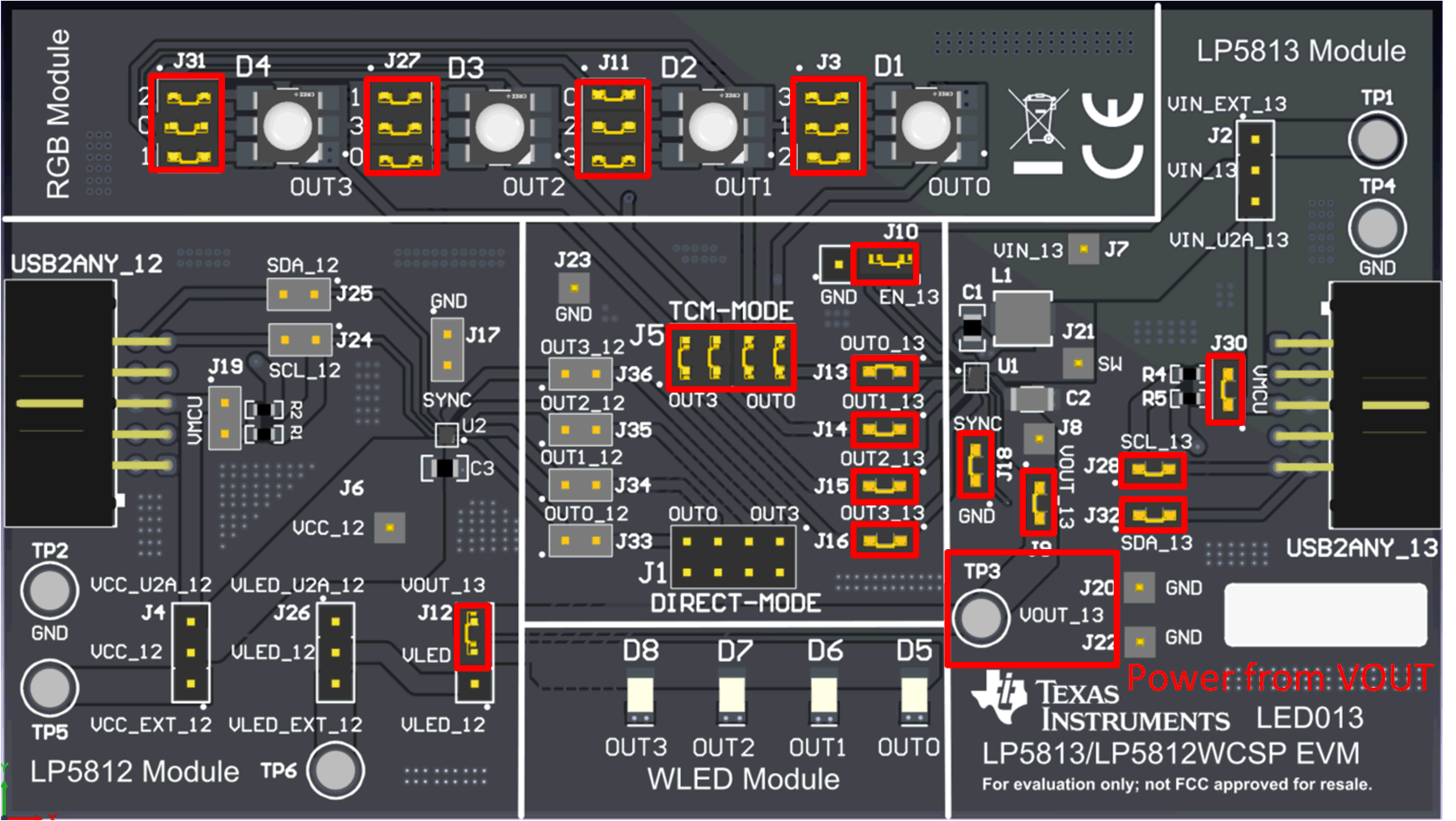

圖 2-3 LP5813 直接模式、啟用升壓功能、不使用外部電源圖 3-4 顯示了在 LP5813 TCM 模式、禁用升壓功能時的跳線設置。
在這種情況下，器件需要由輸出電壓而不是輸入電壓供電。
圖 2-4 LP5813 4 次掃描 TCM 模式、禁用升壓功能、使用外部電源圖 3-5 顯示了在 LP5812 TCM 模式、不使用外部電源時的跳線設置。

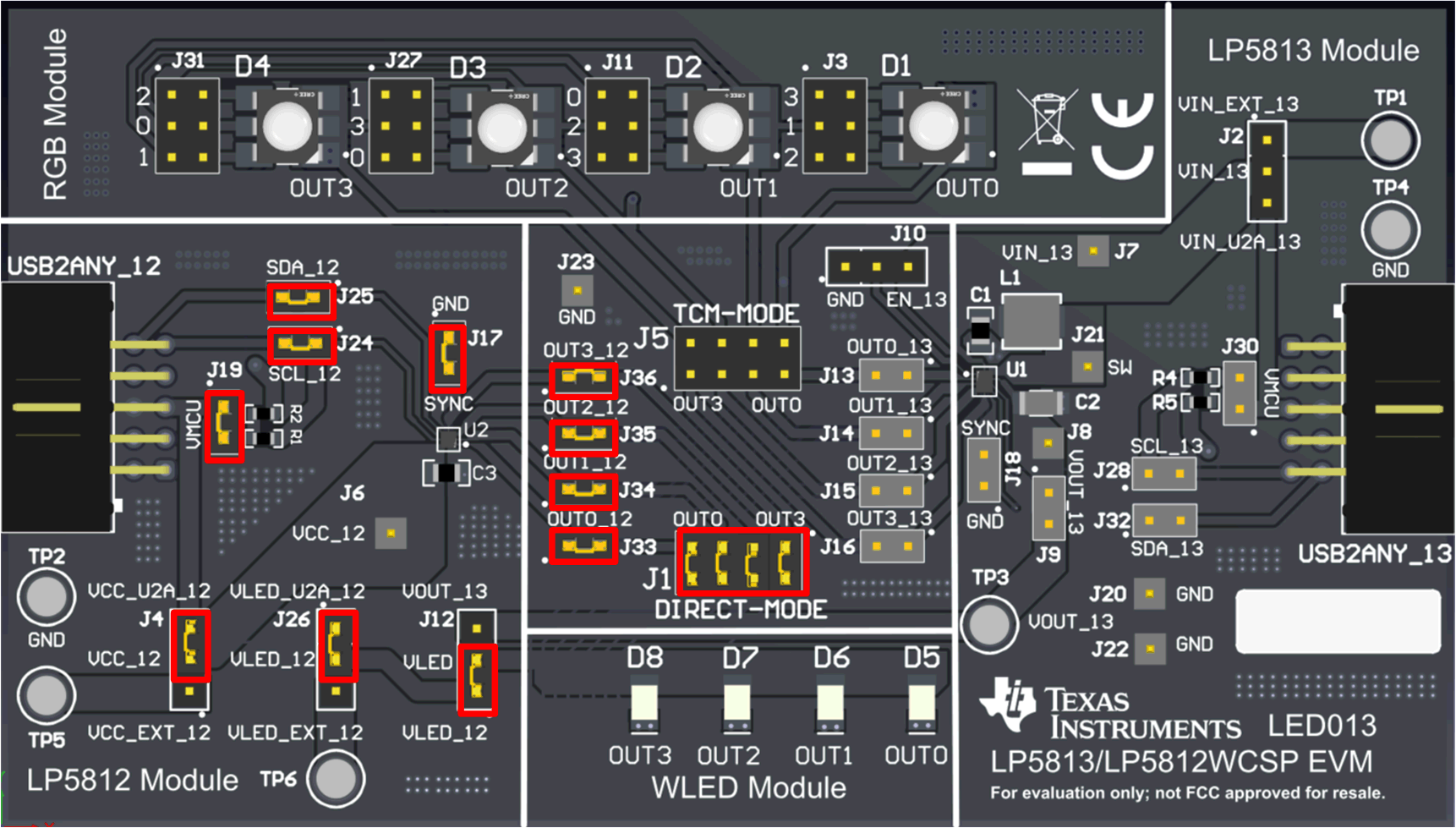

圖 2-5 LP5812 4 次掃描 TCM 模式、不使用外部電源圖 3-6 顯示了在 LP5812 直接模式、不使用外部電源時的跳線設置

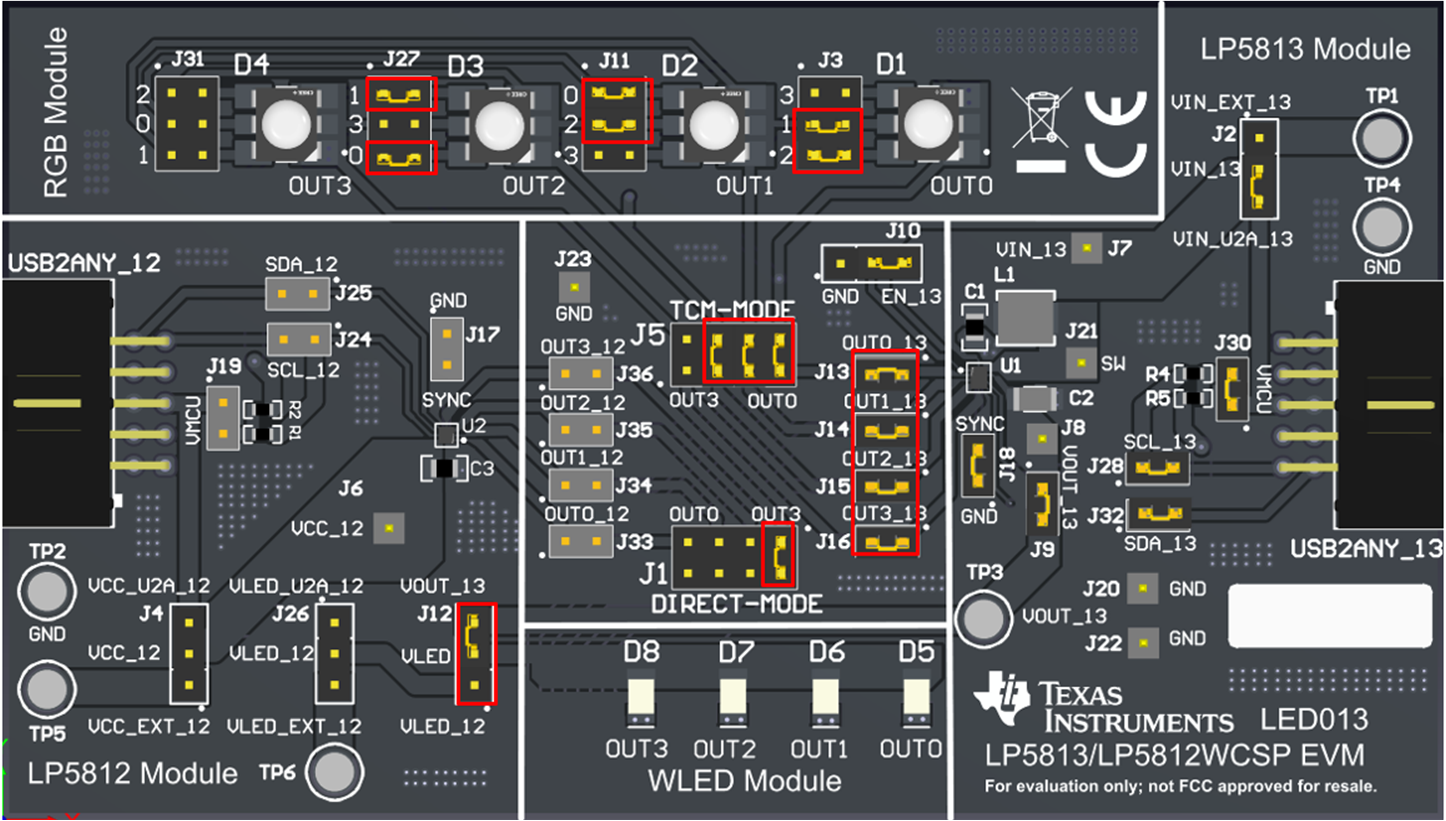

圖 2-6 LP5812 直接模式、不使用外部電源注： 如果用戶希望評估 LP5813，請連接 J13-J16 并斷開 J33-J36。LP5813/LP5812 的每個輸出都不能連接到 J5 和 J1。例如，如果用戶希望使用具有 3 次掃描的混合驅動模式，并選擇 OUT3 作為直接驅動，請將 OUT3 連接到 J1，將 OUT0/OUT1/OUT2 連接到 J5。請參閱圖 3-7 了解更多詳細信息。
圖 2-7 3 次掃描混合驅動模式
