ZHCUBL7 December 2023 DRV8210 , INA350 , MSPM0L1306
2.2.4 濾波器設計
此應用的濾波器設計面臨以下挑戰：需要只具有兩個通用放大器的低噪聲帶通濾波器。一個關鍵問題是通過 INA 的壓力波形需要高直流增益。該濾波器可抑制直流并帶通 0.5Hz 至 7Hz 頻率，總頻率為 70dB 或更高，以拾取 μV 級振蕩。
使用 TI 的濾波器設計工具模擬了幾種拓撲結構，以平衡濾波器性能和噪聲。第一種設計如圖 2-6 所示，是一個二階 Sallen-Key 低通級，后跟一個二階 Sallen-Key 高通級，兩者都具有巴特沃斯響應。這產生了相對平坦的頻率響應，但遺憾的是，增益顯著增加時噪聲也顯著增加。
對于第二種設計，二階 HP 級后跟二階 BP 級，能夠有效地在低頻阻帶處添加三個零點，從而僅用兩個放大器就能更好地濾除 30dB 直流增益。這為應用提供了出色的濾波器性能。然而，模擬的總噪聲約為 540μVPP。

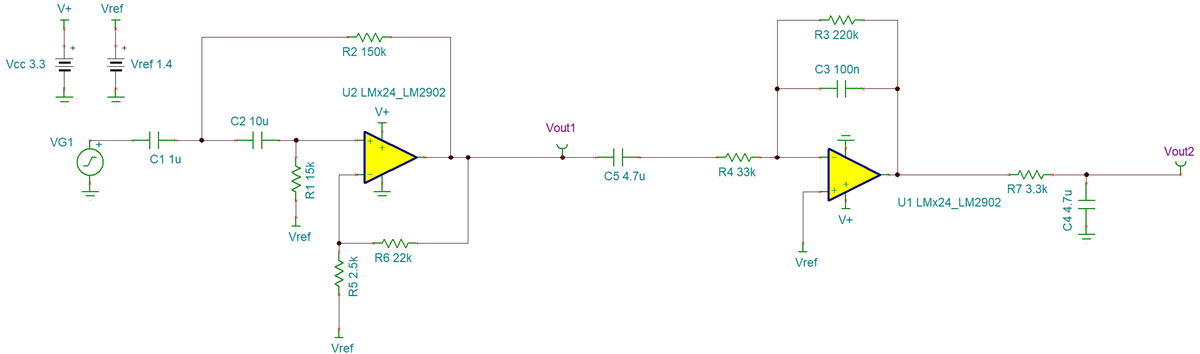

圖 2-6 Sallen-Key 高通 + 帶通圖 2-7 顯示了第三個電路設計，這是一個簡單的 2 級 BP。此濾波器具有出色的噪聲性能和最少無源器件數。一個缺點是當嘗試保持窄通帶時響應不平坦。
圖 2-7 兩級帶通電路兩級帶通旨在優先考慮低噪聲、阻帶衰減和元件成本。在最佳設置中，優選 NP0/C0G 或至少 X5R，以提高對溫度的耐受性并降低噪聲。
方程式 3.
方程式 4.
