1 簡介

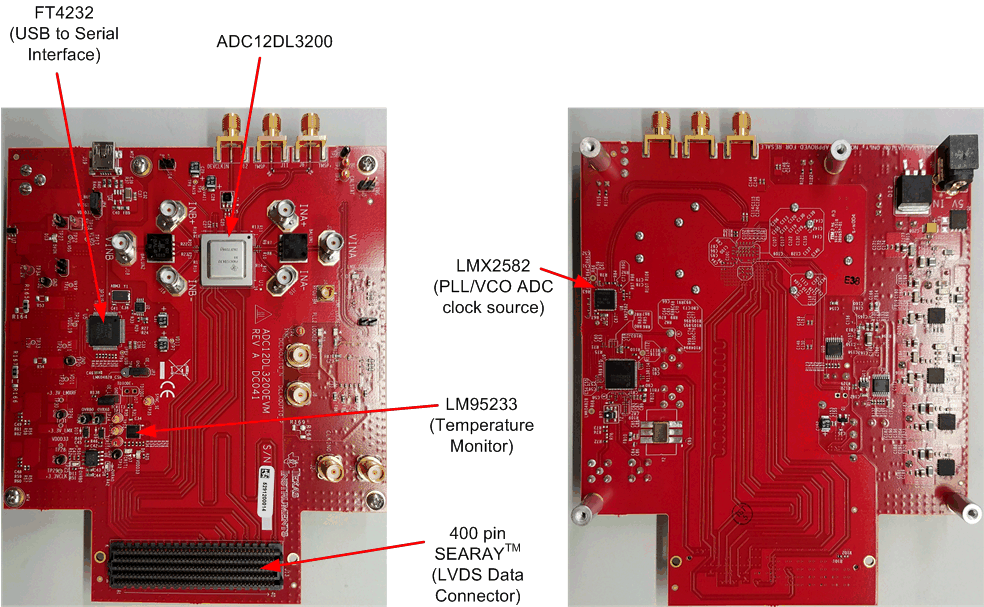

ADC12DLXX00 是一款雙通道、12 位 ADC，采樣速率在雙通道模式下高達 3.2 千兆樣本/秒 (GSPS) 和 2.5GSPS，或在單通道模式下高達 6.4GSPS 和 5GSPS。ADC12DLXX00EVM 器件的輸出數據通過高速 LVDS 接口傳輸。此評估板還包括以下重要特性：
- 變壓器耦合信號輸入網絡，支持 500kHz 至 9GHz 的單端信號源
- LMX2582 時鐘合成器生成 ADC 采樣時鐘
- 變壓器耦合時鐘輸入網絡，用于通過外部低噪聲時鐘源測試 ADC 性能
- LM95233 溫度傳感器
- 通過 USB 連接器和 FTDI USB 轉 SPI 總線轉換器進行器件寄存器編程
- 通過 400 引腳 SEARAY? 接口連接器實現高速 LVDS 數據輸出 注：
雖然此連接器也用于 FMC 標準電路板，但 LVDS 數據、時鐘和頻閃燈引腳排列專用于 ADC12DL3200EVM、TSW14DL3200EVM 及其他兼容電路板。
使用 TSW14DL3200EVM 數據采集板可以快速輕松地采集來自 ADC12DLXX00EVM 板的數字數據。
注：
TSW14DL3200EVM 支持 48 個速率高達 1600Mbps 的數據對（多路信號分離器 = 1）。
TSW14DL3200EVM 會采集 LVDS 數據，對數據進行解碼并將數據存儲在存儲器中，然后通過 USB 接口將數據上傳到連接的 PC 進行分析。PC 上的 High-Speed Data Converter Pro (HSDC Pro) 軟件與硬件通信并處理數據。
在本文檔的以下章節中，ADC12DLXX00EVM 稱為 EVM，而 ADC12DLXX00 器件稱為 ADC 器件。
