ZHCUBK0A September 2023 – December 2023
3.2.4 升壓模式驗證
執行以下步驟進行升壓模式驗證：
- 關閉并斷開 1 號 PS。
- 將負載 1（電池仿真器）設置為 3.7V 和 2A 的電流限值。 注： 如果從 BATTERY-J4(3) 連接到 GND-J4(1) 的負載 1 不是四象限電源，則移除負載 1 并使用 PS #1，設置為 3.7V、2A 電流限制，并連接到 BATTERY-J4(3) 和 GND-J4(1)。
- 在 EVM 軟件的 16 位選項卡上，確認將 OTG 調節電壓 VOTG 設置為 5040mV，并將 OTG 電流限制 IOTG 設置為 1000mA。

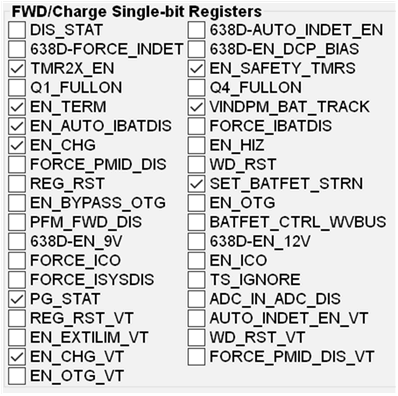

- 在 EVM 軟件的 8 位選項卡上，選中
- 將負載 2 連接到 VPMID-J3(1) 和 PGND-J3(2) 之間。
- 將負載 2 設置為 500mA 恒流負載并打開負載。
- 為確認 VOTG 調節，
- 測量→ VBUS = 5040mV + 155mV
- 關閉并斷開電源。
- 斷開負載 2 的連接。
