ZHCUBG1 October 2023 BQ25185
3.3 出廠模式進入和退出
若要進入出廠模式狀態，請按以下方式連接設備：
電源 PS#1：5V 時 BQ25185EVM 的 VIN
- 電源 PS #2：3.7V 時 BQ25185EVM 的 VBAT
- 示波器通道 SC #1：TP4 處的 VIN
- 示波器通道 SC #2：TP7 處的 VBAT
- 示波器通道 SC #3：TP5 處的 VSYS
- 示波器通道 SC #4：TS/MR 為 TP11
過程
- 打開 PS#2 電源。VSYS 應升高至約 3.7V。
打開 PS#1 電源。VSYS 應升高至 4.5V
- 按住 SW1（EVM 上的按鈕）至少 10 秒
- 釋放 SW1
從 BQ25185EVM 斷開 PS#1 或將其斷電。
- 觀察 VSYS 下拉至 0V
- 確認 VSYS 上的電壓為 0V 后，您可以通過插入 VIN ( > VUVLO) 退出出廠模式
.

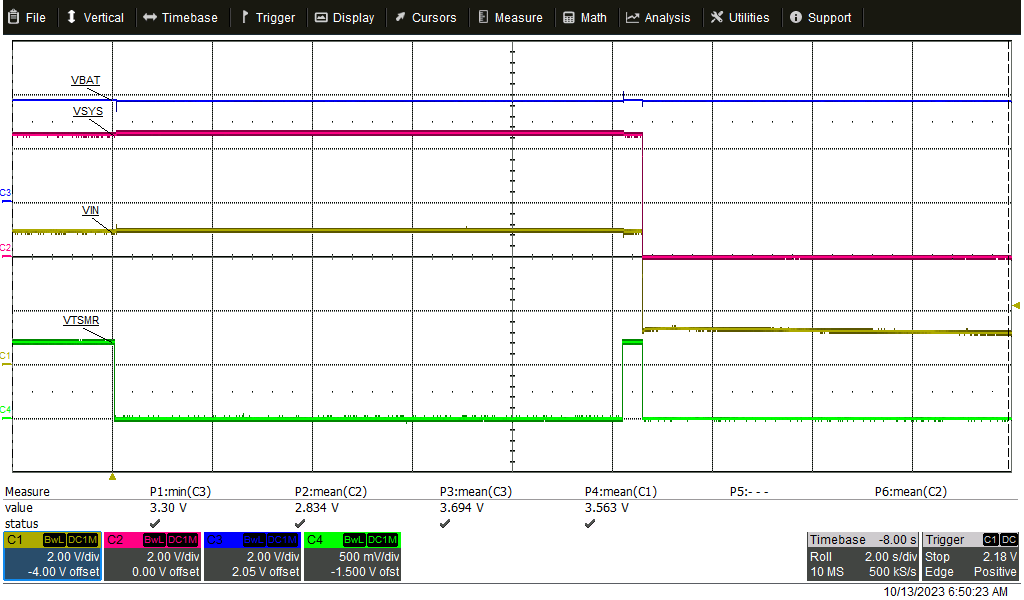

圖 3-1 移除 VIN 時進入出廠模式

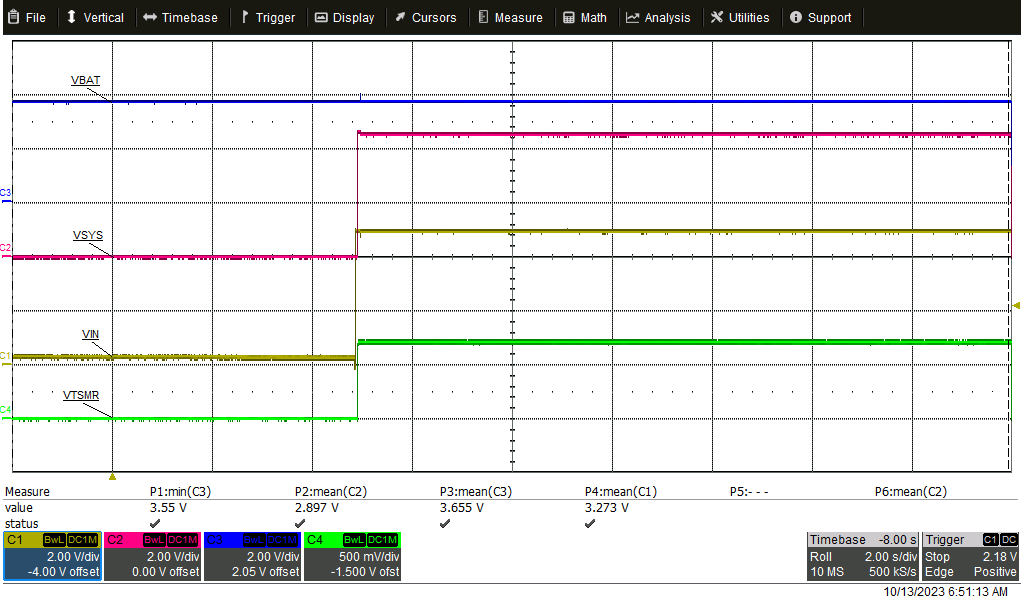

圖 3-2 通過插入 VIN 退出出廠模式
