所需設備

TPS389387EVM 評估所需的硬件設備：

TPS389387EVM
MSP430 LaunchPad?，MSP-EXP430FR2355
MSP430 連接器/電源線（USB 轉 micro-USB）
多通道示波器，用于檢查評估波形
跳線電纜，用于附加評估

TPS389387EVM 評估所需的軟件：

一個包含用于控制 TPS389387EVM 的可編輯代碼的 zip 文件。可以在此處下載該文件。
Code Composer Studio IDE (CCS)，CCS v8.0 或更高版本。Code Composer Studio Desktop 是一種專業的集成開發環境，支持 TI 的微控制器和嵌入式處理器產品組合。Code Composer Studio 包含一整套用于開發和調試嵌入式應用的工具。Code Composer Studio 包含用于優化的 C/C++ 編譯器、源代碼編輯器、工程構建環境、調試器、性能分析器以及很多其他功能。請訪問 Code Composer Studio 了解有關 CCS 的更多信息并下載該工具。

硬件設置

請按照以下步驟進行硬件設置：

將 MSP430 連接到 TPS389387EVM 底部的引腳。包含 MSP430 的 TPS389387EVM 電路板底部中詳細說明了方向。確保 GND 引腳與相應的板連接器相匹配。
將電源線連接到 MSP430 和計算機的 USB 端口。
確保根據表 3-2 中的指南連接了所有跳線。

軟件設置

下載 Code Composer Studio IDE (CCS) 以編輯該 EVM 的代碼。
1. 有一個云編輯器可供使用，但這不是必需的。
2. CCS 可能會詢問是否需要其他元件。請選擇 MSP430 選項，然后再繼續下載。
下載評估 EVM 所需的代碼。
啟動 CCS 并將代碼導入工作區。請參閱 ti.com 上的 CCS 入門說明以獲得更多幫助。
1. 啟動 CCS 后，選擇一個工作區目錄。這將確定您的工程在操作系統上的位置。

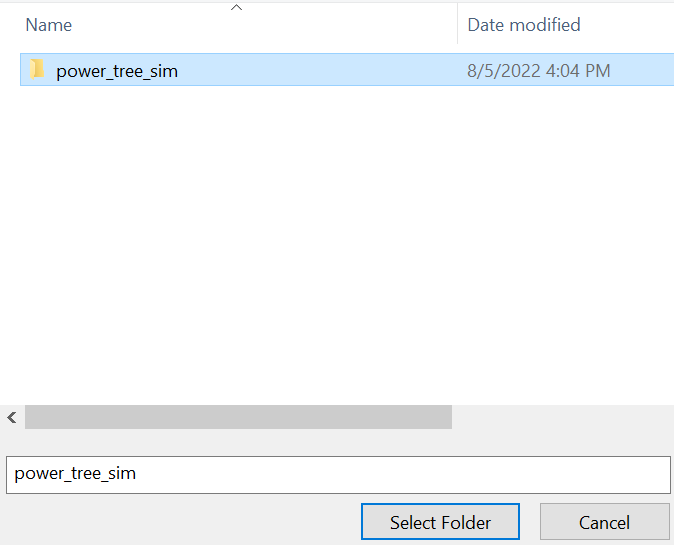

2. 使用“Project”>“Import Existing CCS Eclipse Project”。轉到包含 main.c 的所需演示工程目錄。圖 5-1 對此進行了說明。
  圖 4-1 在 CCS 中選擇工程目錄
3. 點擊 OK。

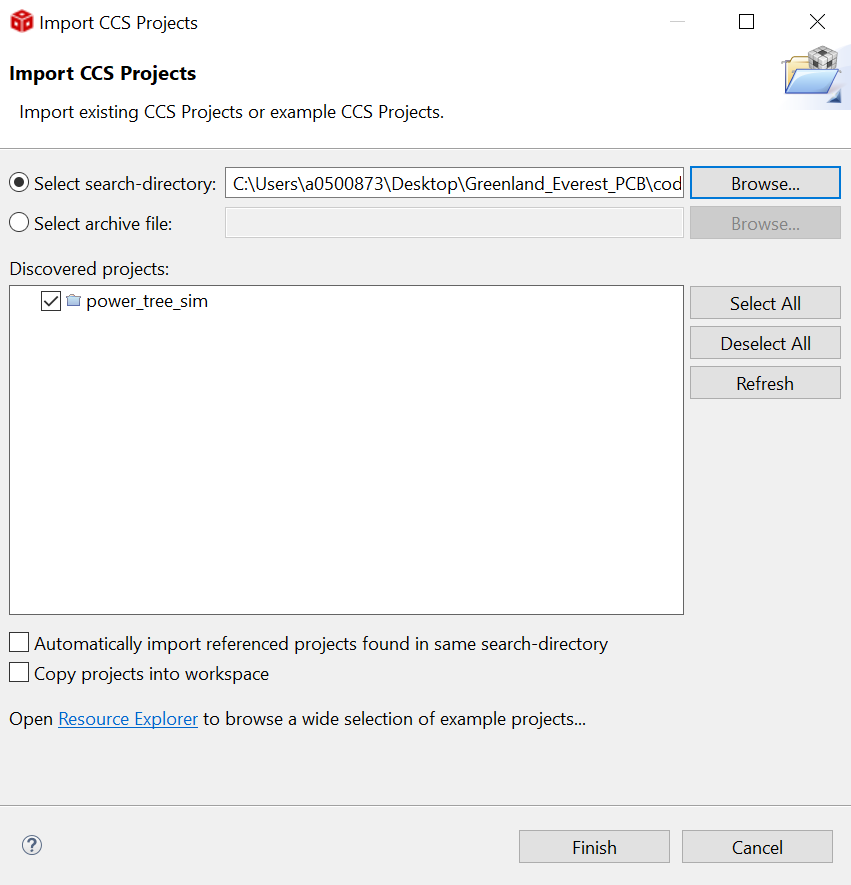

4. CCS 識別該工程并允許用戶導入。通過查找工程名稱左側的復選標記來進行檢查，以確保 CCS 已找到該工程。如圖 5-2 中所示。
  圖 4-2 在 CCS 中識別該工程
5. 如果 CCS 未顯示復選標記，那么這意味著您的工作區已有一個同名的工程。可以通過重命名或刪除該工程來解決此問題。

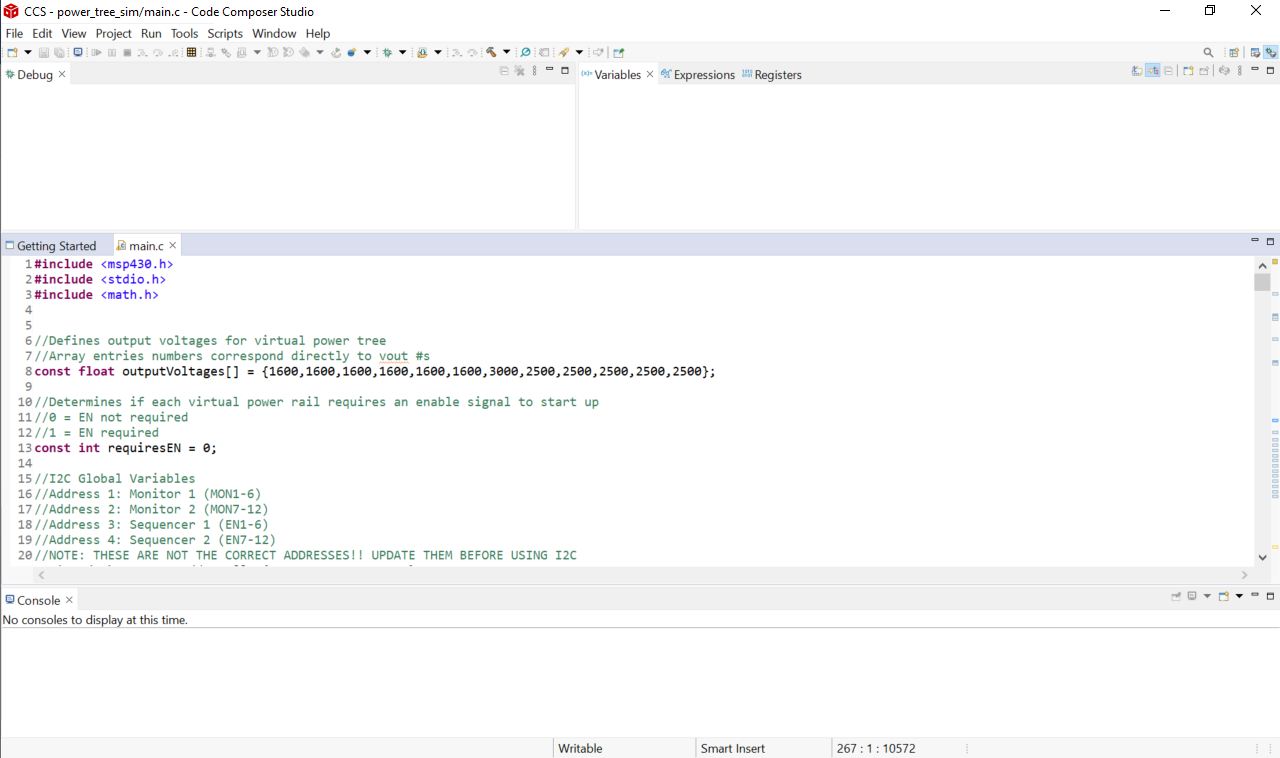

6. 此時，代碼已全部上傳至 CCS 中。工作區如圖 5-1 所示。
圖 4-3 已上傳代碼的 CCS 工作區
編輯代碼以確認操作正確。
1. 要更改虛擬電源樹的輸出電壓，請編輯第 8 行。該行內容如下：
  const float outputVoltages[] = {1600,1600,1600,1600,1600,1600,3000,2500,2500,2500,2500,2500};
  括號中的每個值都對應于 TPS389006 功率監測器軌的輸出電壓。這些值均以毫伏為單位。
2. 要更改每個虛擬電源軌是否需要來自序列發生器的使能信號才能啟動，請編輯第 13 行。該行內容如下：
  const int requiresEN = 0;
  如果“=”后面的值是 0，則不需要來自序列發生器的使能信號。如果該值設置為 1，則需要來自序列發生器的使能信號才能啟動。

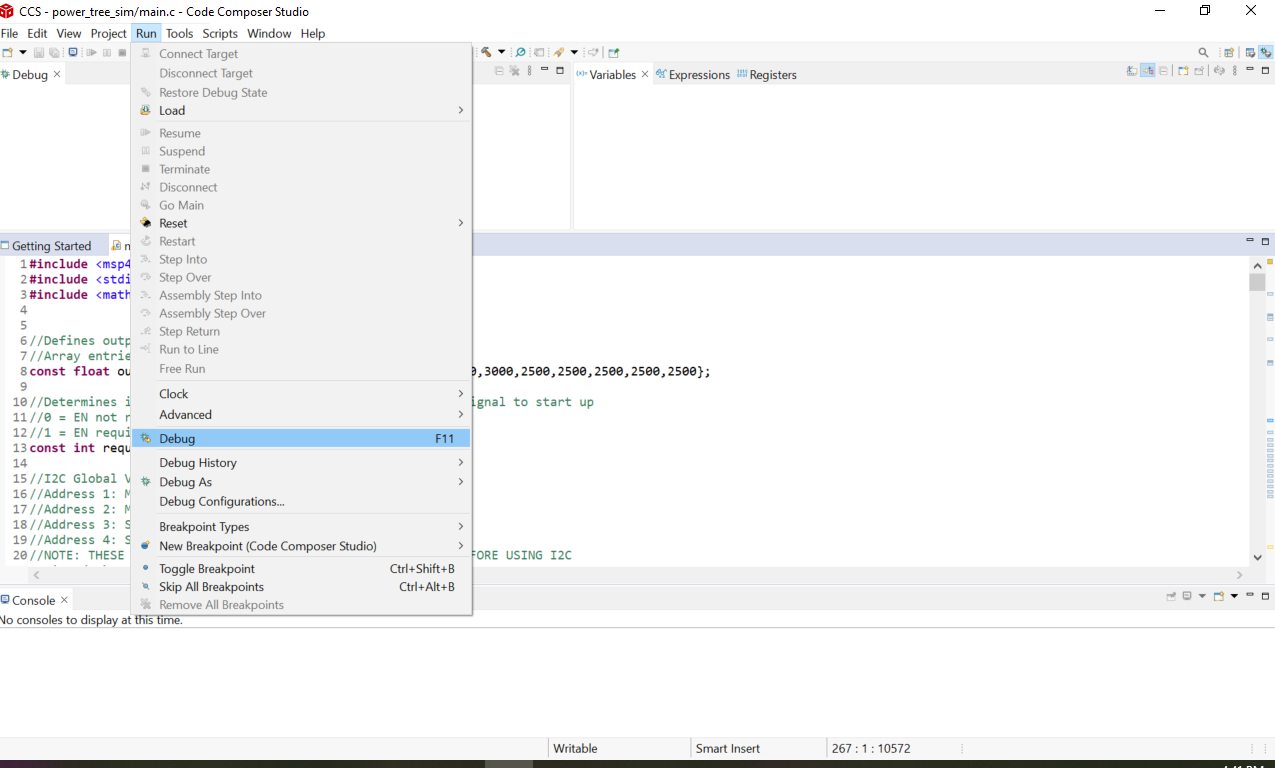

通過在 CCS 工作區中選擇 Run > Start Debugging 來運行代碼。有關更多信息，請參閱圖 5-4。
圖 4-4 在 CCS 中運行代碼
代碼運行后，確認操作正確。
1. 通過測量接頭 (J18) 和示波器之間的連接產生的波形來檢查輸出電壓。為了更清楚地了解引腳位置，請查看原理圖或圖 3-1。
2. 通過檢查 EVM 上的 LED 來確定使能和中斷的正確操作。請參閱表 3-1 中的 LED 功能。
3. 通過按住 MSP430 LaunchPad 上的按鈕 S1，序列發生器將按順序使電壓軌斷電。松開按鈕會使電源軌按順序上電?？赏ㄟ^將示波器連接到接頭 J18 的使能輸出來檢查上電和斷電序列。

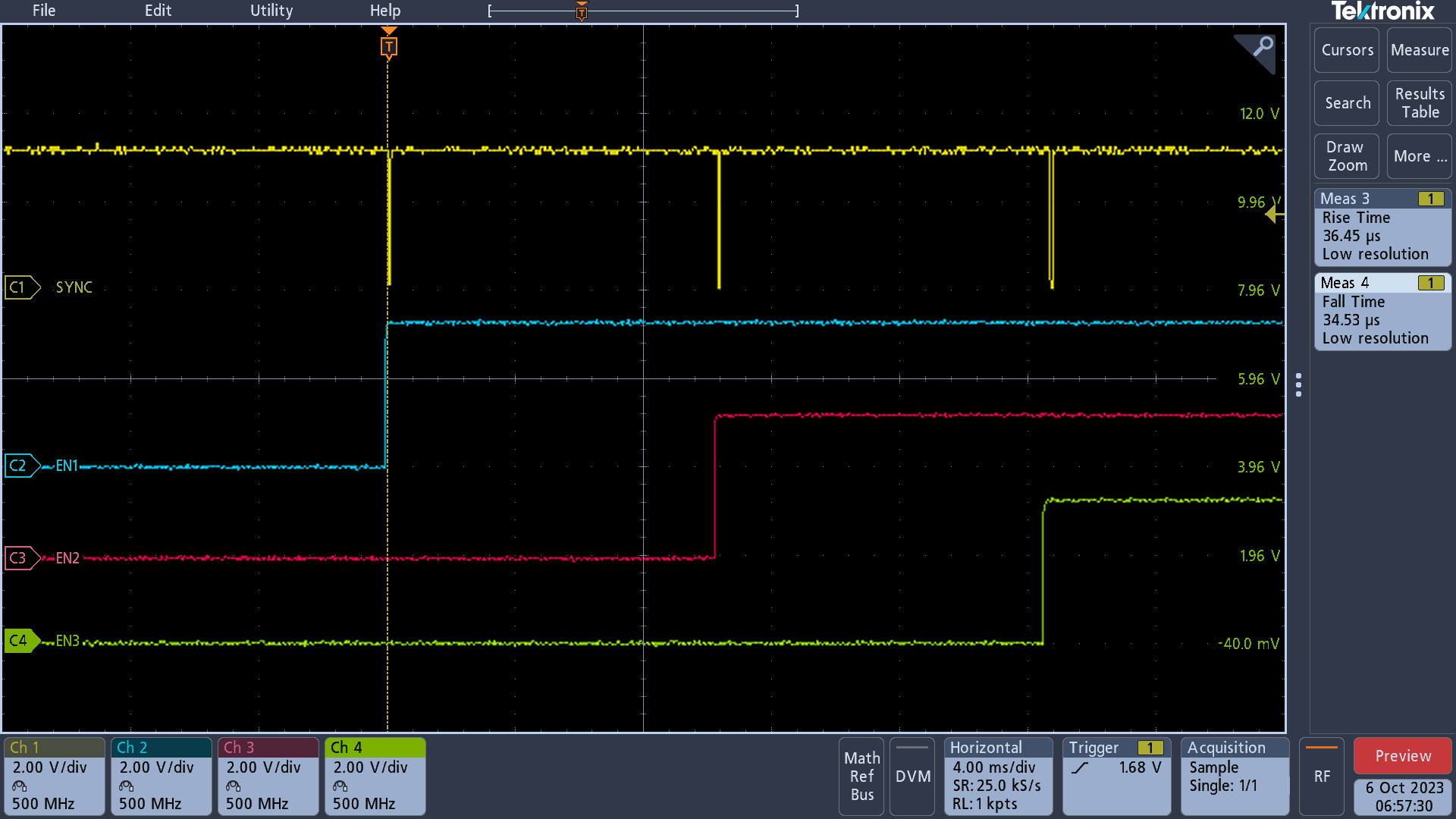

4. 圖 5-5 展示了上電序列中前三個使能信號的正確操作以及來自 TPS389006 的相應同步脈沖。
  圖 4-5 具有同步的上電序列

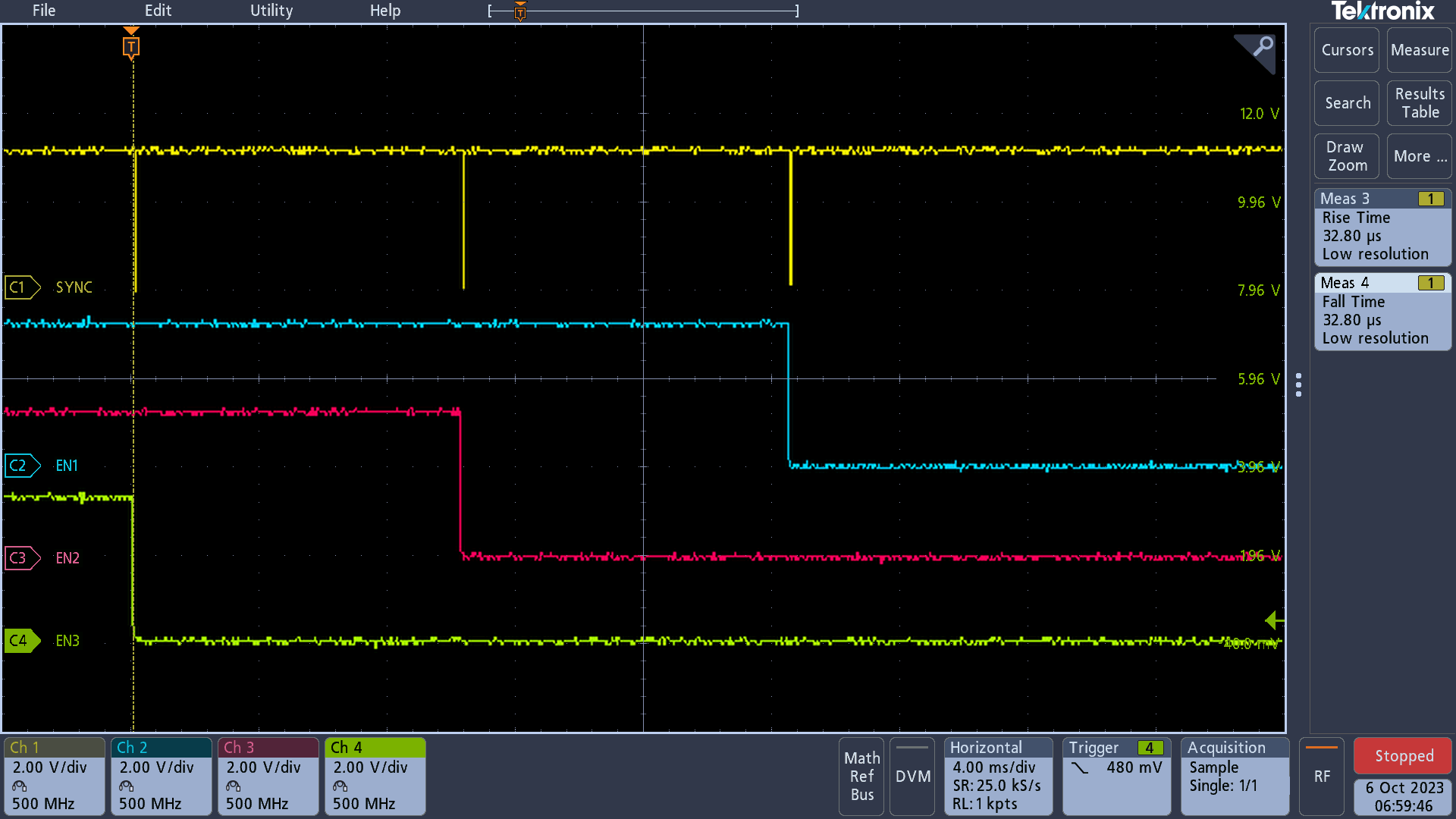

5. 圖 5-6 展示了斷電序列中前三個使能信號的正確操作以及來自 TPS389006 的相應同步脈沖。
  圖 4-6 具有同步的斷電序列

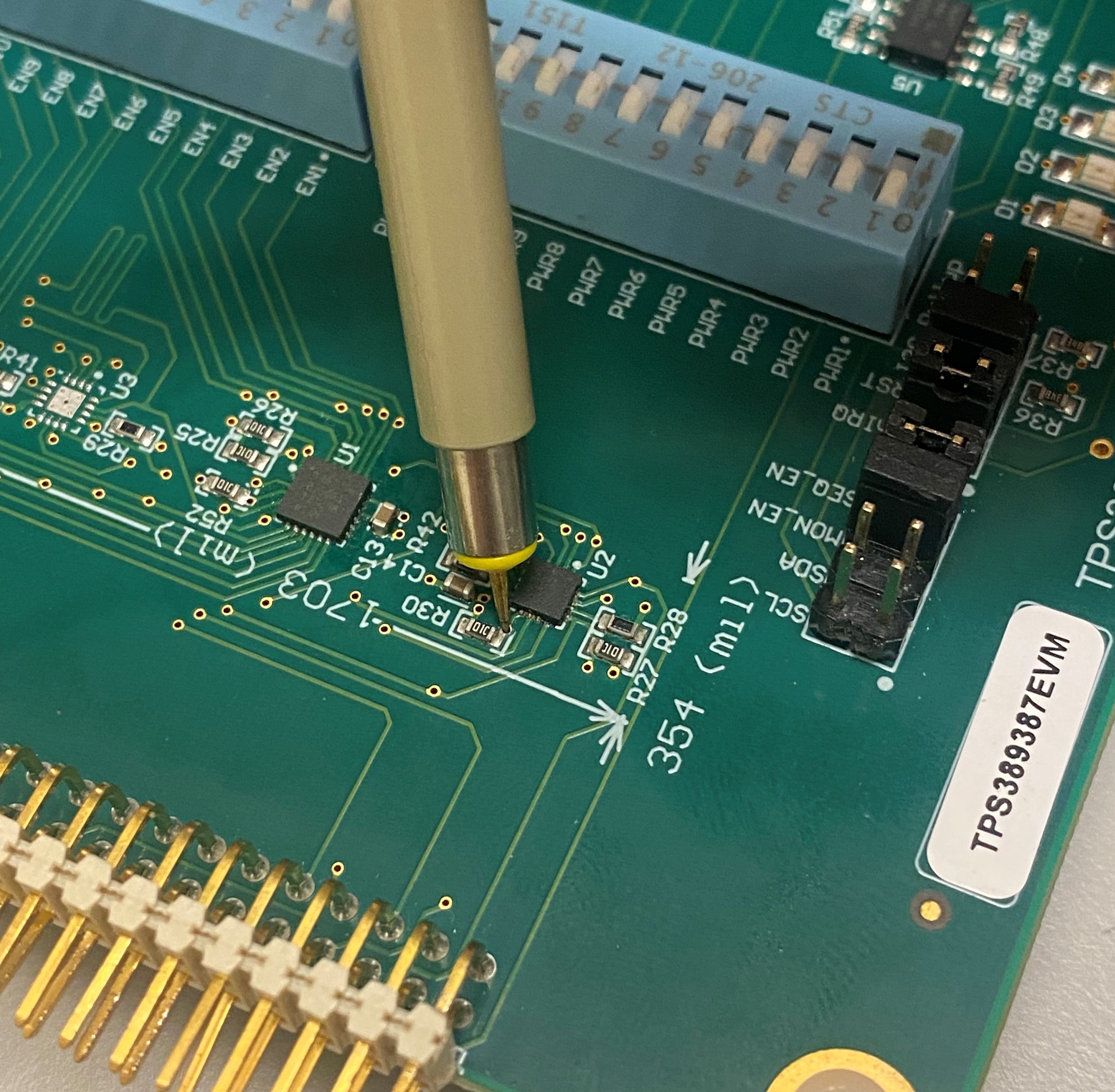

6. 圖 5-7 展示了在 EVM 上放置示波器探頭以查看同步信號的位置。將探頭放置在最靠近器件 U2 的 R30 端子上。
  圖 4-7 同步信號探頭
DIP 開關也可用于手動測試器件中斷和使能的功能。
1. 如果發生中斷，則 LED1 (D1) 會亮起?？梢允褂每刂?TPS389006 電源軌的 DIP 開關 (SW1) 對此進行測試。當這些 DIP 開關切換到關閉位置時，相應的電源軌被手動關閉，從而產生中斷并點亮 LED1。
2. 激活使能 1 后，LED2 (D2) 亮起?？梢允褂每刂?TPS38700S-Q1 使能的 DIP 開關 (SW2) 對此進行測試。當這些 DIP 開關切換到關閉位置時，相應的 EN 被手動關閉，從而使 LED2 熄滅。
3. 當使能 2 和使能 3 被激活時，LED3 (D3) 和 LED4 (D4) 分別亮起?？梢酝ㄟ^與 LED2 相同的方式對此進行驗證。
