ZHCUBC1A April 2023 – September 2023 TAS6424R-Q1
2.5.2 TAS6424R-Q1 器件監測與控制窗口中的設置
以 TAS6424E 的“Register Map”窗口作為參考。大多數寄存器設置都是在“Device Monitor & Control”窗口中完成的。
點擊 TAS6424E EVM 應用窗口左下角的 CONNECT 按鈕，請參見圖 2-9。TAS6424E EVM 旁邊的 LED 燈從灰色轉為綠色，CONNECT 按鈕變為 DISCONNECT 按鈕。
點擊 TAS6424E“Device Monitor and Control”框，圖 2-9 展示了該窗口的顯示方式。

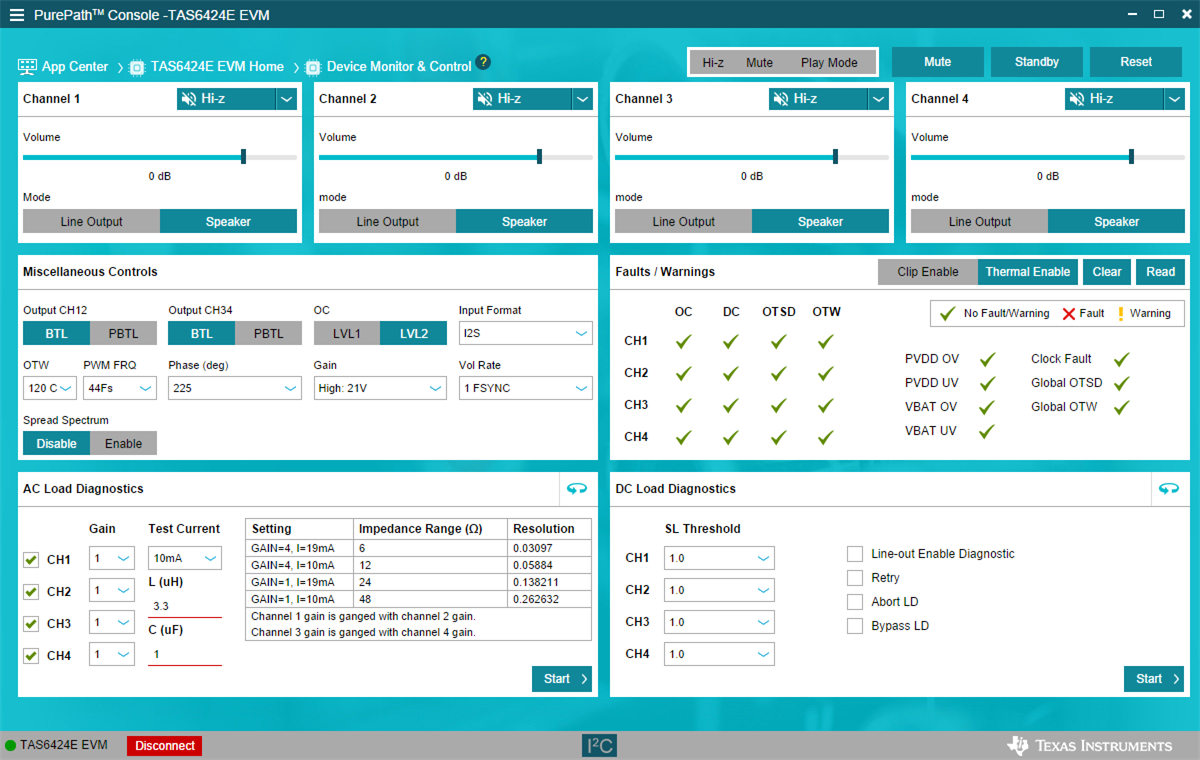

圖 2-9 器件監測與控制窗口此窗口包含 6 個主要部分：全局控制部分、通道控制部分、其他控制部分、故障和警告部分、交流負載診斷部分和直流負載診斷部分。
