VIN - 端子 TP1：轉換器的電源輸入端子。該端子的旁邊是 GND 參考接地。使用該端子將 EVM 連接至電纜線束。

VOUT - 端子 TP3：經調節的轉換器輸出電壓。該端子的旁邊是 GND 參考接地。

GND - 端子 TP2、TP4：轉換器的接地參考。使用這些端子將 EVM 連接至電纜線束。

啟用設置 - 跳線 JP1：用于啟用開關模式轉換器。當 EN 引腳為高電平時啟用器件，低電平時禁用器件。

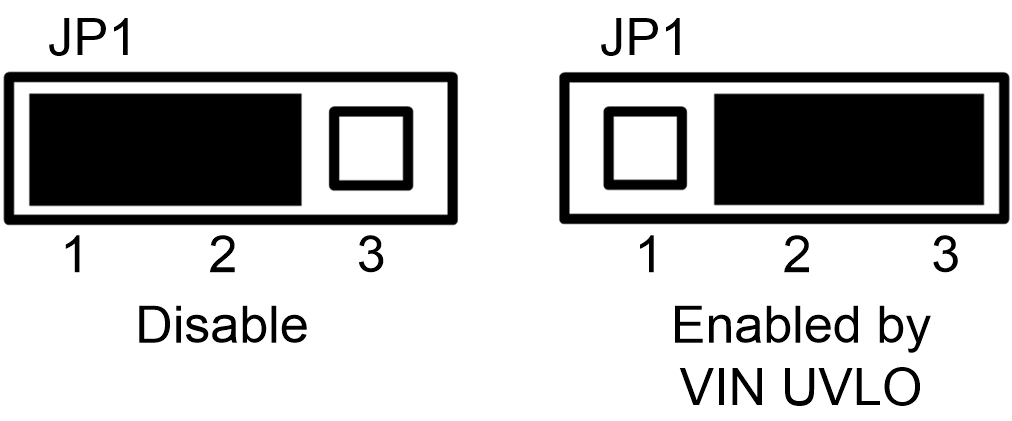

圖 2-1 啟用跳線設置

測試點 — TP6、TP7、TP9，用于環路響應測量的測試點
