ZHCUB43A november 2021 – june 2023 TPS7A14
2.3 TPS7A14 LDO 運行
TPS7A14EVM-058 和 TPS7A14EVM-095 評估模塊包含 TPS7A14 LDO，并安裝了輸入、偏置和輸出電容器。這四個元件可實現所需的最小解決方案尺寸，如圖 1-1 和圖 2-6 的白框所示。除了 EVM 上已安裝的器件之外，還安裝了額外焊盤，用于使用額外的輸入、偏置和輸出電容器來測試 LDO。可以使用 J7 3 引腳接頭啟用或禁用 TPS7A14 LDO：
- 在接頭上放置一個 2 引腳分流器，將 VIN 連接到 EN 可啟用器件。
- 在接頭上放置一個 2 引腳分流器，將 GND 連接到 EN 可禁用器件。

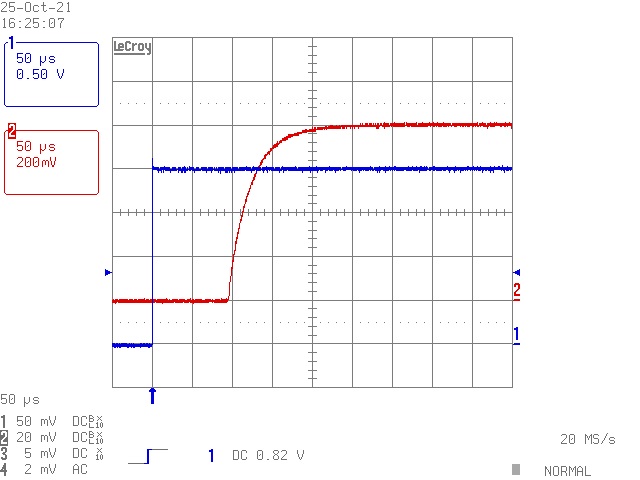

或者，通過將外部函數發生器連接到 TP1 (EN) 和附近的 GND 接線柱 (J11)，用戶可以在施加 VIN 后啟用或禁用 TPS7A14 LDO。圖 2-1 展示了 TPS7A14EVM-058 在導通期間的結果。藍色跡線是使能電壓，紅色跡線是輸出電壓。

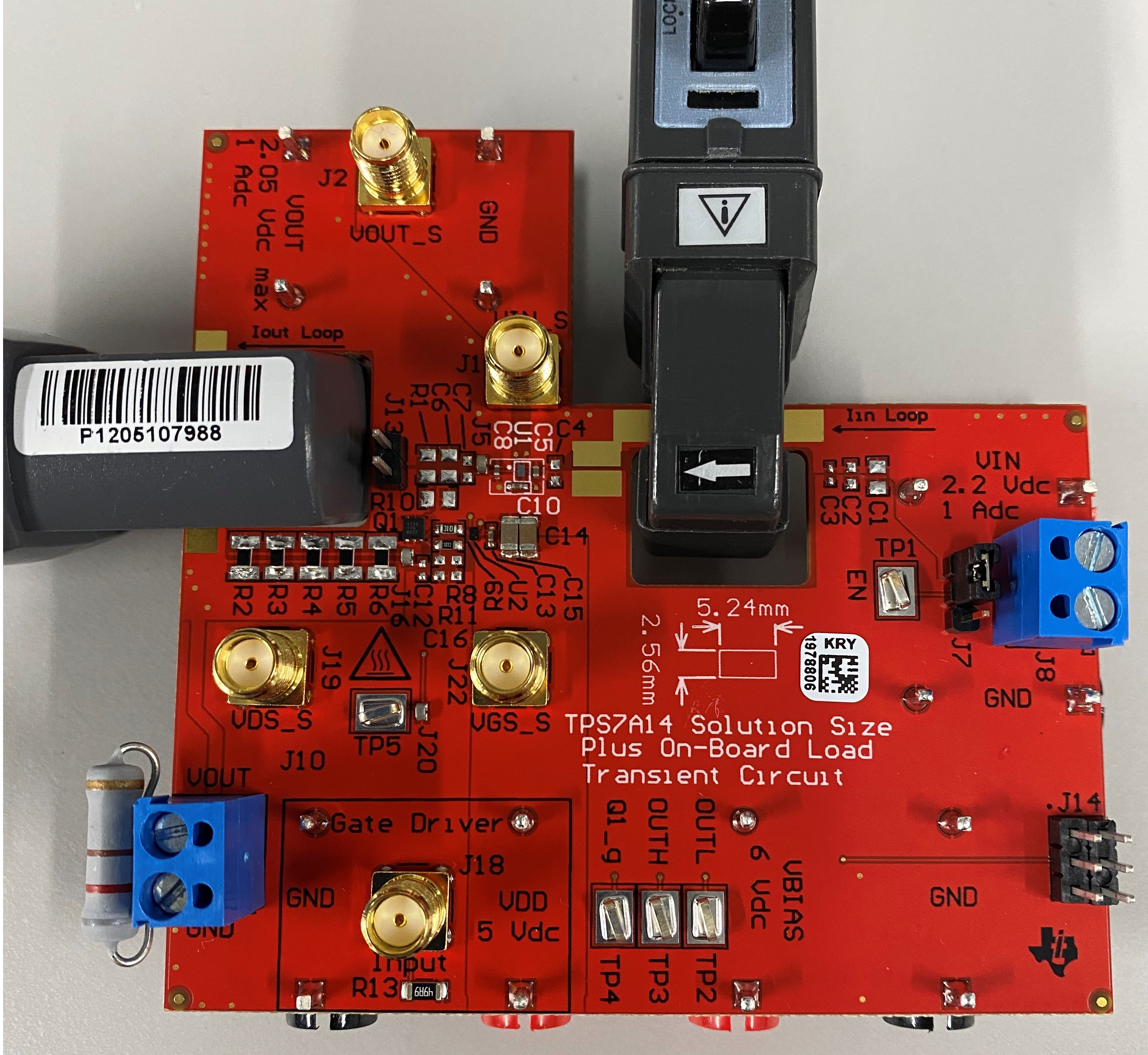

圖 2-1 TPS7A14EVM-058 導通如有需要，可以將電流探頭插入 EVM 中（如圖 2-2 所示），以測量輸入和輸出電流。插槽的尺寸適合大多數電流探頭，例如 LeCroy? AP015 或 CP031 電流探頭。
圖 2-2 連接了電流探頭的 TPS7A14EVM-058用戶有兩種方法在 TPS7A14 的輸出端提供直流負載。J10 可用于放置流經 LDO 輸出端電流檢測路徑的直流負載。或者，可使用 J4 (VOUT) 和 J12 (GND) 香蕉連接器進行外部測量和加載；但是，IOUT 環路不會檢測流經這些連接器的電流。在執行非常快速的瞬態測試時，由于 EVM 的 PCB 內存在寄生電感，VIN 或 VOUT 上可能會出現振鈴。在電流路徑中的裸銅上放置一條導線有助于減少這種振鈴。選擇正確尺寸的附加導線來填充當前探頭的體積。對于大多數電流探頭，可使用 10 AWG 導線。
使用 SMA 連接器 J1 (VIN) 和 J2 (VOUT) 提供了可選的開爾文檢測點。
