ZHCUB33A december 2019 – june 2023 DP83826I
2.2.2 電源輸入

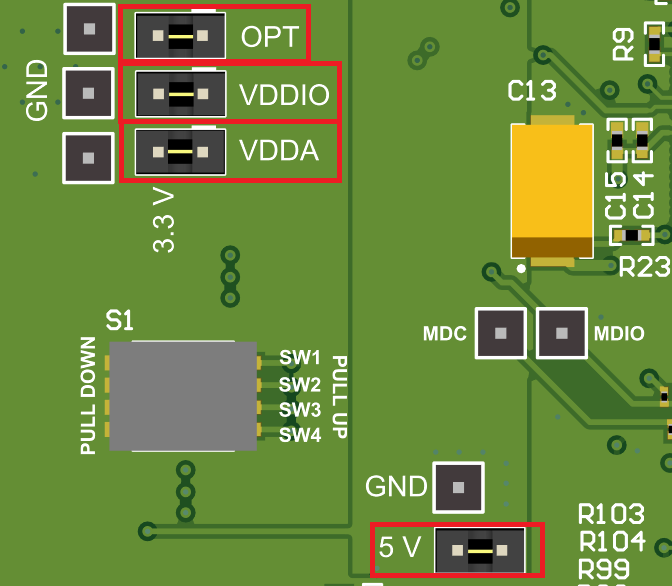

圖 2-4 DP83826EVM 電源輸入如果用戶希望從外部電源為 EVM 供電，則可以分別移除 J7、J8 和 J9、VDDA、VDDIO 和光纖收發(fā)器，并在引腳 2 處為所有三個跳線供電。J23（5V 跳線）用于使用外部 5V 電源為 LDO 和 PHY 供電。MSP 通過 USB 供電。

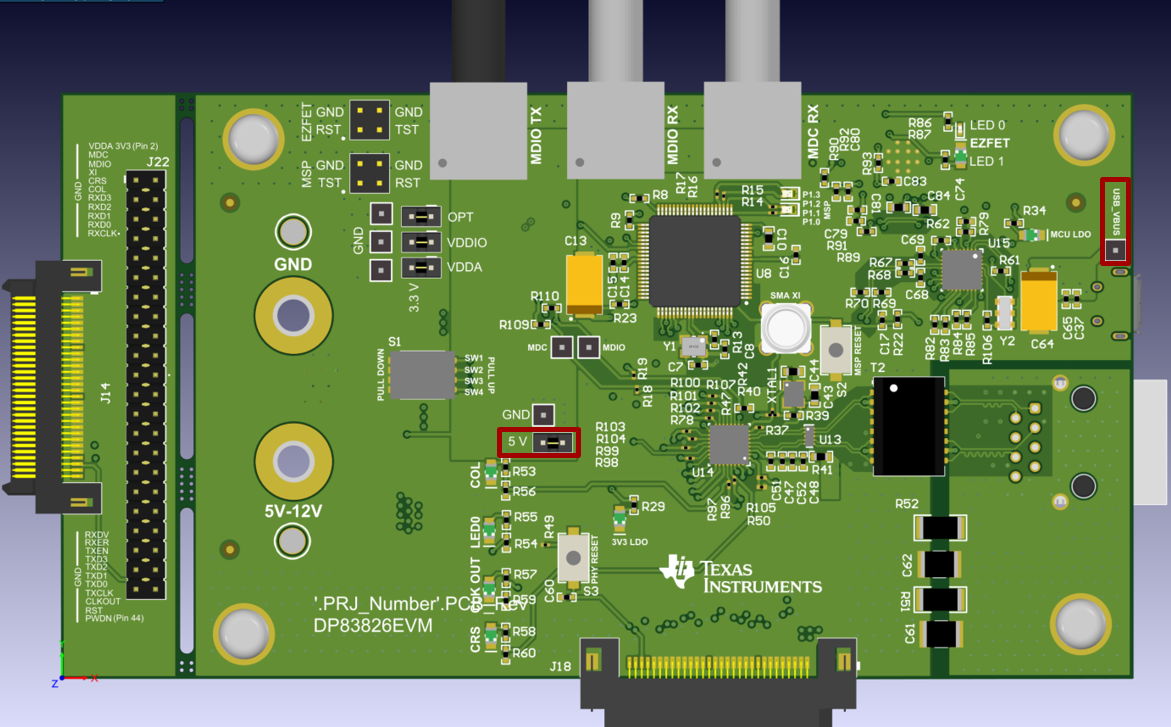

DP83826EVM USB 電源輸入
拆下 J23 跳線（5V 跳線），并使用兩個母連接器將右側引腳連接到 USB_VBUS。連接后，PHY 和 MSP 可通過 USB 上電，無需任何外部電源。
