ZHCUB26 april 2023
盡管 EVM GUI 不允許直接訪問 ADC 數字接口的電平和時序配置,但用戶實際可通過 EVM GUI 整體控制 AMC131M03 的幾乎所有功能,包括接口模式、采樣率和采樣數。圖 6-3 標出了 GUI 的輸入?yún)?shù)(以及它們的默認值),通過這些參數可以應用 AMC131M03 的各種功能。

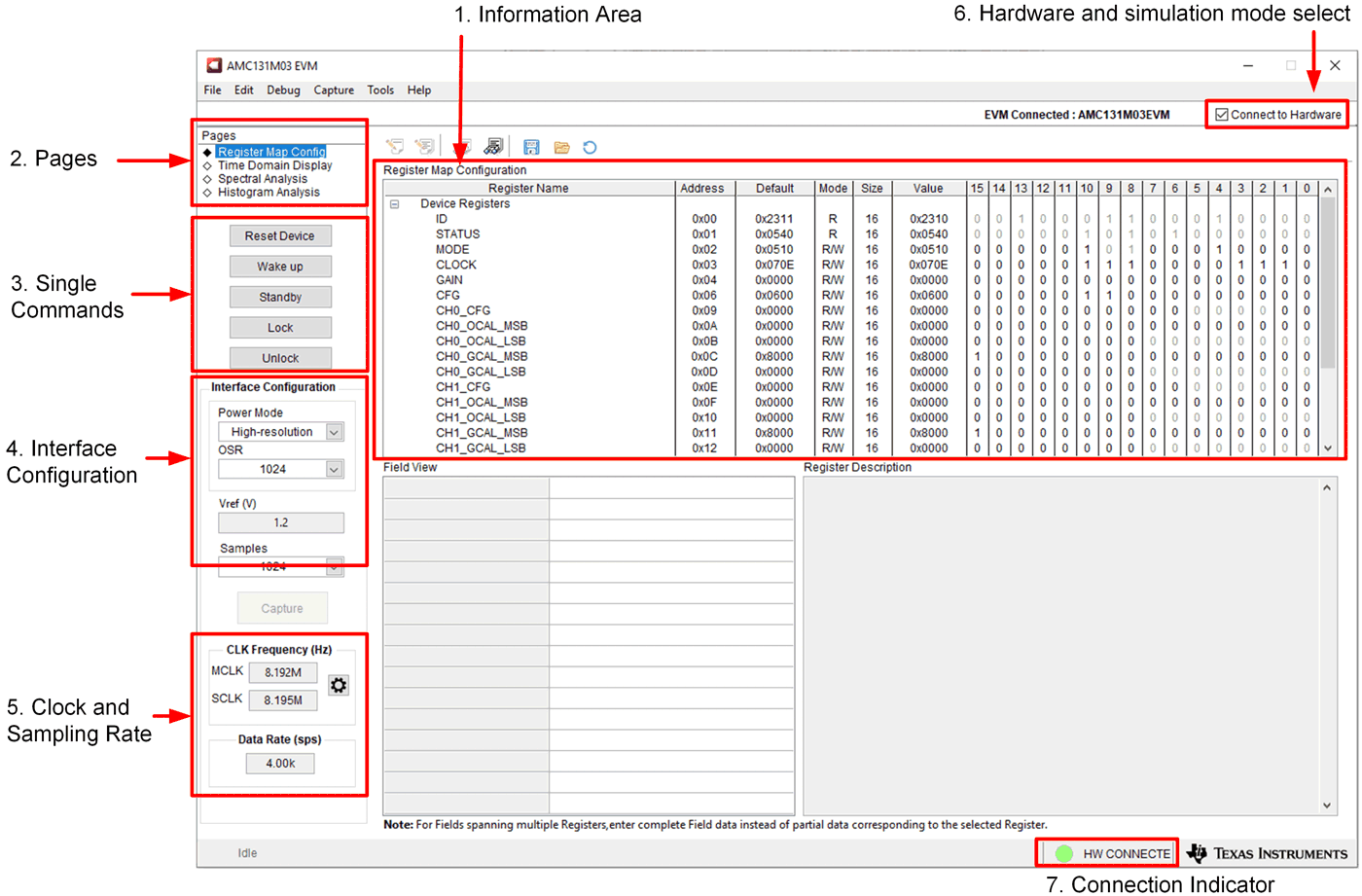

圖 6-3 EVM GUI 全局輸入?yún)?shù)AMC131M03EVM GUI 中有四個頁面。信息區域顯示了每個頁面的結果。各個頁面都顯示了器件的不同控制或測量信息?!癛egister Map Config”頁面可用于對器件寄存器進行讀取和寫入?!癟ime Domain Display”頁面可用于收集器件的一組數據并顯示結果。用戶可以在“Spectral Analysis”頁面確定所收集數據的 FFT,“Histogram Analysis”頁面會顯示所收集數據的直方圖,并顯示結果的基本統計信息。
“Single Commands”部分直接控制器件的五個基本功能。首先,按下 Reset Device 按鈕可向 SYNC/RESET 引腳發送信號以復位器件。按下 Standby 按鈕會讓器件進入低功耗狀態,屆時所有通道都被禁用,基準電路和其他不必要的電路會斷電。按下 Wake up 按鈕可將器件從待機模式喚醒,并使其進入轉換模式。按下 Lock 按鈕可鎖定接口,以便只有 NULL、UNLOCK 和 RREG 命令有效。按下 Unlock 按鈕可解鎖接口。
借助“Interface Configuration”窗格中的選項,用戶可以從 AMC131M03 上提供的不同幀字大小中進行選擇。此外,還可以通過在這部分設置 ADC 中的過采樣率 (OSR) 來設置數據速率。最后,可以在此部分設置寄存器的功耗模式??蓪?AMC131M03 設置為高分辨率和低功耗模式,并配合 CLKIN 引腳的 JP4 跳線設置,如表 2-1 中所述。節 2.2中對這一點也進行了討論。
在“Clock and Data Rate”部分,用戶可選擇 CLK 源和 SCLK 源,并更改 SCLK 頻率(以 Hz 為單位)??梢酝ㄟ^點擊“CLK Frequency”區域中的“Clock Settings”按鈕并通過下拉列表進行更改來實現這些配置,如圖 6-4 所示?!?Clock Settings”中的時鐘源選擇必須與 AMC131M03EVM 上安裝在 JP4 上的跳線匹配。如果外部 CLKIN 時鐘直接提供給 JP4[5],則選擇 Custom。

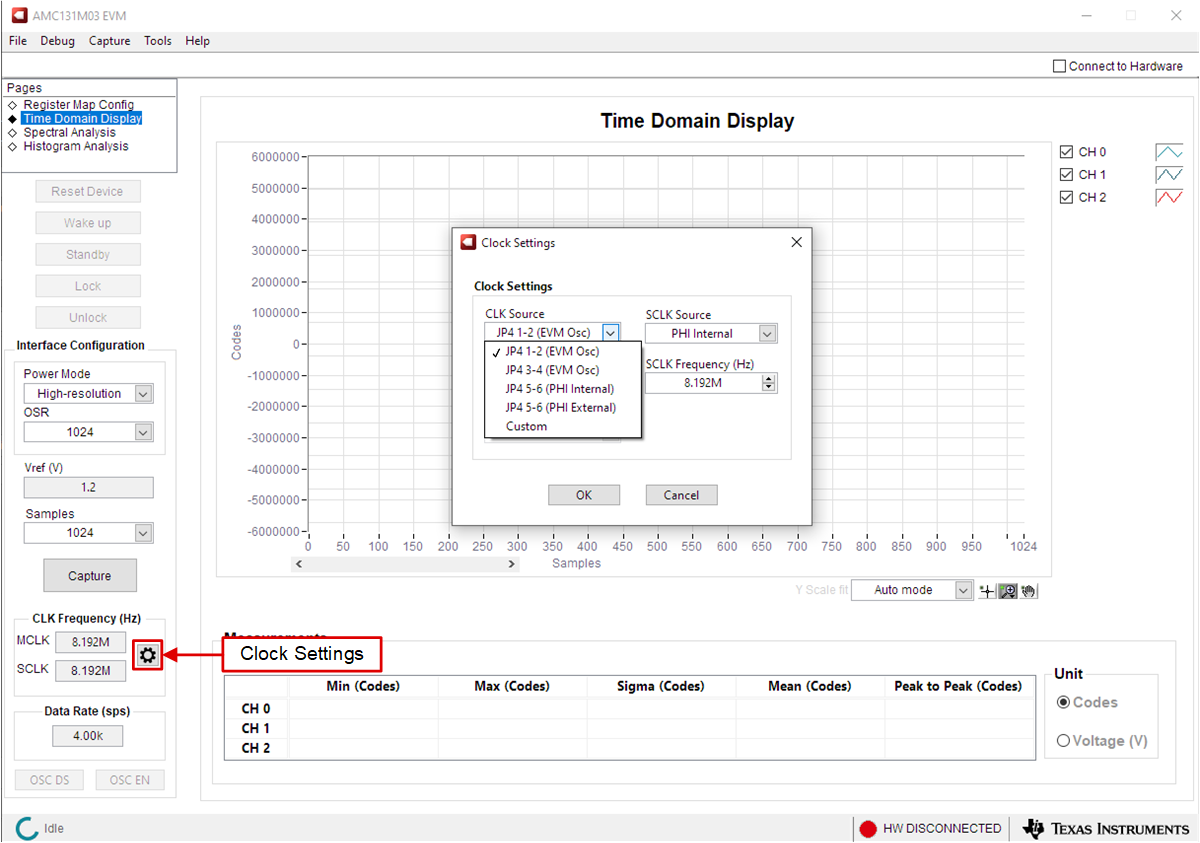

圖 6-4 時鐘設置對話框GUI 會嘗試更改 PHI PLL 設置來盡可能匹配此頻率;但可實現的頻率可能與所輸入的目標值不同。此部分還展示了由 OSR 配置控制的 ADC 數據速率。
用戶可以隨時選中和取消選中屏幕右上角的 Connected to Hardware(連接硬件)框,在硬件模式和模擬模式之間切換 GUI。
