ZHCUB21 march 2023
2.4.6 垂直眼圖監視器
要實現重定時器內部眼圖監視器功能，用戶需要加載定制 GUI shell。具體步驟如下：
- 在 Latte 的菜單欄中，選擇 Session-> Load session。
選擇文件 C:\Users\<User ID>\Documents\Texas Instruments\DS560Latte\projects\DS560_VP40\setup\customGUI.astx。
（將 <User ID> 替換為相應的 Windows 登錄 ID。）
- 現在，可以在 Latte 的 Custom GUI List（窗口 6）中看到 CGui_CGui_CGui_VerticalEyeMonitor。
加載定制 GUI 后，可以在 Latte 中繪制 64 個圖塊中所接收到數據的垂直眼圖直方圖，如圖 2-8 所示。可以在大約 64k 個樣本的有限集合中或連續捕獲數據。
在 controls 選項卡下，選擇 channel（有效范圍為 0 至 3）。
從下拉模式將 Capture type 設置為 Continuous 或 Finite samples。
點擊 Start Capture 在 Plot Eye data 選項卡中獲取垂直眼圖。

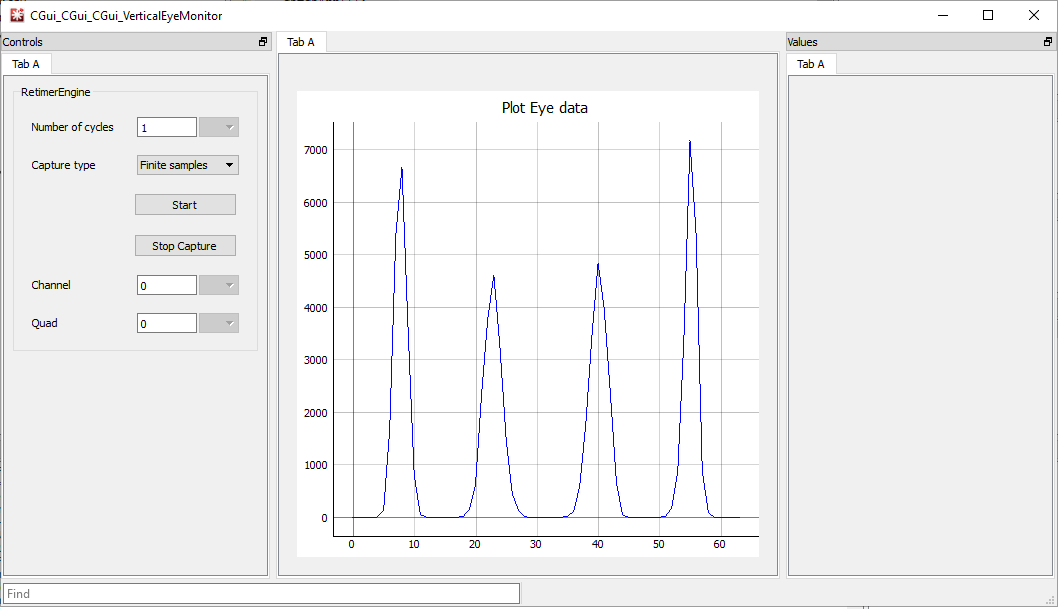

圖 2-8 垂直眼圖監視器 GUI
