4.2 連接詳細信息
圖 4-2 展示了為驅動三相無傳感器無刷直流電機旋轉，需將電機與 MCT8329EVM 進行的連接。
4.5V 至 60V 電源連接到連接器 J10 上的 PVDD 和 GND 端子。
BLDC 電機的三相直接連接到 MCT8329EVM 上提供的螺釘端子連接器 J11 的 A、B 和 C 端子。

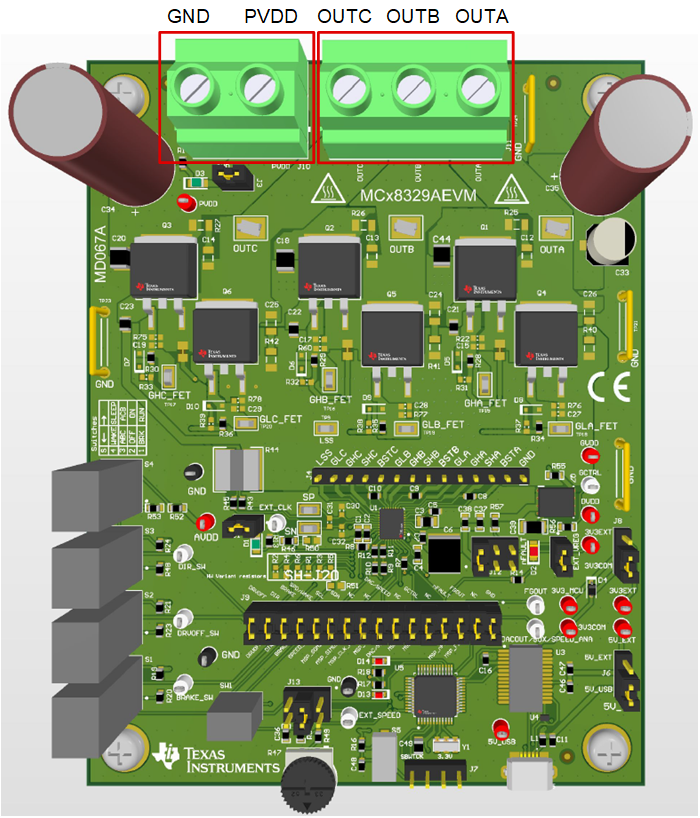

圖 4-2 從電機到 MCT8329EVM 的連接圖 4-3 展示了 MSP430FR2355 微控制器 micro-USB 電纜插入 MCT8329EVM 的位置，以便提供評估模塊和 GUI 之間的通信。USB 數據和 USB 的 5V 電源轉換為 UART 數據和 3.3V 電源，以為 MSP430FR2355 微控制器供電。USB 電源在 5V 電壓下電流被限制在 500mA，FTDI 芯片在 3.3V 電壓下電流被限制在 30mA。如果用戶希望為這些電源軌提供更多電流，可以使用 5V_SEL 跳線 J3 和 3V3_SEL 跳線 J5 連接外部電源軌。

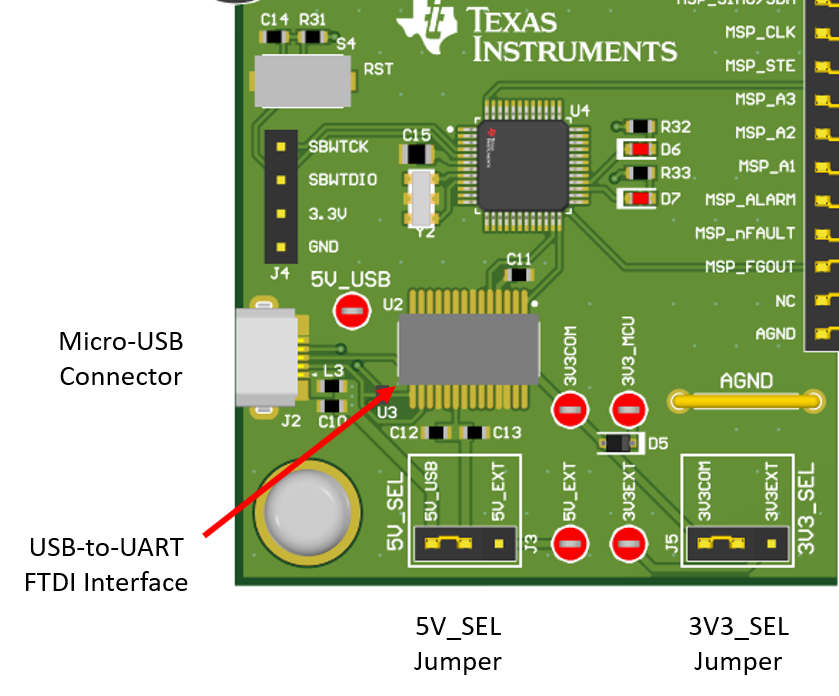

圖 4-3 MCT8329EVM 的 Micro-USB 連接器和 UART
