示例代碼提供了一個 API 來檢測哪些 LED 驅動器具有 LED 開路 (LOD) 故障以及哪些 LED 驅動器具有 LED 短路 (LSD) 故障。此外，當示例代碼與 LP5899DYYEVM 配對使用時，將讀取 LP5899 增強型連接器件檢測到的故障。TLC698x_LP589x_APIs.h 文件中定義了該 API 的原型。

void LED_Update_Chip_Status(void);

該 API 會更新 system_info.h 中定義的變量 chip_status。

struct ccsiBusStatus {
    uint16_t LSD;             // LED Short Detection
    uint16_t LOD;             // LED Open Detection
    volatile outChannel LOD_channels[TOTAL_SCAN_LINES];
    volatile outChannel LSD_channels[TOTAL_SCAN_LINES];
};

struct chipStatus {
    struct ccsiBusStatus busStatus[MAX_CASCADED_UNITS];
#ifdef _TLC6989_LP5899
    uint16_t ERR;                  // LP5899/TLC6989 Global error flag
    uint16_t POR;                  // Power-On-Reset flag
    uint16_t OSC;                  // Internal oscillator flag
    uint16_t OTP_CRC;              // OTP CRC flag
    uint16_t DEV_STATE;            // Device state
    uint16_t SPI_CRC;              // SPI CRC error
    uint16_t SPI_REG_WRITE;        // SPI register write error
    uint16_t SPI;                  // SPI error
    uint16_t SPI_CS;               // SPI Chip Select (CS) pin error
    uint16_t SPI_TIMEOUT;          // SPI reset timeout error
    uint16_t SRST;                 // Softreset error
    uint16_t DRDY_STATUS;          // DRDY pin status
    uint16_t RXFF;                 // Receive FIFO error
    uint16_t RXFFSED;              // Receive FIFO single error detection
    uint16_t RXFFUVF;              // Receive FIFO underflow
    uint16_t RXFFOVF;              // Receive FIFO overflow
    uint16_t TXFF;                 // Transmit FIFO error
    uint16_t TXFFSED;              // Transmit FIFO single error detection
    uint16_t TXFFUVF;              // Transmit FIFO underflow
    uint16_t TXFFOVF;              // Transmit FIFO overflow
    uint16_t CCSI;                 // CCSI interface error
    uint16_t CCSI_SIN;             // CCSI missing toggling on SIN error
    uint16_t CCSI_CRC;             // CCSI data CRC error
    uint16_t CCSI_CHECK_BIT;       // CCSI check bit error
    uint16_t CCSI_CMD_QUEUE_OVF;   // CCSI command queue overflow
#endif
};

// For diagnostics
extern struct chipStatus chip_status[CCSI_BUS_NUM];

請注意，在示例代碼中，診斷僅在簡單測試模式期間執行，而不是在動畫模式期間執行。

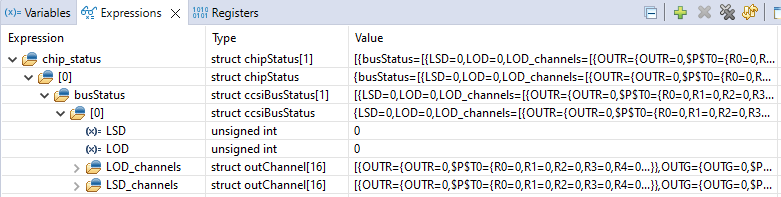

在代碼調試期間，可以按照觀察變量、表達式和寄存器中的步驟在表達式視圖中觀察變量 chip_status。圖 3-4 中描述了一個沒有任何錯誤的 LP5891Q1EVM 示例。變量 chip_status 的第一個索引是 CCSI 鏈索引。在 EVM 上，只使用了 1 個鏈。對于 LED 驅動器的標志，使用 busStatus 變量，該變量具有鏈中每個 LED 驅動器的索引。

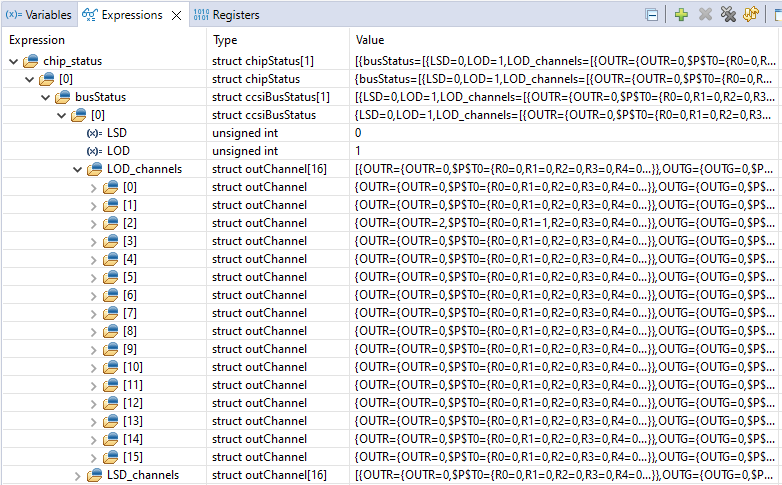

圖 3-5 顯示了 chip_status 變量的擴展視圖，其中展示了鏈中每個 LED 驅動器器件的 LSD 和 LOD。此外，對于 LSD 和 LOD 故障，可以找到具有故障的實際線路和輸出通道。LP5891Q1EVM 使用 16 條掃描線。因此，LOD_channels 陣列的索引在 0 至 15 之間。

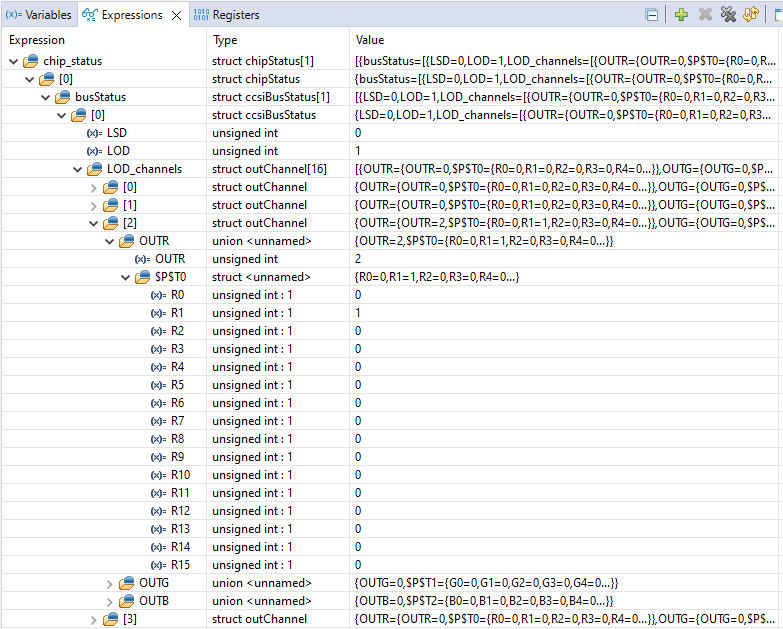

LOD 故障的示例如圖 3-6 所示。在此示例中，芯片索引 0 具有 LOD 故障。當 LOD_channels 陣列被擴展后，會顯示故障發生在索引 2 對應的線上。該索引擴展后，會顯示故障發生在引腳 R1 上。

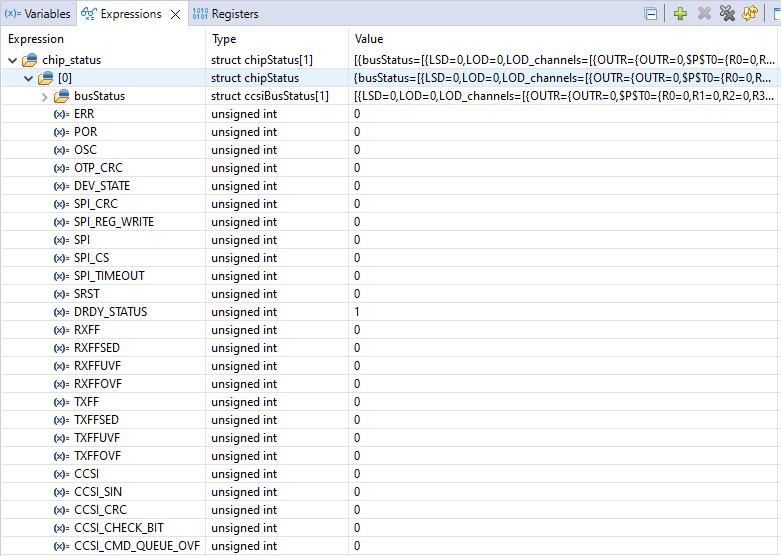

當 LP5899DYYEVM 與 LP589x(-Q1) 配對使用時，chip_status 變量還會顯示增強連接 IC 的錯誤標志。圖 3-7 中描述了一個沒有任何故障的示例，其中為每個 CCSI 鏈（chip_status 的第一個索引）列出了錯誤標志。請注意，DRDY_STATUS 為 1，因為當 LP5899 具有已準備好被讀取的數據時，該值變為零。

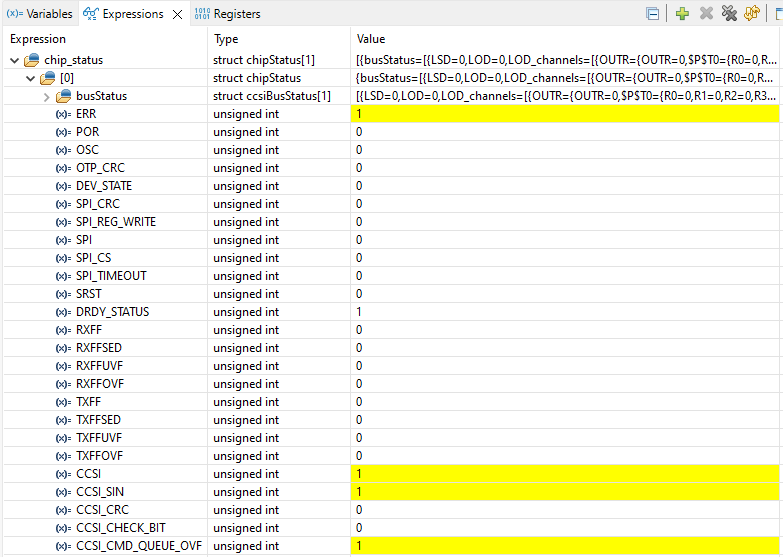

CCSI 故障的示例如圖 3-8 所示。在本示例中，SIN 引腳卡在高電平，而 CCSI 傳輸繼續，這也會導致 CCSI 命令隊列溢出。
