ZHCUAZ9 april 2023 TPSM843A26
圖 3-15 和圖 3-16 顯示了通過 EN 進行啟動和關(guān)斷的波形。在圖 3-15 中,最初施加輸入電壓,通過將 EN 拉至 GND 來抑制輸出。當 EN 電壓升高到使能閾值電壓以上時,啟動序列開始,輸出電壓斜升至外部設(shè)置值。
圖 3-17 顯示了 8A 負載條件下 EN 的啟動情況。圖 3-18 顯示了 BP5 內(nèi)部 LDO 相對于 EN 引腳的啟動情況。
EN 跳線 J2 上的分流器可用于測試 U1 的 EN 啟動。當從 EN 跳線 J2 上移除分流器或?qū)⒎至髌鞣胖迷?EN 跳線 J2 的引腳 1 和 2 上時,EN 會被釋放,并且 U1 的啟動序列會開始。

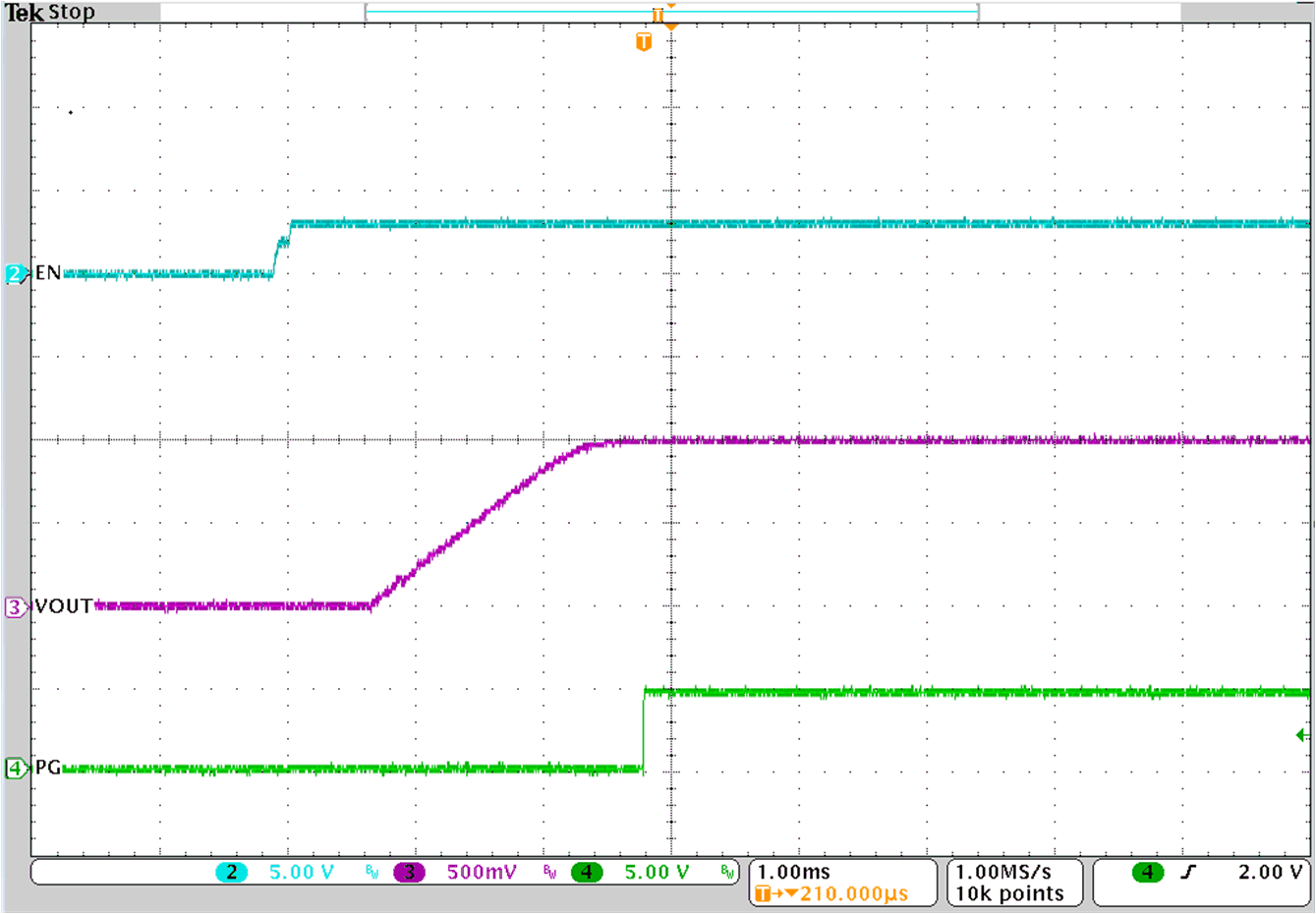

圖 3-15 通過 EN 啟動 U1,空載

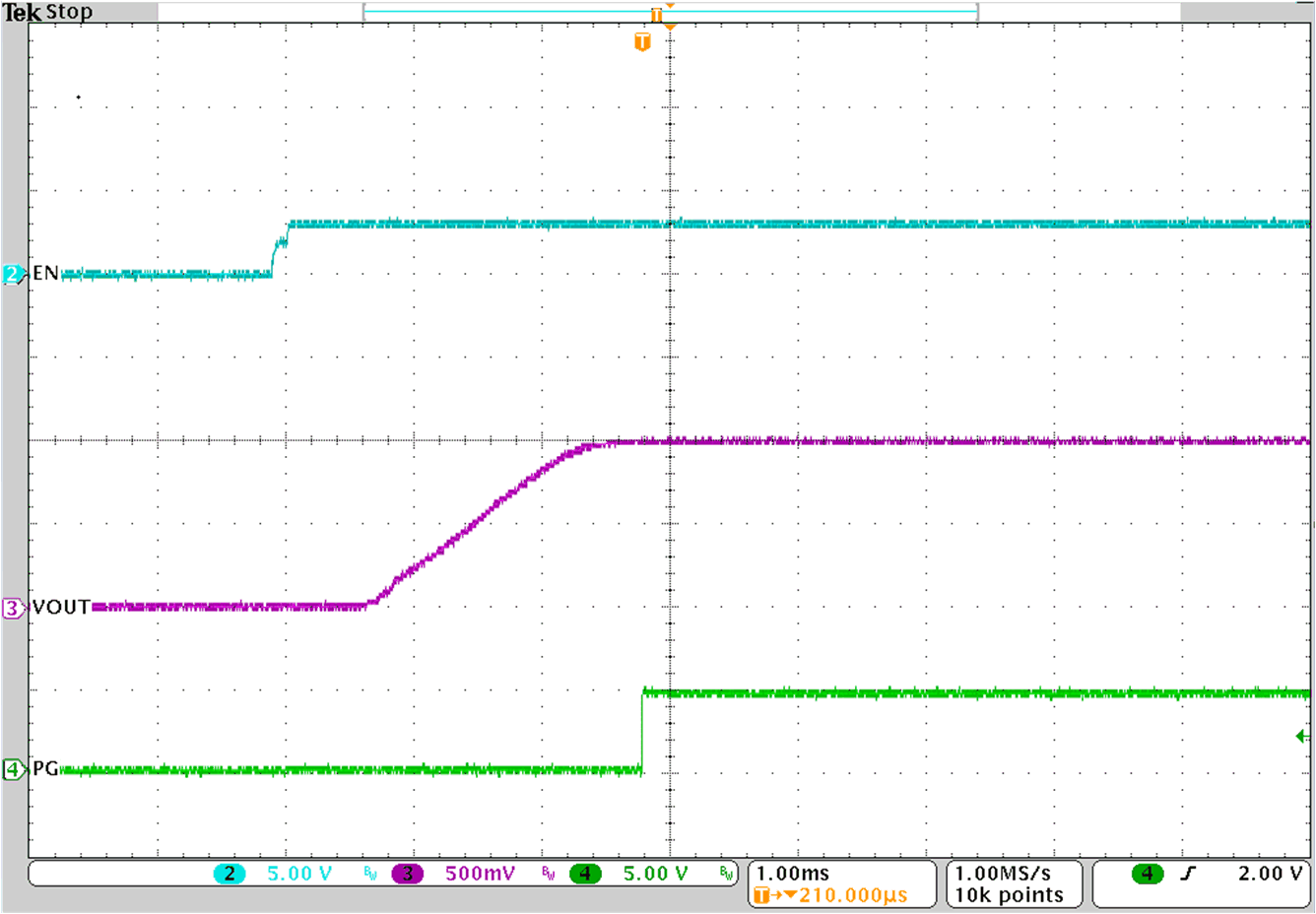

圖 3-17 通過 EN 啟動 U1,8A

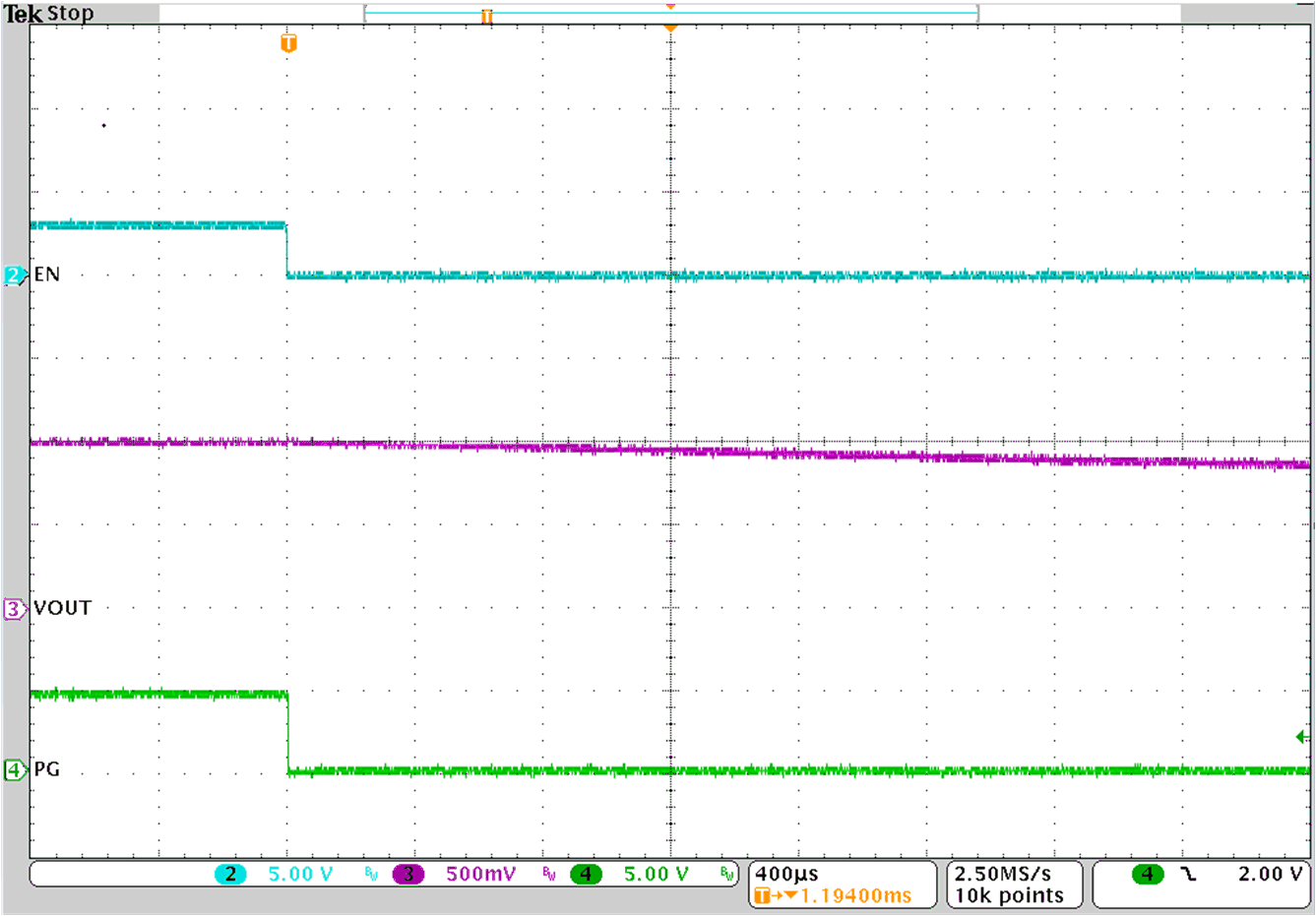

圖 3-16 通過 EN 關(guān)斷 U1,空載

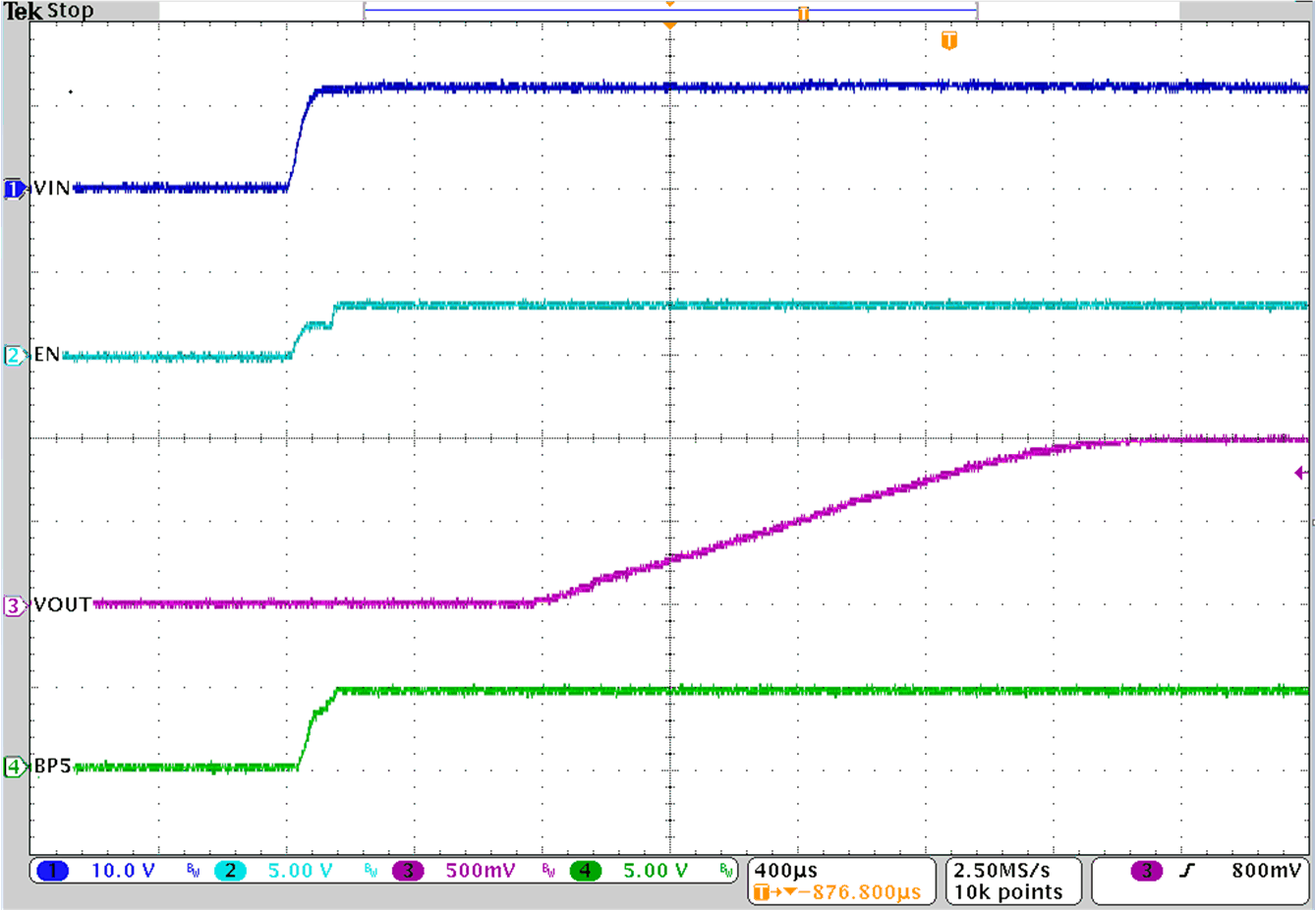

圖 3-18 通過 EN 啟動 U1,空載并且測量 BP5
